52
Указание
Установку разрешается монтировать
только
–
монтерам сервисной службы фир-
мы KÄRCHER
–
лицам, уполномоченным фирмой
KÄRCHER
ṇ
Предупреждение
Следует обеспечить то, чтобы вбли-
зи впускных воздушных отверстий от-
сутствовал выпуск отработанных
газов.
Важным является обеспечить доста-
точную вентиляцию и правильный от-
вод отработанных газов.
Для прявильной установки оборудова-
ния необходимо выполнение следую-
щих условий:
–
Горизонтальный плоский фундамент
по специальному чертежу (запраши-
вать на фирме KÄRCHER).
–
Подключение электропитания см. в
разделе "Технические данные".
–
Параметры подключения воды ука-
заны в разделе "Технические дан-
ные".
–
При работе в зимнее время года
обеспечить достаточную изоляцию/
обогрев систем подачи воды и топли-
ва.
–
Слив и утилизация воды, согласно
установленным нормам.
–
Достаточное освещение на месте
мойки, тем самым гарантируется ка-
чественное обслуживание клиентов
Распакуйте установку и направьте упа-
ковочные материалы в переработку.
Установку на рамном основании раз-
местить с помощью регулировочных
винтов на горизонтальном плоском
участке.
Выхлопной патрубок сверху снаружи
наденьте на крышу и закрепите изну-
три прилагаемыми винтами.
Подключить шланг высокого давле-
ния к установке.
Соединить шланг высокого давления
с ручным пистолетом-распылите-
лем.
Соединить струйную трубку с руч-
ным пистолетом-распылителем.
Плотно затянуть руками все накид-
ные гайки.
Для отсоединения от трубопровода с пи-
тьевой водой между самим трубопрово-
дом и устройством необходимо
использовать системный разделитель
типа ВА, 4 категории. Дополнительно
следует учитывать местные предписа-
ния.
Указание
Загрязнения подающейся воды могут
вызвать повреждения установки. Фир-
ма Karcher рекомендует пользоваться
водяным фильтром (см. раздел "При-
надлежности").
Для обеспечения морозоустойчивости
подача воды должна иметь защиту от
замерзания (например, путем изоляции
и попутного обогрева).
ṇ
Предупреждение
При подаче в установку непригодной
воды существует угроза ее поврежде-
ния. Для подачи в установку разреша-
ется только вода, пригодная для
питья.
Требования к качеству сырой воды:
Параметры подключения указаны в раз-
деле "Технические данные".
Проведите шланг подачи снизу через
отверстие установки и подключите.
ƽ
Опасность
Опасность электрического няпря-
жения!
Подключение к сети питания должен
осуществлять опытный электрик и
выполнять требования стандарта
IEC 60664-1.
Устройство должно быть оснащено
автоматическим выключателем, дей-
ствующим при появлении тока повре-
ждения, с током расцепления менее
или ровно 30 мА.
Указание
В легкодоступном месте должен быть
смонтирован хорошо различимый ава-
рийный выключатель, с помощью ко-
торого можно отключить всю
установку.
После подключения установки про-
верить направление вращения цир-
куляционного насоса подачи горячей
воды и циркуляционного насоса си-
стемы обогрева места мойки (допол-
нительная функция).
Указание
Максимально допустимое разрежение
в линии подачи топлива (измеренное
между топливным фильтром и то-
пливным насосом) составляет 0,4 бар.

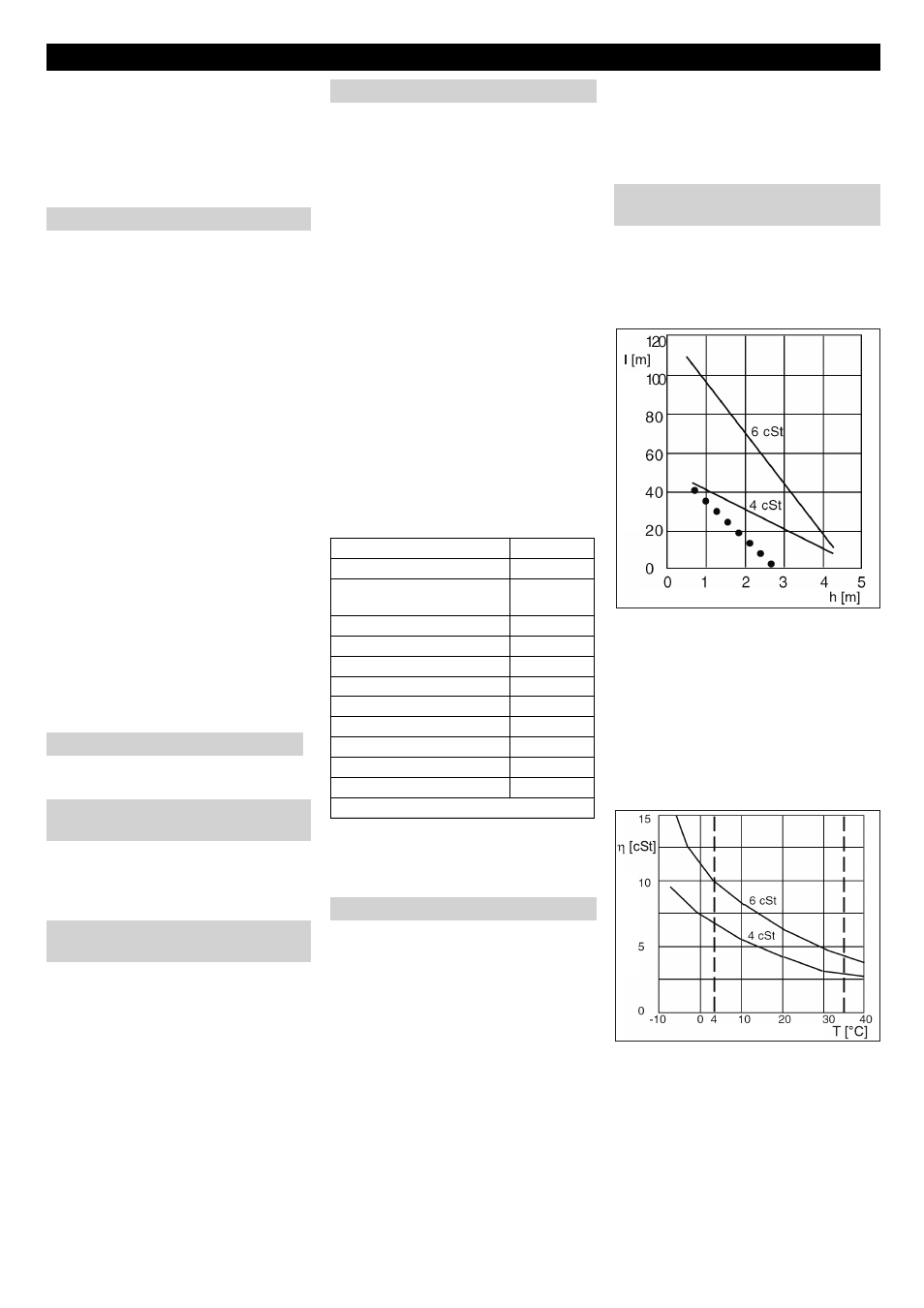

Разрежение зависит от:
–
длины трубопровода,
–
высоты всасывания,
–
арматуры, отводов и углов во всасы-
вающей линии (пунктирные линии на
диаграмме),
–
поперечного сечения трубопровода
(начиная с температуры +4 °C жид-
кое топливо EL выделяет парафин,
что приводит к образованию отложе-
ний на внутренних стенках труб),
–
вязкости жидкого топлива (в зависи-
мости от температуры).
Мероприятия против увеличения разре-
жения:
–
минимальный диаметр труб 6 мм,
–
короткие, по возможности прямые
трубопроводы,
–
максимальная вязкость жидкого то-
плива 4...6 сСт при температуре 20
°C.
Монтаж установки - Только для специалистов
Подготовка места для установки
Распаковка установки
Выравнивание и установка обо-
рудования
Смонтировать навесное обору-
дование
Выхлопной патрубок
Моющий инструмент
Подключение водоснабжения
Параметр
Значение
Значение pH
6,5...9,5
электропроводимость
max. 1000
μS/cm
углеводороды
< 0,01 mg/l
хлорид
< 250 mg/l
кальций
< 200 mg/l
Общая жесткость
< 28 °dH
железо
< 0,2 mg/l
марганец
< 0,05 mg/l
медь
< 0,02 mg/l
сульфаты
< 240 mg/l
активный хлор
< 0,1 mg/l
без неприятных запахов
Электрическое подсоединение
Линия подачи топлива к внешне-
му топливному баку
