- 35

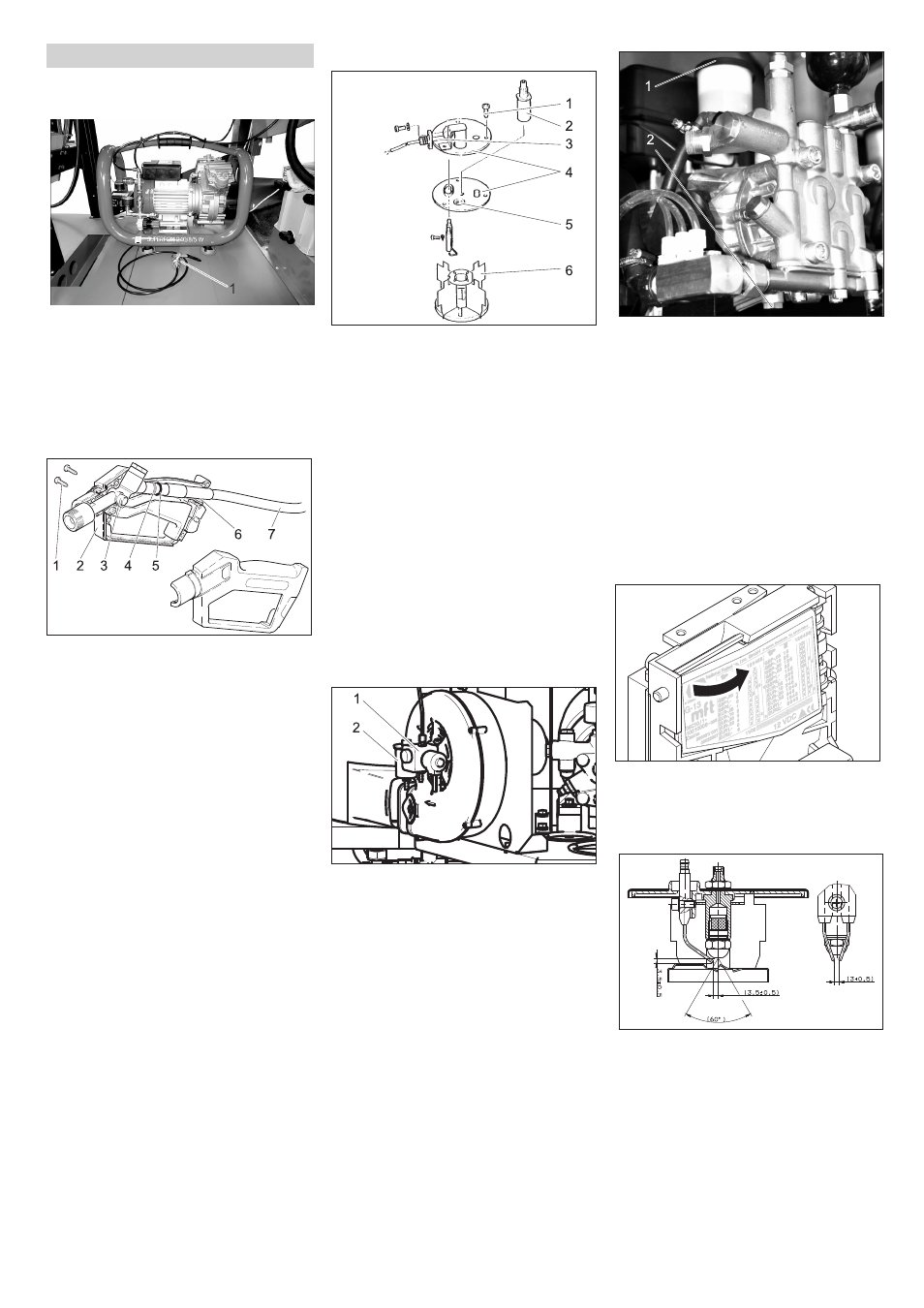

1 Kondensaatinpoistoventtiili
 Pidä kondensaatinpoistoventtiiliä vie-
märin tai keruuastian yläpuolella.
 Avaa kondensaatinpoistoventtiili ja va-
luta konsensaatti pois.
 Sulje kondensaatinpoistoventtiili.
1 Ruuvi
2 Kahvan puolisko
3 Yhdyskappale
4 Neulalaakeri
5 O-rengas
6 Putken/kahvan kosketuspinta
7 Korkeapaineletku
 Suihkuputki ruuvataan irti.
 6 ruuvia kierretään ulos.
 Kahvan puolisto otetaan pois.
 Kahvassa oleva neulalaakerin kammio
täytetään rasvalla.
 Neulalaakeri ja O-rengas rasvataan.
 Putken/kahvan kosketuspinta rasva-
taan.
 Kahvan puoliskot ruuvataan taas yh-
teen.
1 Ruuvi
2 Suuttimen pidike
3 Valotunnistin
4 Kansi
5 Tarkastuslasi
6 Välilevy
 Polttoainejohto irrotetaan.
 Valotunnistin vedetään sivuttain pidik-
keestä.
 Kierrä 3 ruuvia auki.
 Kansi ja valotunnistimen pidike otetaan
pois.
 Välilevy otetaan suuttimen pidikkeestä.
 Tarkastuslevy puhdistetaan.
 Osat asennetaan päinvastaisessa jär-
jestyksessä.
1 Polttoainepumppu
2 Suodatinkotelo
 Öljyn tulojohto suljetaan.
 Suodatinkotelo ruuvataan irti.
 Suodatin puhdistetaan paineilmalla.
 Osat asennetaan päinvastaisessa jär-
jestyksessä.
 Öljyn tulojohto avataan.
ƽ Vaara
Kuuman öljyn ja kuumien laitteistonosien
aiheuttama palovammavaara. Anna pum-
pun jäähtyä ennen öljynvaihtoa vähintään
15 min.
Ohje
Jäteöljyn hävittämisen saa suorittaa vain
paikallinen jäteöljyn keräilypiste. Luovuta
öljy keräyspisteeseen. Ympäristön likaami-
nen jäteöljyllä on rangaistavaa.
1 Öljysäiliön kansi
2 Öljynlaskutulppa
 Aseta jäteöljyn keräysastia valmiiksi.
 Poista öljysäiliön kansi.
 Kierrä öljyn poistoruuvi ulos ja laske jä-
teöljy keräysastiaan.
 Tiivisterengas vaihdetaan ja öljyn pääs-
töruuvi kierretään sisään.
 Lisää uutta öljyä öljysäiliön MAX-mer-
kintään saakka hitaasti.
 Öljysäiliön kansi suljetaan.
 Jäteöljy viedään keräyspisteeseen.
 Kolikon tarkistus avataan ja kolikkorata
puhdistetaan kostealla liinalla ja pesu-
aineella.
Sytytyselektrodien oikea säätö on poltti-
men toiminnan kannalta tärkeää. Säädöt
on esitetty yllä olevassa piirroksessa.
Huoltotoimenpiteet
Kompressorin kondenssiveden poista-
minen
Käsiruiskupistoolin voitelu
Liekin tarkastuslasin puhdistus
Polttoainepumpun suodatin puhdiste-
taan
Öljynvaihto
Kolikonsyötön puhdistus
Elektrodien säätö
297 FI
