Места мойки 3 и 4 не отображаются.
1 Фильтр для тонкой очистки свежей
воды (80-100 мкм, опция)
2 Запорный клапан трубопровода по-
дачи свежей воды
3 Запорный клапан свежей воды для
смягчения
4 Запорный клапан для смягченной
воды
5 Емкость с солью
6 датчик жесткости.
7 Управляющая головка катионооб-
менника
8 Фланец катионообменника
9 Мембрана обратного осмоса RO
10 Расходомер пермеата
11 Распределительный блок
12 Дроссель
13 Бак с поплавком для холодной воды
14 Выключатель уровня «ПРОМЕЖУ-
ТОЧНЫЙ РЕЗЕРВУАР ЗАПОЛНЕН»
15 Выключатель уровня «ОБРАТНООС-
МОТИЧЕСКИЙ НАСОС ВКЛЮЧЕН»
16 Выключатель уровня «ПРОМЕЖУ-
ТОЧНЫЙ РЕЗЕРВУАР ПУСТ»
17 Запорный клапан резервуара с пер-
меатом
18 Промежуточный резервуар с перме-
атом
19 Пневматический выключатель «Не-
достаток воды обратного осмоса»
20 Манометр рабочего давления
21 Насос в системе обратного осмоса
22 Клапан отбора пробы смягченной
воды
23 Фильтр из
24 активированного угля
25 Фильтр сверхтонкой очистки
26 Клапан подачи солевого раствора в
емкости для соли
27 Магнитный клапан системы подачи
холодной воды
28 Магнитный клапан системы подачи
пермеата
29 Насос высокого давления
30 Перепускной клапан
31 Ручной пистолет-распылитель с мо-
ющей щеткой
32 Дозировочный насос
33 Манометрический выключатель воз-
духа
34 Компрессор
35 Всасывающий шланг моющего сред-
ства
36 Фильтр для чистящего средства,
приемный клапан
37 Магнитный клапан подачи теплой
воды
38 Спускной клапан
39 Система предохранения от отсутст-
вия воды
40 Бак с поплавком для теплой воды
41 Циркуляционный насос системы по-
дачи горячей воды
42 Датчик температуры теплой воды
43 Индикатор потока
44 Датчик температуры на выходе го-
релки
45 Горелка с проточным нагревателем
46 Топливный бак (опция)
47 Нагнетатель горелки с насосом пода-
чи толлива
48 Магнитный клапан системы подачи
топлива
49 Термостат отработанных газов
50 Датчик пламени
51 Перепускной клапан с половинной
нагрузкой с дросселем, только для
высоконапорного модуля типа 908
2 исполнение инструмента (дополни-
тельный вариант)
A Магнитный клапан высокого давле-
ния
B Магнитный клапан системы подачи
пены
C Ручной пистолет-распылитель со
струйной трубкой
D Моющая щетка
Назначение

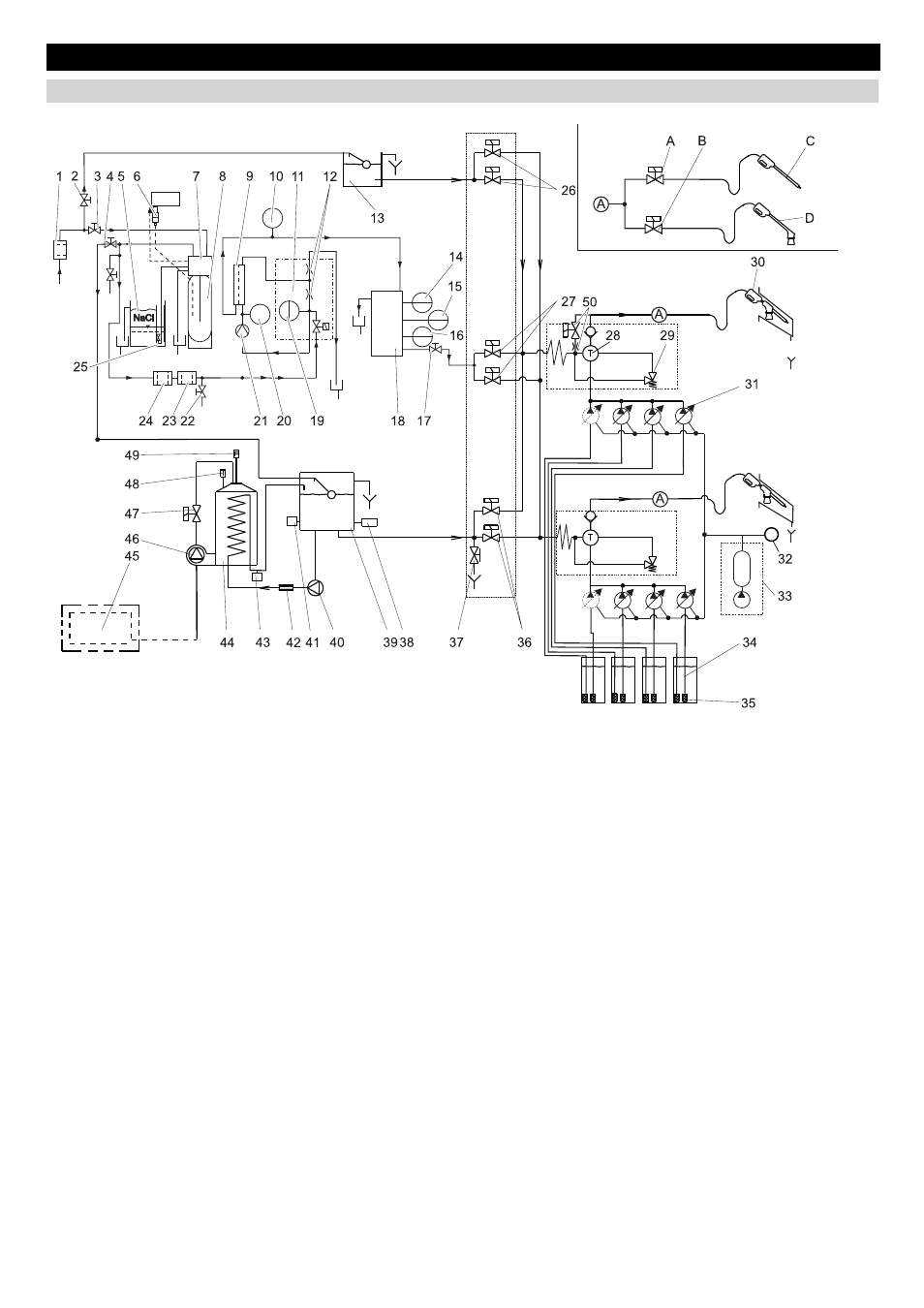

Поточная схема установки с влажной пеной
