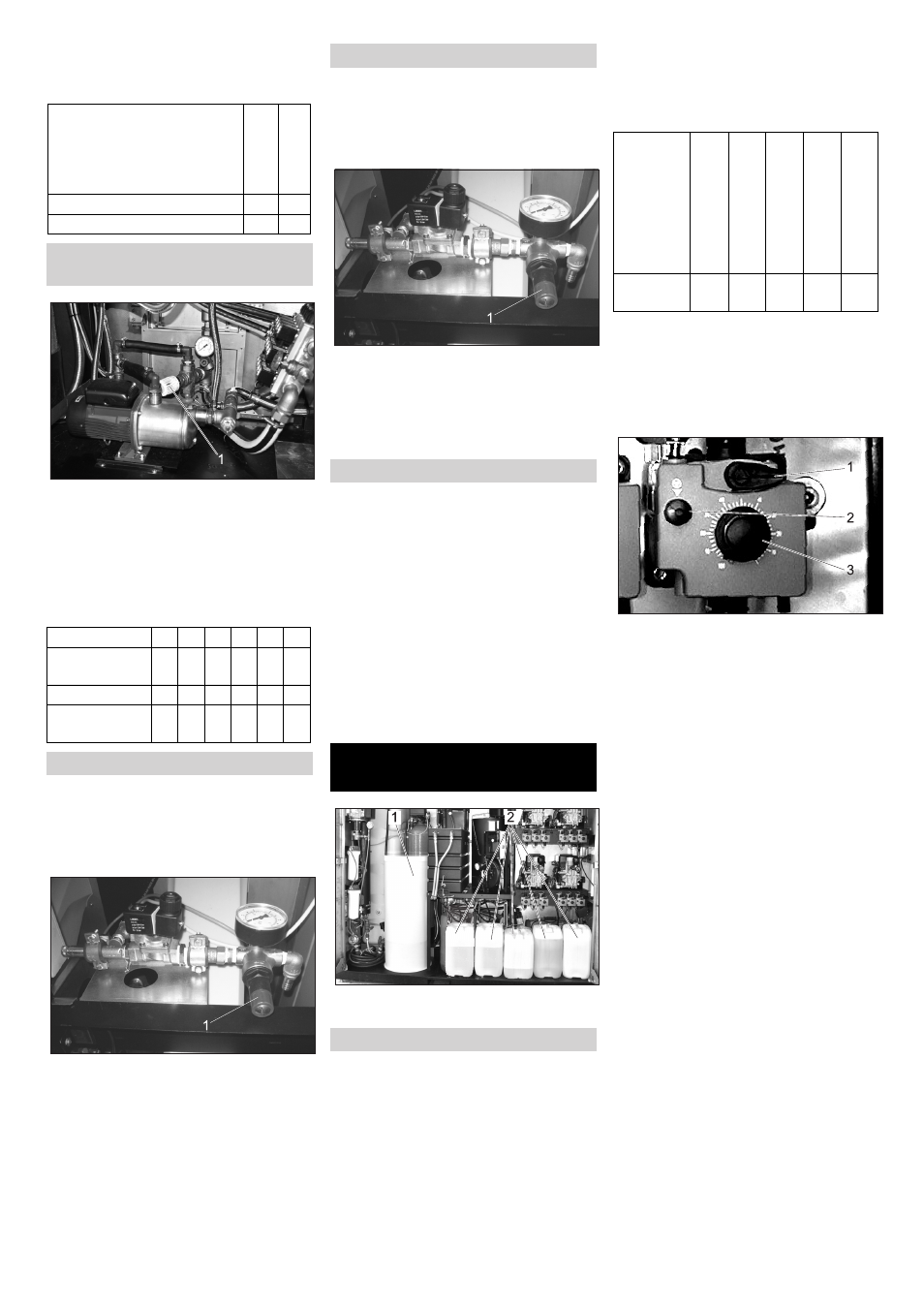

- 12
1 Valvola miscelatrice termostato
La valvola miscelatrice del termostato re-
gola la temperatura di mandata in base alla
temperatura di ritorno.
Impostazione base: 22°C=valore di scala 3

Se necessario, correggere l'impostazio-
ne in base alla tabella seguente:
Questo dispositivo antigelo viene attivato in
caso di rischio di gelo dall'unità di controllo.
I tubi ad alta pressione e le pistole a spruz-
zo sono alimentate con acqua pulita e per-
tanto protetti dal gelo.
1 Riduttore di pressione
 Attivare la pompa antigelo (vedi capito-
lo „Interventi manuali“).
 Impostare il riduttore di pressione in
modo tale che da ogni pistola a spruzzo
scorra almeno 0,5 l/min. di acqua.
 Disattivare la pompa antigelo.
La protezione antigelo di emergenza si atti-
va in caso di interruzione della corrente.
I tubi ad alta pressione e le pistole a spruz-
zo sono alimentate con acqua pulita e per-
tanto protetti dal gelo.
1 Riduttore di pressione
 Ruotare l'interruttore principale su „0“.
 Impostare il riduttore di pressione in
modo tale che da ogni pistola a spruzzo
scorra almeno 0,5 l/min. di acqua.
Il termostato esterno attiva in base alla
temperatura esterna i seguenti dispositivi
antigelo:
– sotto i +3°C:
Schiuma secca riscaldamento tubo
flessibile (opzione)
– sotto +1°C:
Pompa di circolazione riscaldamento
postazione di lavaggio
Pompa circuito antigelo
Avvertenza
La temperatura di attivazione del termosta-
to esterno può essere impostata dal servi-
zio assistenza.
1 Sale addolcitore
2 Detergente
ṇ
Attenzione!
Quando il contenitore del detergente è vuo-
to, la pompa alta pressione aspirerà aria e
può essere danneggiata. Controllare rego-
larmente il contenitore del detergente.
ƽ
Pericolo
Pericolo causato da sostanze nocive. Tutti
i detergenti KÄRCHER vengono forniti con
le rispettive norme di sicurezza e le istru-
zioni d'uso. Leggere ed osservare le indica-
zioni prima di usare il prodotto. Indossare
gli indumenti protettivi e/o i dispositivi di
protezione ivi indicati.
Usare solo detergenti autorizzati dalla ditta
KÄRCHER.
In questo impianto sono utilizzati dei deter-
genti non diluiti.

Appendere il tubo flessibile di aspirazio-
ne detergente nella rispettiva tanica.
1 Leva di sfiato
2 Tasto di disaerazione
3 Pomello di regolazione quantità di do-
saggio
L'alimentazione di aria compressa dell'im-
pianto deve essere in funzione.

Ruotare la leva di sfiato in senso antio-
rario fino alla battuta di arresto.
 Impostare la quantità di dosaggio al
100%.
 Premere il tasto di sfiato tante volte fino
a quando il detergente fuoriesce senza
bolle sd'aria dal tubo di sfiato sul lato in-
feriore della pompa di dosaggio.
 Riportare la quantità di dossaggio al va-
lore desiderato.
 Ruotare la leva di sfiato in senso orario
fino alla battuta di arresto.
Termoventilatori ABS serbatoio combu-
stibile (opzione) e alloggiamento vuoto
ABS (opzione)
0°C... -10°C -10°C...-20°C
Regolatore di potenza II II
Regolatore termostato * I
Riscaldamento postazione di
lavaggio
Valore di scala 0 1 2 3 4 5
Temperatura di
ritorno °C 10 14 18 22 26 30
Valore di scala 6 7 8 9 10 –
Temperatura di
ritorno °C 34 38 42 46 50 –
Antigelo con acqua a perdere
Protezione antigelo di emergenza
Termostato esterno
Aggiungere carburante e so-
stanze aggiuntive
Preparare il detergente
Lavaggio ad alta pressione / schiuma Schiuma secca Cera a caldo Asciugatura e lucidatura Lavacerchioni (esecuzione B)
Detergen-
te RM
806 RM
812 RM
820 RM
821 RM
801
Spurgo dell'aria della pompa di dosag-
gio
14 IT
