Postazione di lavaggio 3 e 4 non illustrata.
1 Filtro fine acqua non trattata (80-
100 μm, opzione)
2 Valvola di chiusura acqua pulita
3 Valvola di chiusura dell'acqua pulita per
la decalcificazione.
4 Valvola di chiusura dell'acqua addolcita
5 Serbatoio del sale
6 Rilevatore della durezza
7 Testata di comando scambiatore basi-
co
8 Contenitore dello scambiatore basico
9 membrana RO
10 Flussometro acqua permeata
11 Blocco distributore
12 Valvola a farfalla
13 Contenitore con galleggiante acqua
fredda
14 Interruttore di livello relativo al SERBA-
TOIO TAMPONE PIENO
15 Interruttore di livello POMPA RO ON
16 Interruttore di livello SERBATOIO TAM-
PONE VUOTO
17 valvole di chiusura contenitore acqua
permeata
18 Contenitore per tampone "acqua per-
meata"
19 Pressostato mancanza acqua RO
20 Manometro pressione di lavoro
21 Pompa RO
22 Valvola di prelievo acqua addolcita
23 Filtro a carbone attivo
24 Microfiltro
25 Valvola per l'acqua salina nel serbatoio
del sale
26 Elettrovalvola acqua fredda
27 Elettrovalvola acqua permeata
28 Pompe alta pressione
29 Valvola di troppopieno
30 Lancia della schiuma (esecuzione a 2
dispositivi)
31 Camera di miscelazione schiuma (ese-
cuzione a 2 utensili)
32 Pistola a spruzzo (esecuzione a 2 di-
spositivi)
33 Pompa dosatrice
34 Pistola manuale a spruzzo con spazzo-
la di lavaggio (esecuzione a 1 utensile)
35 Camera di miscelazione schiuma (ese-
cuzione a 1 utensile)
36 Valvola elettromagnetica per scarico
pressione
37 Pressostato aria
38 Compressore
39 Tubo flessibile di aspirazione detergen-
te
40 Filtro detergente, valvola di fondo
41 Elettrovalvola acqua calda
42 Valvola di scarico
43 Protezione mancanza acqua
44 Contenitore con galleggiante acqua
calda
45 Pompa di circolazione acqua calda
46 Sensore di temperatura acqua calda
47 Dispositivo di controllo portata
48 Sensore di temperatura uscita del bru-
ciatore
49 Bruciatore con scaldaacqua rapido

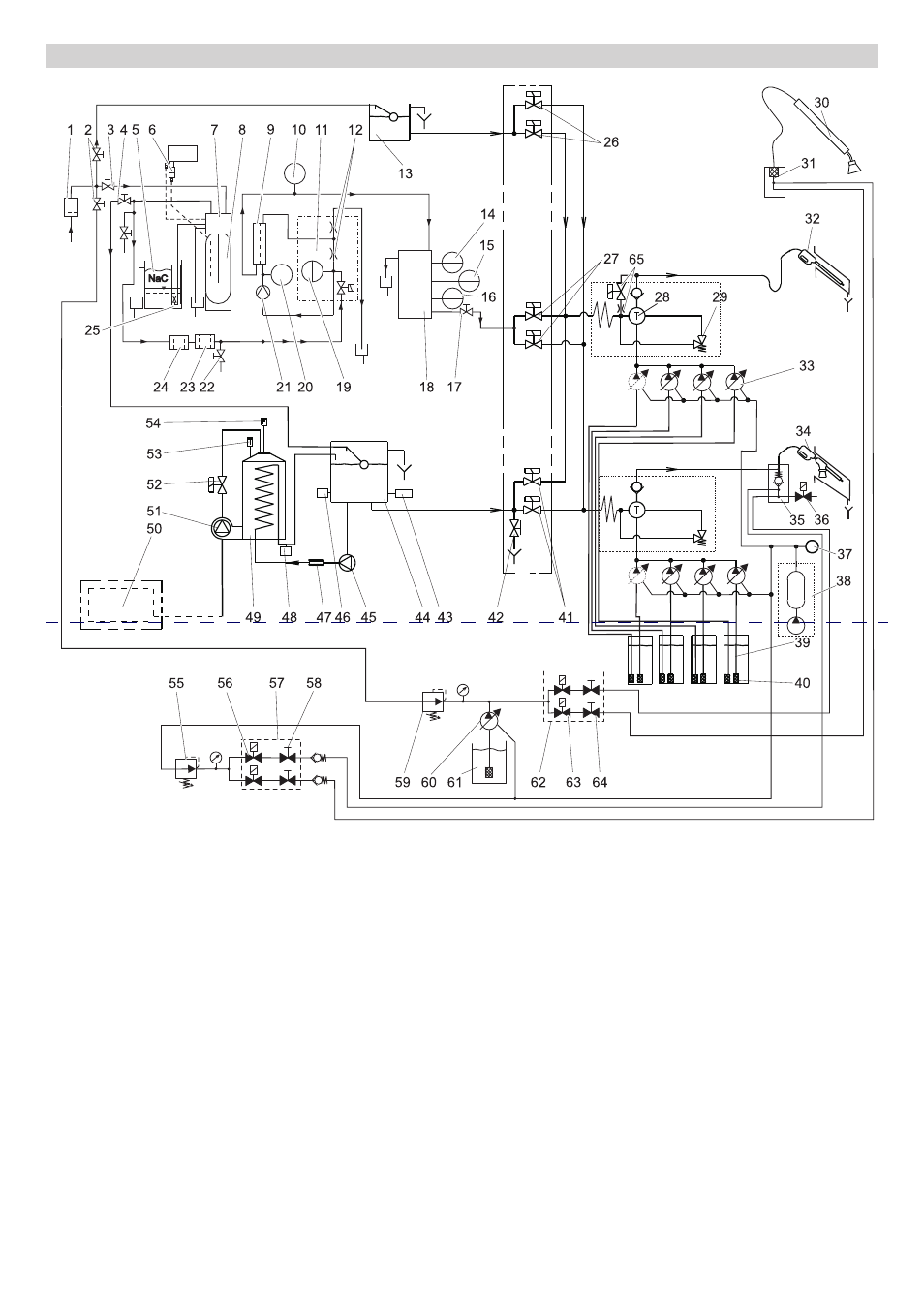

Schema di flusso dell'impianto con schiuma secca
