45
Waarschuwing
Voorwaarde voor de correcte functie van
de wasplaatsverwarming is dat de was-
plaats is uitgevoerd volgens de aanbevelin-
gen van KÄRCHER.
Buisleidingen (gebouw) van de was-
plaatsverwarming met de verdelers in
het apparaat verbinden.
Sensor buitentemperatuur monteren:
–
beschermd tegen direct zonlicht (ten
noorden van de evenaar aan de noord-
kant, ten zuiden van de evenaar aan de
zuidkant),
–
afgeschermd tegen warme muren,
–
afgeschermd tegen warme luchtstro-
men.

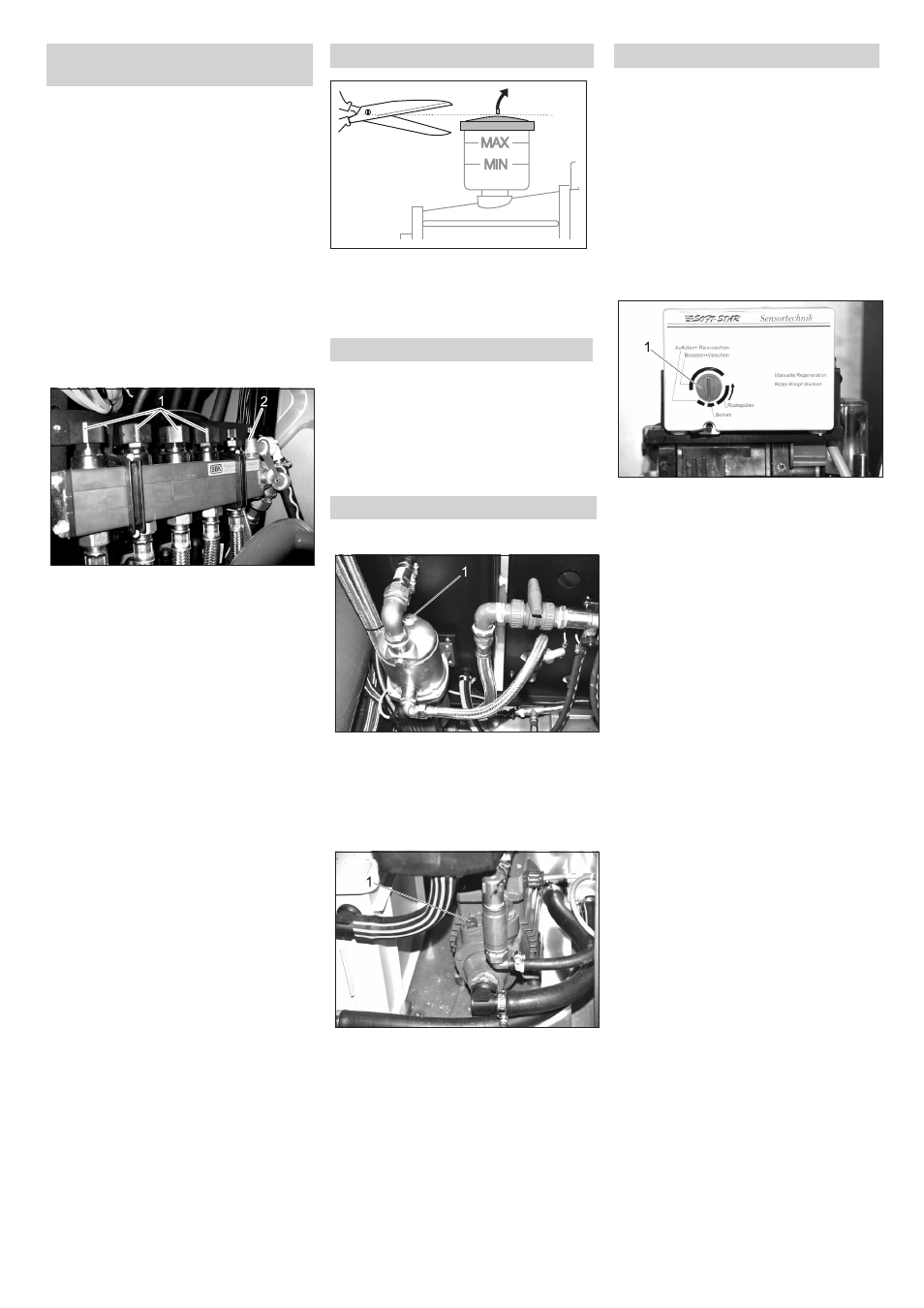

1 Afsluitventiel voorloopleiding
2 Vulventiel
Dompelpomp voor het vullen van de
wasplaatsverwarming verbinden met
het vulventiel (aan de rode verdeler).
Retourleiding van het vulventiel van de
blauwe verdeler naar het reservoir met
antivriesoplossing leggen.
Afsluitkleppen voorloop en vulventielen
openen.
Antivriesoplossing voor een vorstbe-
stendigheid tot -25°C in de installatie
pompen.
Pomp vloerverwarming inschakelen
(zie hoofdstuk „Manuele ingrepen“).
Voer het vulproces uit tot geen blazen
in de retourleiding meer voorhanden
zijn.
Vulventiel retour (aan de blauwe verde-
ler) sluiten en verder antivriesmiddel
vullen tot de manometer ca. 1,5 bar
weergeeft.
Sluit het afsluitventiel vulleiding.
Laat de pomp van de vloerverwarming
nog minstens 15 minuten draaien.
Indien nodig antivriesmiddel navullen
tot de manometer 1,5 bar weergeeft.
Slang verwijderen, daarbij de resteren-
de antivriesoplossing opvangen en af-
voeren.
Controleer de schroefbevestigingen
van slang- en buisleidingen op hun
dichtheid.
Thermostaatmengventiel instellen, zie
hoofdstuk "Instellingen/wasplaatsver-
warming“,
Het oliepeil aan beide hogedrukpom-
pen dient zich tussen MIN en MAX te
bevinden.
Knip de tip van het oliereservoir af.
Zie hoofdstuk „Bedrijfsstoffen vullen“ voor-
aan in de gebruiksaanwijzing.
Waarschuwing
Het onthardingszout wordt tijdens de inbe-
drijfstelling van de basewisselaar in het
zoutreservoi gevuld. Daarom nu nog geen
onthardingszout vullen.
Open de watertoevoer.
1 Ontluchtingsschroef
Ontlucht de warmwatercirculatiepomp:
los de ontluchtingsschroef en draai
daana weer vast.
Hoofdschakelaar op '1' zetten.
1 Ontluchtingsschroef
Ontlucht de warmwatercirculatiepomp:
los de ontluchtingsschroef en draai
daana weer vast.
Breng de overloopslangen van de
base-uitwisselaar en de zouttank naar
de afvoerbuis van het gebouw.
Zoutreservoir met water vullen (ca. 10
cm boven bovenkant zeef) Nog geen
zout vullen!
Draai het afsluitventiel van vers water
langzaam open en wacht tot het drukre-
servoir met water is gevuld.
Neem de afdekkap van het besturings-
ventiel.
1 Programmaknop
Programmaknop indrukken en door
draaien in de richting van de pijl de
functie „In tegenstroom spoelen“ selec-
teren.“
Door de afvalwateraansluiting ontsnapt
lucht en water tot de installatie volledig
ontlucht is.
Instructie:
In tegenstroom spoelen moet tot een mini-
mum beperkt worden aangezien anders de
sensormeetcel mogelijk aangetast kan
worden, waardoor een volledige regenera-
tie van het betreffende reservoir noodzake-
lijk kan zijn.
Trek de zuigzeef, die aan de zoutwater-
slang is bevestigd, uit de leibuizen in
het zoutreservoir.
Druk met een schroevendraaier op de
ventielklep NR1 (direct achter program-
mamodule).
Het luchtafsluitventiel wordt gevuld en
de lucht ontsnapt door de zuigzeef.
Indien geen lucht meer uit de zuigzeef
komt, klep loslaten.
Breng de zuigzeef weer aan in de lei-
buis.
Programmaknop indrukken en door
draaien in de richting van de pijl de
functie „Zout+wassen“ selecteren.“
Het waterpeil in de zouttank neemt
voortdurend af.
Instructie:
Wanneer zich in het luchtafsluitventiel
lucht vormt voordat het zoutreservoir
leeg is (restpeil bij leegstand in het
zoutreservoir bedraagt ca. 7cm) en de
vlottende kogel in het luchtafsluitglas
naar beneden valt, moet het zuigsy-
steem worden ontlucht.
Wasplaatsverwarming aansluiten
en in bedrijf nemen
Oliepeil controleren
Bedrijfsstoffen vullen
Eerste ingebruikneming
Base-uitwisselaar in gebruik nemen
In tegenstroom spoelen
Regenereren
