17
Local de lavagem 3 e 4 não representados.
1 Filtro fino da água fresca (80-100 μm,
opção)
2 Válvula de bloqueio da água fresca
3 Válvula de retenção da água fresca
para a descalcificação
4 Válvula de bloqueio de água descalcifi-
cada
5 Depósito de sal
6 Sensor de dureza
7 Cabeça de comando do permutador de
bases
8 Garrafa do permutador de bases
9 Membrana RO
10 Caudalímetro do permeato
11 Bloco de distribuição
12 Estrangulador
13 Reservatório com flutuador da água fria
14 Interruptor de nível do RESERVATÓ-
RIO DE COMPENSAÇÃO CHEIO
15 Interruptor de nível BOMBA RO LIG
16 Interruptor de nível do RESERVATÓ-
RIO DE COMPENSAÇÃO VAZIO
17 Válvula de bloqueio recipiente do per-
meato
18 Reservatórios de compensação do per-
meato
19 Interruptor de pressão da falta de água
RO
20 Manómetro da pressão de serviço
21 Bomba RO
22 Válvula de remoção de água descalcifi-
cada
23 Filtro de carvão activo
24 Filtro fino
25 Válvula do líquido incongelável no re-
servatório do sal
26 Válvula magnética da água fria
27 Válvula magnética do permeato
28 Bomba de alta pressão
29 Válvula de descarga
30 Pistola pulverizadora manual com es-
cova de lavagem
31 Bomba de dosagem
32 Interruptor de pressão do ar
33 Compressor
34 Tubo flexível de aspiração do detergen-
te de limpeza
35 Filtro do detergente, válvula de pé
36 Válvula magnética da água quente
37 Válvula de descarga
38 Dispositivo de protecção contra a falta
de água
39 Reservatório com flutuador de água
quente
40 Bomba de circulação da água quente
41 Sensor de temperatura da água quente
42 Relé amperimétrico
43 Sensor de temperatura na saída do
queimador
44 Queimador com aquecedor contínuo
45 Depósito do combustível (opção)
46 Ventilador do queimador com bomba
do combustível
47 Válvula magnética do combustível
48 Termostato do gás de escape
49 Monitorização da chama
50 Válvula bypass de meia carga com es-
trangulador, apenas no módulo de alta
pressão, tipo 908
2 versão de ferramentas (opção)
A Válvula magnética de alta pressão
B Válvula magnética de espuma
C Pistola pulverizadora manual com lan-
ça
D Escova de lavagem
Funcionamento

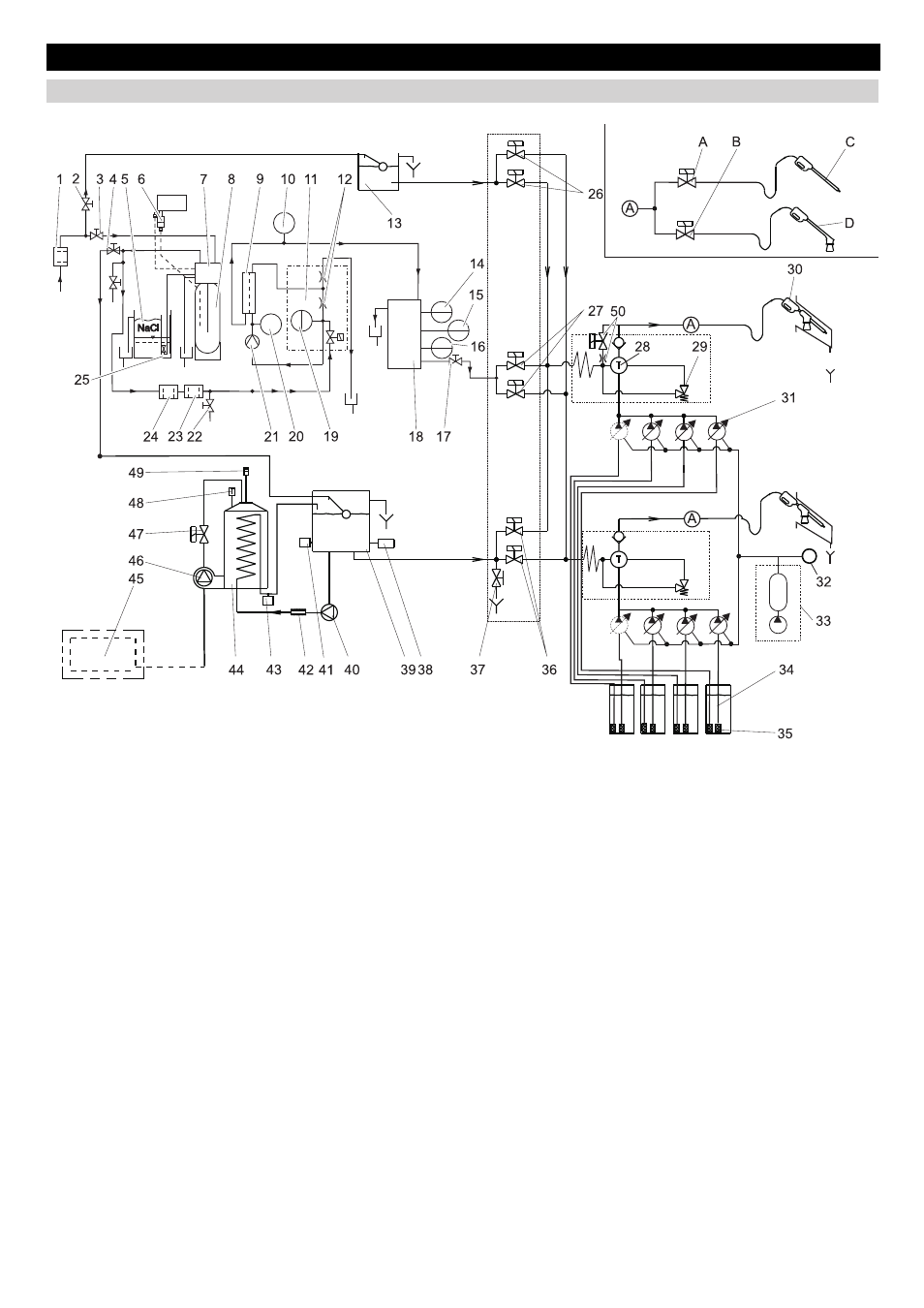

Diagrama de escoamento da instalação com espuma húmida
125
