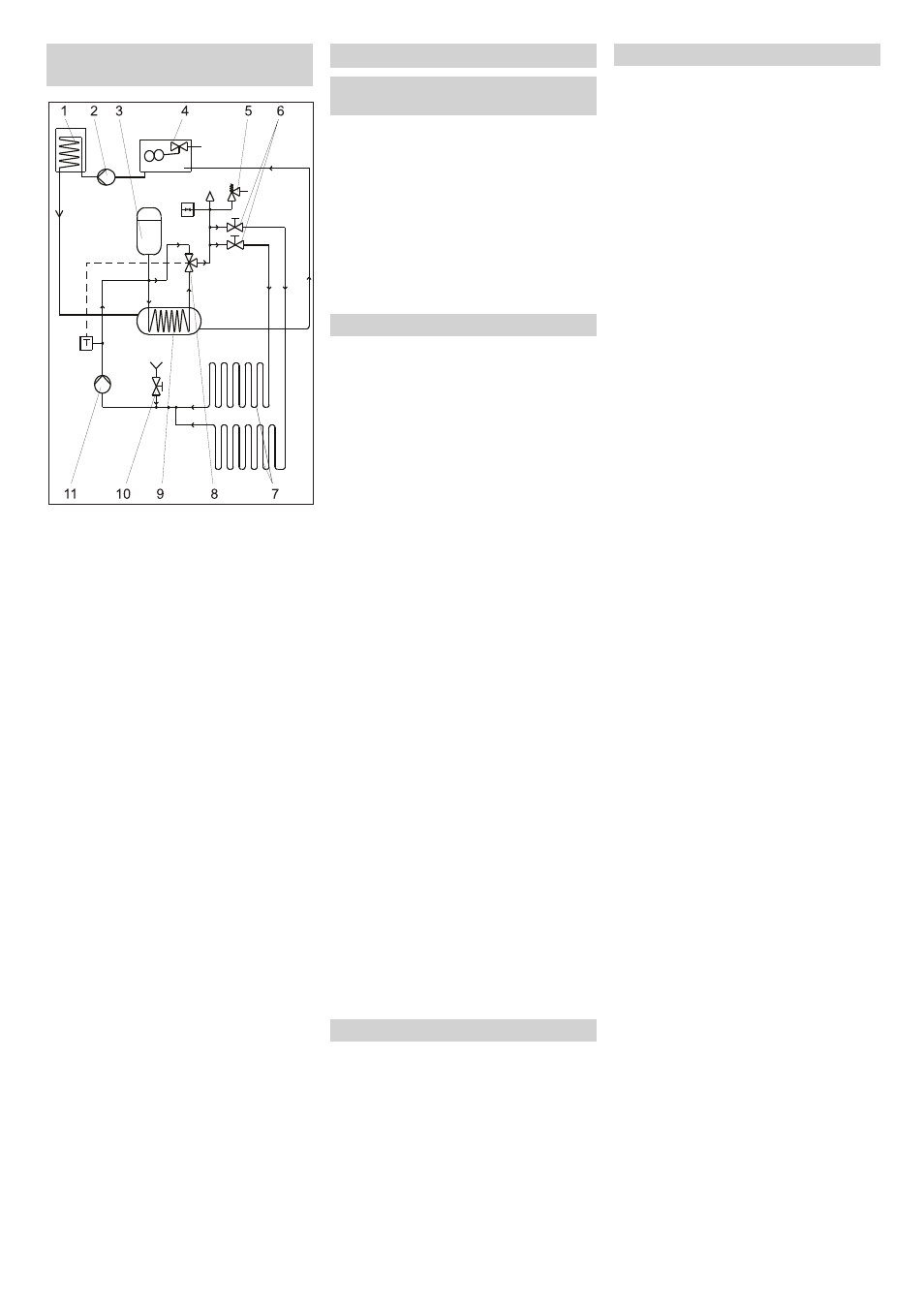

Postazione di lavaggio 3 e 4 non illustrata.
1 Bruciatore con scaldaacqua rapido
2 Pompa di circolazione acqua calda
3 Contenitore di compensazione
4 Contenitore con galleggiante acqua
calda
5 Valvola di sicurezza
6 Valvola di chiusura linea di mandata
7 Tubazione riscaldamento postazione di
lavaggio
8 Valvola miscelatrice termostato
9 Scambiatore di calore
10 Valvola di chiusura linea di riempimento
11 Pompa di circolazione riscaldamento
postazione di lavaggio
–
Si apre al superamento della pressione
di esercizio consentita, quindi anche al
rilascio della leva della pistola a spruz-
zo, conducendo l'acqua all'interno del
circuito. Alla riapertura della pistola a
spruzzo, il getto alta pressione sarà
nuovamente disponibile.
La valvola di troppopieno è impostata in
fabbrica e sigillata. Interventi di regolazione
sono da effettuarsi esclusivamente dal ser-
vizio assistenza clienti
–
La valvola di sicurezza protegge il circu-
ito del riscaldamento della postazione
di lavaggio (opzione) dalla sovrapres-
sione.
–
Regola la temperatura di mandata per il
riscaldamento della postazione di la-
vaggio (opzione) in base alla tempera-
tura di ritorno.
Se il bruciatore non si accende oppure se la
fiamma si spegne durante il funzionamen-
to, il dispositivo di controllo fiamma chiude
l'elettrovalvola del combustibile e arresta il
ventilatore del bruciatore.
–
Se la temperatura dei gas di scarico su-
pera il valore consentito, il termostato
dei gas di scarico disattiva il bruciatore
e ne blocca il funzionamento.
–
Se, prelevando acqua caldo e facendo
confluire acqua fredda nel contenitore
con galleggiante dell'acqua calda, la
temperatura dell'acqua si abbassa, il
regolatore della temperatura attiva la
pompa di circolazione dell'acqua calda
e la disattiva di nuovo al raggiungimen-
to della temperatura massima.
–
Impedisce la formazione di vapore nel
boiler.
–
Dopo che la pompa di circolazione
dell'acqua calda si è avviata, il disposi-
tivo di controllo della portata attiva il
bruciatore.
–
Disattiva il bruciatore in presenza di un
livello insufficiente di acqua nel conteni-
tore con galleggiante dell'acqua calda.
–
Il salvamotore interrompe il circuito elet-
trico quando il motore è sovraccarico.
Se il grado di durezza residuo dell'acqua
addolcita supera un valore limite, l'unità di
comando calcola la capacità residua del
contenitore dello scambiatore basico.
Al massimo la notte successiva sarà avvia-
ta la rigenerazione del contenitore dello
scambiatore basico.
In mancanza di acqua l'impianto si ferma
per evitare il funzionamento a secco della
pompa.
Spegne la pompa quando il contenitore per
tampone "acqua permeata" è pieno.
Attiva la pompa RO per la produzione di ac-
qua permeata.
Manda un segnale all'impianto, quando il
serbatoio tampone "acqua permeata" è
vuoto.
Riscaldamento postazione di
lavaggio (opzione)
Dispositivi di controllo e sicurezza
Valvola di troppo pieno pompa alta
pressione
Valvola di sicurezza
Valvola miscelatrice termostato
Controllo della fiamma
Termostato dei gas di scarico
Regolatore temperatura
Limitatore di temperatura
Dispositivo di controllo portata
Protezione mancanza acqua
Salvamotore
Rilevatore acqua dura
Pressostato mancanza acqua RO
Interruttore di livello relativo al serba-
toio tampone "pieno"
Interruttore di livello pompa RO ON
interruttore di livello relativo al conteni-
tore per tampone "vuoto".
