- 49
Υπόδειξη
Η εγκατάσταση μπορεί να τοποθετηθεί
μόνο από
– εγκαταστάτες της υπηρεσίας εξυπηρέ-
τησης πελατών της KÄRCHER
– τεχνικούς που έχουν εξουσιοδοτηθεί
από την KÄRCHER
ṇ Προειδοποίηση
Να εξασφαλιστεί ότι δεν εκπέμπονται καυ-
σαέρια κοντά στις εισόδους αέρα.
Είναι σημαντικό να διασφαλιστεί επαρκής
εξαερισμός και σωστή απομάκρυνση των
καυσαερίων.
Για να τοποθετήσετε σωστά την εγκατάστα-
ση, πρέπει να πληρούνται οι ακόλουθες
προυποθέσεις:
– Οριζόντιο, επίπεδο βάθρο με ξεχωρι-
στό σχεδιάγραμμα (ζητήστε το από την
KÄRCHER).
– Ηλεκτρολογικές συνδέσεις βλ. "Τεχνικά
χαρακτηριστικά".
– Υδραυλική σύνδεση, βλ. "Τεχνικά χαρα-
κτηριστικά".
– Επαρκής μόνωση/ θέρμανση των αγω-
γών προσαγωγής νερού και καυσίμου
κατά τη χειμερινή λειτουργία.
– Φρεάτιο αποχέτευσης και ορθή διάθεση
των απόνερων.
– Επαρκής φωτισμός στη θέση πλύσης,
ώστε να εξασφαλιστεί η ασφαλής εργα-
σία για τον πελάτη του πλυντηρίου.
Αφαιρέστε την συσκευασία της εγκατάστα-
σης και διαθέστε τα υλικά για ανακύκλωση.
 Τοποθετήστε τη μονάδα σε επίπεδο και
οριζόντιο χώρο και ευθυγραμμίστε την
με τους κοχλίες ρύθμισης του πλαισίου
βάσης.
 Τοποθετήστε τους σωλήνες της εξάτμι-
σης στην εξωτερική πλευρά της στέγης
και στερεώστε τους από μέσα με τις βί-
δες που περιλαμβάνονται στην συσκευ-
ασία.
 Συνδέστε τον ελαστικό σωλήνα υψηλής
πίεσης στην εγκατάσταση.
 Συνδέστε το ελαστικό σωλήνα υψηλής
πίεσης με το πιστολέτο χειρός.
 Συνδέστε το σωλήνα ψεκασμού στο πι-
στολέτο χειρός.
 Σφίξτε καλά τα παξιμάδια συνδέσμου
με το χέρι.
Για το διαχωρισμό από το δίκτυο πόσιμου
νερού πρέπει να τοποθετηθεί ένας διαχω-
ριστής συστήματος τύπου ΒΑ, κατηγορίας
4, μεταξύ της εγκατάστασης και του δικτύου
πόσιμου νερού. Επιπλέον, πρέπει να λη-
φθούν υπόψη οι τοπικοί κανονισμοί.
Υπόδειξη
Οι ρύποι στο νερό προσαγωγής μπορούν
να προκαλέσουν βλάβες στην εγκατάστα-
ση. Η Karcher συνιστά να χρησιμοποιείτε
φίλτρο νερού (βλ. "Εξαρτήματα").
Για να εξασφαλίσετε επαρκή προστασία
από τον παγετό για την εγκατάσταση, η πα-
ροχή νερού πρέπει να διαθέτει σύστημα
αντιπαγετικής προστασίας (π.χ. με μόνωση
και πρόσθετη θέρμανση).
ṇ
Προειδοποίηση
Κίνδυνος βλάβης στην εγκατάσταση από
την τροφοδοσία με ακατάλληλο νερό. Για
την τροφοδοσία της εγκατάστασης να χρη-
σιμοποιείται μόνο πόσιμο νερό.
Απαιτήσεις ποιότητας ακατέργαστου νε-
ρού:
Σχετικά με τις τιμές σύνδεσης βλ. "Tεχνικά
χαρακτηριστικά".

Περάστε το σωλήνα προσαγωγής από
κάτω στο άνοιγμα της εγκατάστασης
και συνδέστε τον.
ƽ
Κίνδυνος
Κίνδυνος ηλεκτροπληξίας!
Η σύνδεση στο δίκτυο πρέπει να εκτελεστεί
από έμπειρο ηλεκτρολόγο και να πληρού-
νται οι απαιτήσεις του προτύπου IEC
60664-1.
Η εγκατάσταση πρέπει να είναι ασφαλισμέ-
νη με διακόπτη προστασίας έναντι της ρυ-
ποφόρου ισχύος με ρεύμα απεμπλοκής
χαμηλότερο ή ίσο με 30 mA.
Υπόδειξη
Στον αγωγό τροφοδοσίας της μονάδας πρέ-
πει να εγκατασταθεί σε εύκολα προσβάσιμη
θέση ένας διακόπτης εκτάκτου ανάγκης με
σήμανση, από τον οποίον μπορεί να απε-
νεργοποιηθεί ολόκληρη η μονάδα.
 Μετά τη σύνδεση της εγκατάστασης,
ελέγξτε την κατεύθυνση περιστροφής
της αντλίας κυκλοφορίας ζεστού νερού
και της αντλίας κυκλοφορίας θέρμαν-
σης της θέσης πλύσης (προαιρετικό).
Υπόδειξη
Η μέγιστη επιτρεπόμενη υποπίεση στον
αγωγό καυσίμου (μέτρηση μεταξύ του φίλ-
τρου καυσίμου και της αντλίας καυσίμου)
ανέρχεται σε 0,4 bar.

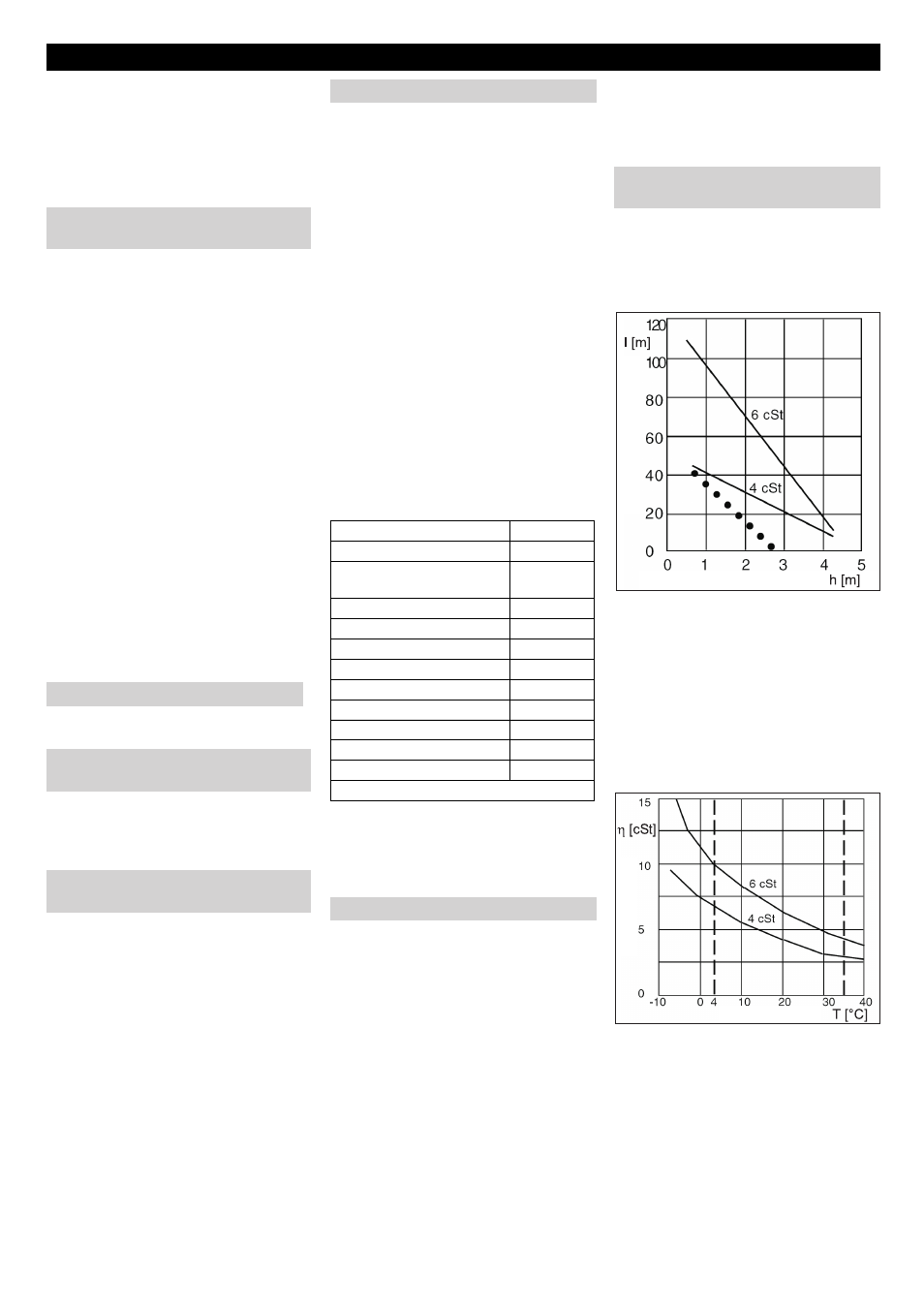

Η υποπίεση εξαρτάται από:
– Το μήκος της σωλήνωσης
– Το ύψος αναρρόφησης
– Τον εξοπλισμό, τις διακλαδώσεις και τις
γωνίες των αγωγών άντλησης (διακε-
κομμένη γραμμή στο διάγραμμα)
– Η διατομή των σωληνώσεων (μετά τους
+4 °C από το πετρέλαιο θέρμανσης εκ-
κρίνεται παραφίνη, η οποία συσσωρεύ-
εται στα εσωτερικά τοιχώματα του
σωλήνα)
– Ιξώδες του πετρελαίου θέρμανσης
(ανάλογα με τη θερμοκρασία)
Μέτρα κατά της υπερβολικά υψηλής υπο-
πίεσης:
– Ελάχιστη εσωτερική διάμετρος σωλήνα
6 mm
– μικρές και κατά το δυνατό ευθείες σω-
ληνώσεις
– Μέγιστο ιξώδες 4...6 cSt στους 20 °C
– Σε εξαιρετικές περιπτώσεις χρησιμο-
ποιήστε ξεχωριστό αγωγό καυσίμου με
αντλία τροφοδοσίας
Εγκατάσταση του μηχανήματος (μόνο για τεχνίτες)
Προετοιμασία του χώρου
εγκατάστασης
Αποσυσκευασία
Στήσιμο και τοποθέτηση της
εγκατάστασης
Συναρμολόγηση πρόσθετων
εξαρτημάτων
Σωλήνες εξάτμισης
Εργαλείο καθαρισμού
Σύνδεση νερού
Παράμετροι Τιμή
Τιμή pH 6,5...9,5
ηλεκτρική αγωγιμότητα max. 1000
μS/cm
Υδρογονάνθρακες < 0,01 mg/l
Χλωρίδια < 250 mg/l
Ασβέστιο < 200 mg/l
Ολική σκληρότητα < 28 °dH
Σίδηρος < 0,2 mg/l
Μαγγάνιο < 0,05 mg/l
Χαλκός < 0,02 mg/l
Θειικό οξύ < 240 mg/l
Ενεργό χλώριο < 0,1 mg/l
χωρίς δυσάρεστες οσμές
Ηλεκτρική σύνδεση
Αγωγός καυσίμου προς την
εξωτερική δεξαμενή καυσίμου
363 EL
