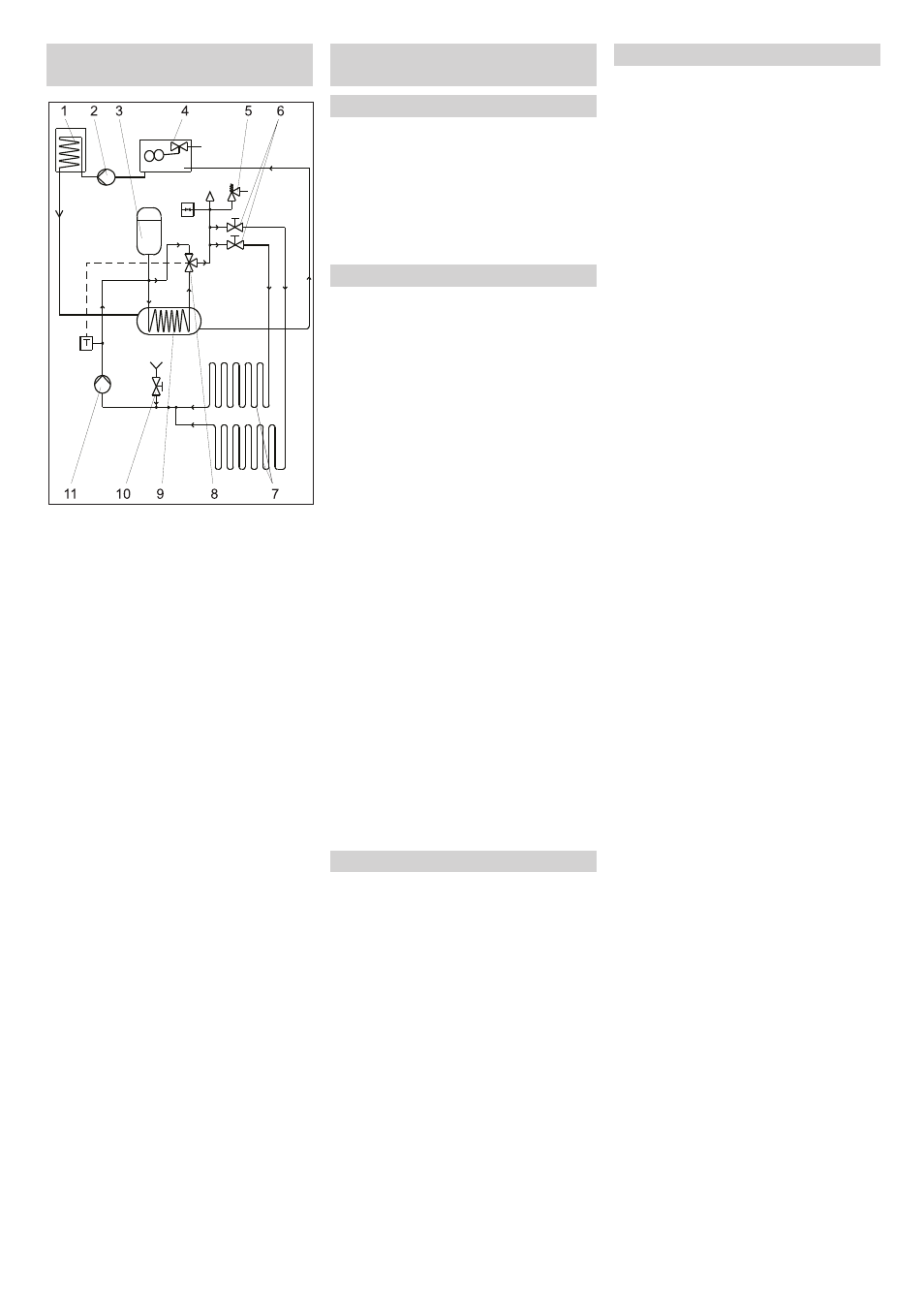

Vaskeplass 3 og 4 ikke vist.
1 Brenner med gjennomløpsvarmer
2 Sirkulasjonspumpe varmtvann
3 Utjevningsfat
4 Flottørbeholder varmtvann
5 Sikkerhetsventil
6 Stengeventil tur-ledning
7 Rørledning vaskeplassoppvarming
8 Termostat blandeventil
9 Varmeveksler
10 Stengeventil fylleledning
11 Sirkulasjonspumpe vaskeplassoppvar-
ming
–
Åpnes ved overskridelse av tillat drifts-
trykk, og når hendel på høytrykkspistol
slippes, og fører vannet til sirkulasjon.
Når høytrykkspistolen åpnes på nytt er
høytrykkstrålen straks i gang igjen.
Overstrømsventilen er innstilt og plombert
fra fabrikken. Justering må kun foretas av
kundeservice.
–
Sikkerhetsventilen beskytter varmesir-
kulasjonen på vaskeplassoppvarmin-
gen (valgfritt) mot overtrykk.
–
Regulerer tur-temperaturen for vaske-
plassoppvarming (valgmulighet) avhen-
gig av returtemperatur.
Dersom brenneren ikke tenner eller flam-
men slukkes under drift, vil flammeovervå-
keren lukke drivstoff magnetventil og koble
fra drivstofftilførselen.
–
Dersom eksostemperaturen stiger over
tillatt temperatur, kobler eksostermo-
staten ut brenneren og låser den.
–
Dersom det ved uttak av varmt vann og
etterstrømming av kaldt vann vanntem-
peraturen i flottørbeholderen synker,
koblet temperaturføleren inn sirkula-
sjonspumpen for varmtvann, og ut igjen
når maks temperatur er oppnådd.
–
Forhindrer dampdannelse i trykktan-
ken.
–
Etter at sirkulasjonspumpe for varmt
vann er startet, kobler strømningsover-
våker inn brenneren.
–
Kobler ut brenneren ved for lav vann-
stand i flottørbeholder varmtvann
–
Motorvernbryteren bryter strømkretsen
når motoren er overbelastet.
Dersom resthardhet på avkalket vann over-
stiger en grenseverdi, veregner styringen
er restkapasitet på baseutbytterflasken.
Senest i følgende natt blir regenerering av
baseutbytterflasken startet.
Ved vannmangel vil anlegget stoppes for å
unngå tørrkjøring av pumpen.
Slår av pumpen ved full buffertank for per-
meat.
Slår på pumpe RO for produksjon av per-
meat.
Gir et signal til anlegget når buffertank per-
meat er tom.
Vaskeplassoppvarming
(Valgmulighet)
Overvåknings- og
sikkerhetsinnretninger
Overstrømsventil høytrykkspumpe
Sikkerhetsventil
Termostat blandeventil
Flammeovervåking
Avgasstermostat
Temperaturregulator
Temperaturbegrenser
Strømningsovervåker
Lavvannssikring
Motorvernbryter
Sensor hardt vann
Trykkbryter vannmangel RO
Nivåbryter buffertank full
Nivåbryter pumpe RO på
Nivåbryter buffetank tom
