- 22

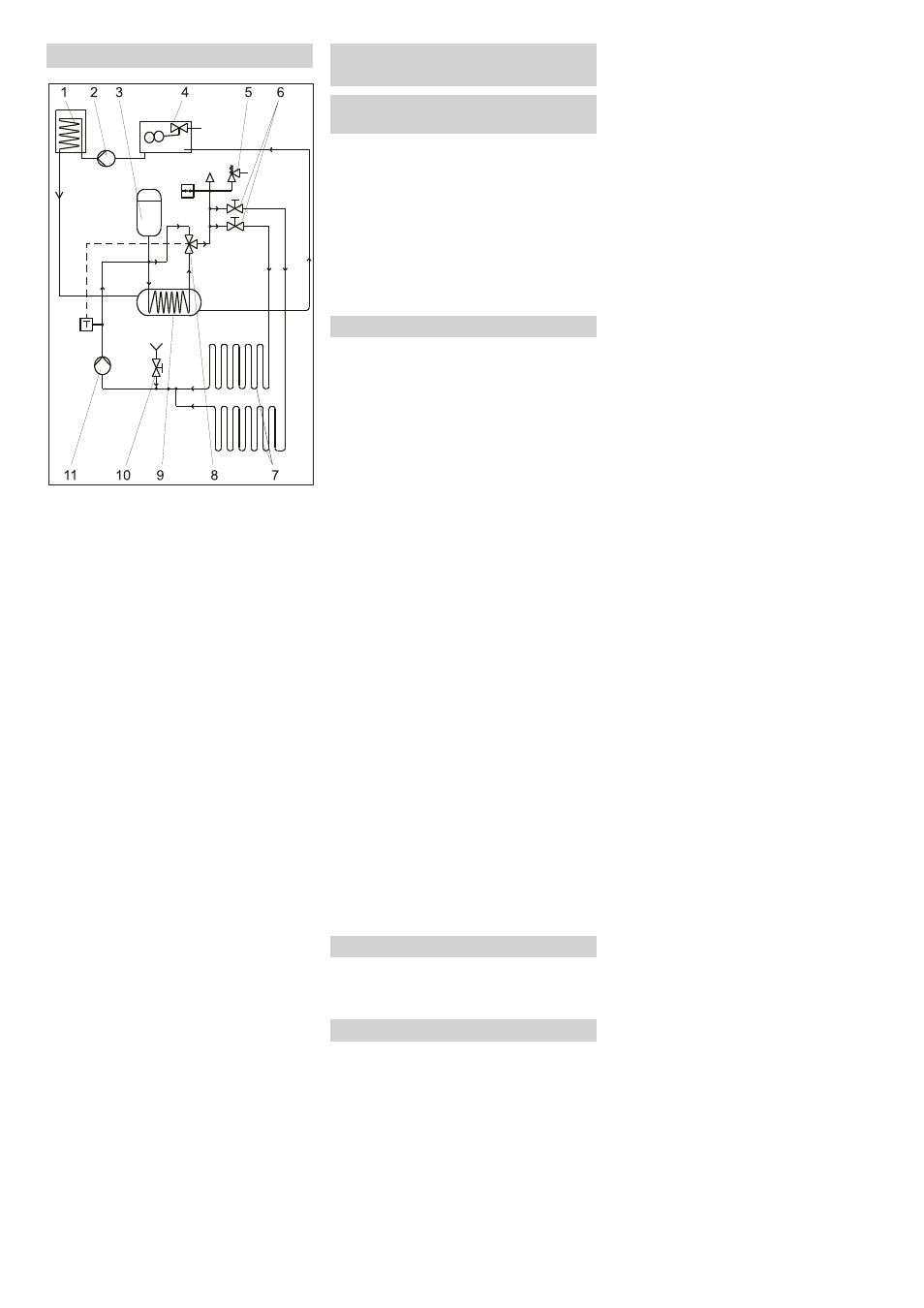

Mosóhely 3 és 4 nincs az ábrán.
1 Égető átfolyó hevítővel
2 Melegvíz keringető szivattyú
3 Kiegyenlítő tartály
4 Úszótartály melegvíz
5 Biztonsági szelep
6 Zárószelep előremenő vezeték
7 Mosóhely fűtés csővezetéke
8 Termosztát keverőszelep
9 Hőcserélő
10 Zárószelep töltő vezeték
11 Mosóhely fűtés keringető szivattyúja
– A megengedett üzemi nyomás átlépése
esetén kinyílik, tehát a kézi szórópisz-
toly karjának elengedésekor is, és ez a
vizet keringésben tartja. A kézi szóró-
pisztoly ismételt kinyitásakor a nagy-
nyomású sugár azonnal ismét
rendelkezésre áll.
A túlfolyószelep gyárilag van beállítva és
leplombálva. Beállítást csak a szerviz vé-
gezhet.
– A biztonsági szelep védi a mosóhely fű-
tés (opcionális) fűtőkörét a túlnyomás-
tól.
– Mosóhely fűtésnél (opcionális) szabá-
lyozza az előre menet hőmérsékletet a
hátra menet hőmérséklettől függően.
Ha az égőfej nem gyullad be vagy üzem
alatt a láng kialszik, a lángőr elzárja a tüze-
lőanyag mágnes szelepét és kikapcsolja az
égőfej ventillátort.
– Ha a szennygáz hőmérséklet a megen-
gedett érték fölé emelkedik, a szenny-
gáz termosztát kikapcsolja és lezárja az
égőfejet.
– Ha melegvíz kivétele és az utána folyó
hideg víz által a vízhőmérséklet a me-
legvíz úszótartályban csökken, a hő-
mérséklet érzékelő a keringető
szivattyút bekapcsolja és a maximális
hőmérséklet elérésekor ismét kikap-
csolja.
– Megakadályozza gőzképződést az át-
folyókazánban.
– Miután a meleg víz keringető szivattyú
bekapcsolt, az áramlási érzékelő be-
kapcsolja az égőfejet.
– Lekapcsolja az égőfejet túl alacsony
vízszint esetén a melegvíz úszótartály-
ban.
– A motor védőkapcsoló megszakítja az
áramkört, ha a motor túl van terhelve.
Ha a lágyított víz maradék keménysége
meghalad egy határértéket, akkor a vezér-
lés kiszámítja a báziscserélő palack mara-
dék kapacitását.
Legkésőbb a következő éjszaka elkezdődik
a báziscserélő palack regenerációja.
Vízhiány esetén a berendezés leáll, hogy a
szivattyú szárazmenetét megakadályozza.
Kikapcsolja a szivattyút megtelt permeát
puffer tartály esetén.
Bekapcsolja az RO szivattyút a permeát
előállításhoz.
Jelt ad a berendezésnek, ha a permeát puf-
fer tartály üres.
Mosóhely fűtés (opcionális) Felügyeleti- és biztonsági
berendezések
Magasnyomású szivattyú túlfolyó szele-
pe
Biztonsági szelep
Termosztát keverőszelep
Láng figyelés
Füstgáz termosztát
Hőmérséklet szabályozó
Hőmérséklet-korlátozó
Áramlás érzékelő
Vízhiány biztosíték
Motor védőkapcsoló
Keményvíz érzékelő
RO vízhiány nyomókapcsoló
Puffer tartály tele szintkapcsoló
RO szivattyú szintkapcsoló be
Puffer tartály üres szintkapcsoló
451 HU
