Nie przedstawiono stanowisk myjących 3 i
4.
1 Filtr dokładny świeżej wody (80-100
μm, opcja)
2 Zawór odcinający dopływ słodkiej wody
3 Zawór odcinający świeżą wodę do
zmiękczenia
4 Zawór odcinający wody zmiękczonej
5 Zbiornik soli
6 Czujnik twardości
7 Głowica sterująca kationitu
8 Butla kationitu
9 Membrana RO
10 Miernik przepływu permeatu
11 Blok rozdzielacza
12 Dławik
13 Zbiornik pływakowy zimnej wody
14 Włącznik poziomu ZBIORNIK BUFO-
ROWY PEŁNY
15 Włącznik poziomu ZAŁ. POMPA RO
16 Włącznik poziomu ZBIORNIK BUFO-
ROWY PUSTY
17 Zawór zamykający zbiornika na perme-
at
18 Zbiornik buforowy na permeat
19 Wyłącznik ciśnieniowy braku wody RO
20 Manometr - ciśnienie robocze
21 Pompa RO
22 Zawór spustowy zmiękczonej wody
23 Filtr z aktywnym węglem
24 Filtr ultradokładny
25 Zawór solanki w zbiorniku soli
26 Zawór elektromagnetyczny zimnej
wody
27 Zawór elektromagnetyczny permeatu
28 Pompa wysokociśnieniowa
29 Zawór przelewowy
30 Lanca pianowa (wersja dwunarzędzio-
wa)
31 Komora mieszania piany (wersja dwu-
narzędziowa)
32 Pistolet natryskowy (wersja dwunarzę-
dziowa)
33 Pompa dozująca
34 Pistolet natryskowy ze szczotką myjącą
(wersja jednonarzędziowa)
35 Komora mieszania piany (wersja jedno-
narzędziowa)
36 Zawór elektromagnetyczny do zwalnia-
nia ciśnienia
37 Wyłącznik ciśnieniowy powietrza
38 Kompresor
39 Wąż ssący środka czyszczącego
40 Filtr środka czyszczącego, zawór sto-
powy
41 Zawór elektromagnetyczny ciepłej
wody
42 Zawór spustowy
43 Zabezpieczenie przed pracą na sucho
44 Zbiornik ciepłej wody z pływakiem
45 Pompa obiegowa ciepłej wody
46 Czujnik temperatury ciepłej wody
47 Przepływomierz wskazujący
48 Czujnik temperatury wylotu palnika
49 Palnik z grzejnikiem przepływowym
50 Zbiornik paliwa (opcja)
51 Dmuchawa palnika z pompą paliwową
52 Zawór elektromagnetyczny paliwa
53 Termostat spalin
54 Kontrolka płomienia
55 Reduktor ciśnienia powietrza
56 Zawór elektromagnetyczny
57 Blok rozdzielacza powietrza
58 Zawór dozujący powietrza
59 Reduktor ciśnienia wody
60 Pompa dozująca
61 Zbiornik chemiczny
62 Rozdzielacz wody/środka czyszczące-
go
63 Zawór elektromagnetyczny wody/che-
mii
64 Zawór dozujący wody/chemii
65 Zawór obejściowy z obciążeniem poło-
wicznym z dławikiem, tylko w module
wysokociśnieniowym typu 908

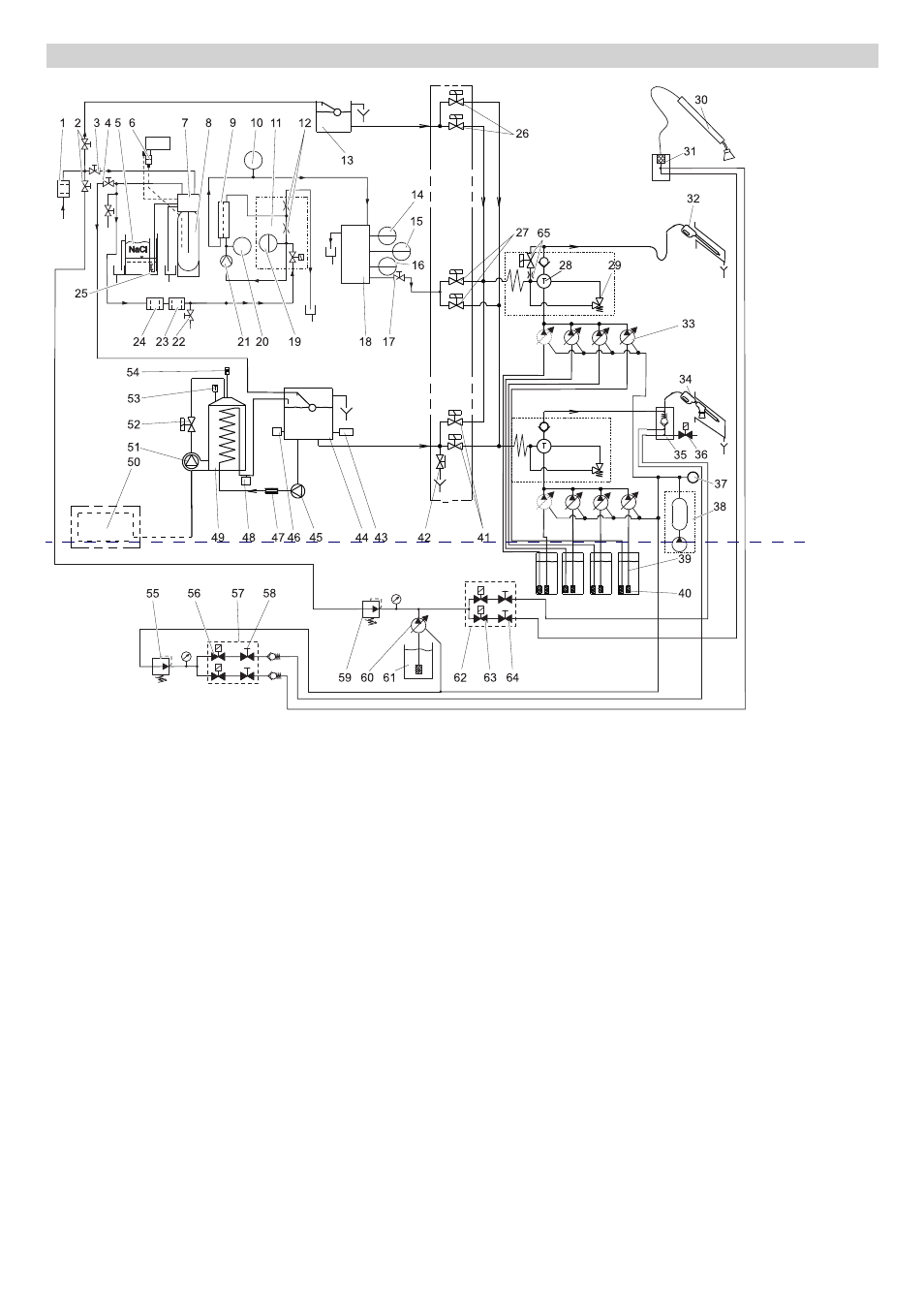

Schemat przepływu w instalacji z mokrą pianą
