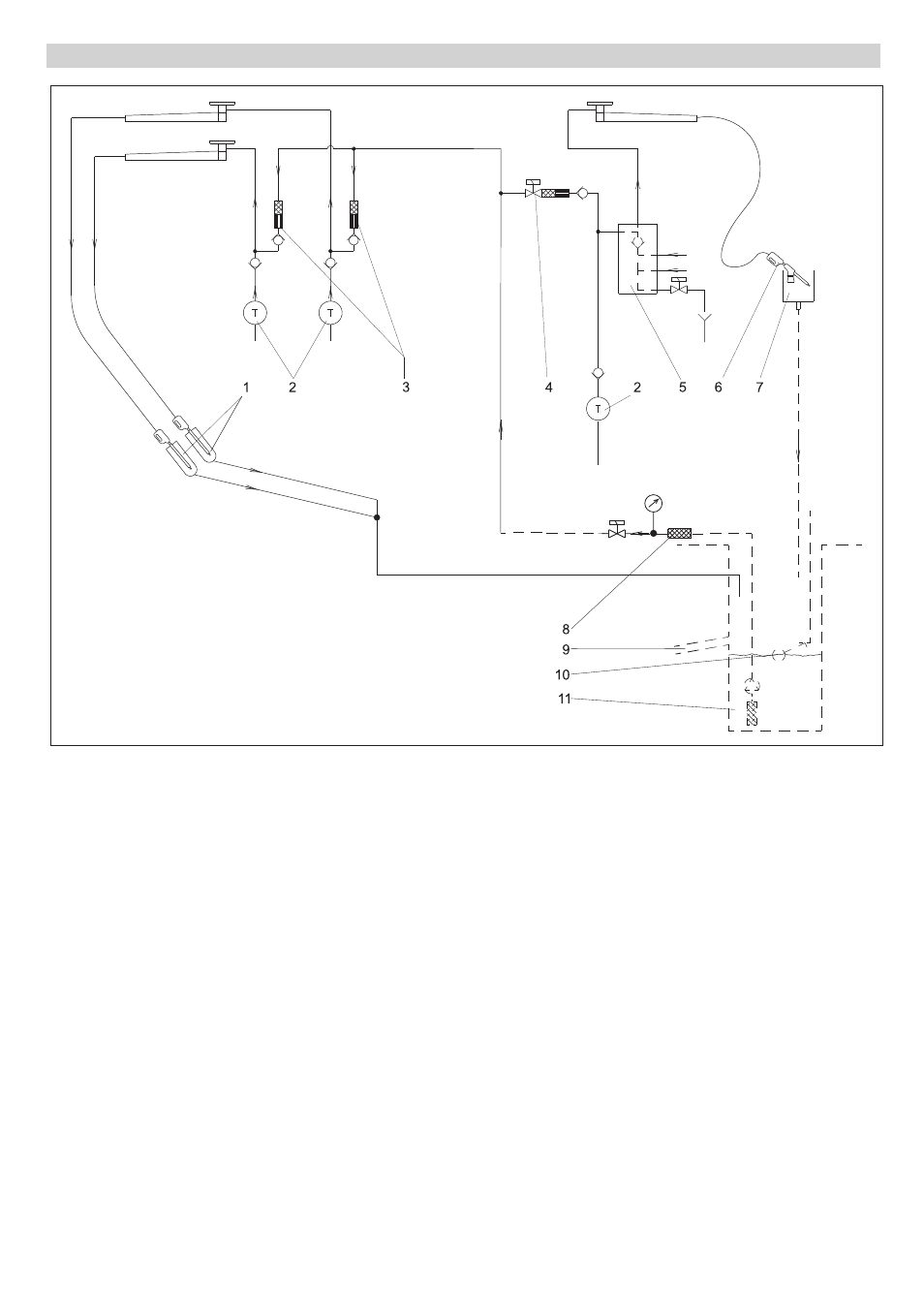

1 Pistola a spruzzo (esecuzione a 2 di-
spositivi)
2 Pompe alta pressione
3 Valvola di non ritorno con farfalla e filtro
4 Valvola elettromagnetica con valvola di
non ritorno, con farfalla e filtro
5 Valvola di non ritorno con camera di mi-
scelazione schiuma e valvola di decom-
pressione
6 Pistola manuale a spruzzo con spazzo-
la di lavaggio (esecuzione a 1 utensile)
7 Contenitore di raccolta
8 Filtro
9 Troppo pieno
10 Valvola a galleggiante acqua pulita
11 Scomparto di raccolta acqua-antigelo
postazione 3
Avvertenza
Nell'esecuzione a 2 dispositivi con schiuma
a secco come antigelo sono impiegati tubi
flessibili per schiuma riscaldati.
Antigelo esterno (opzionale)
24 IT
