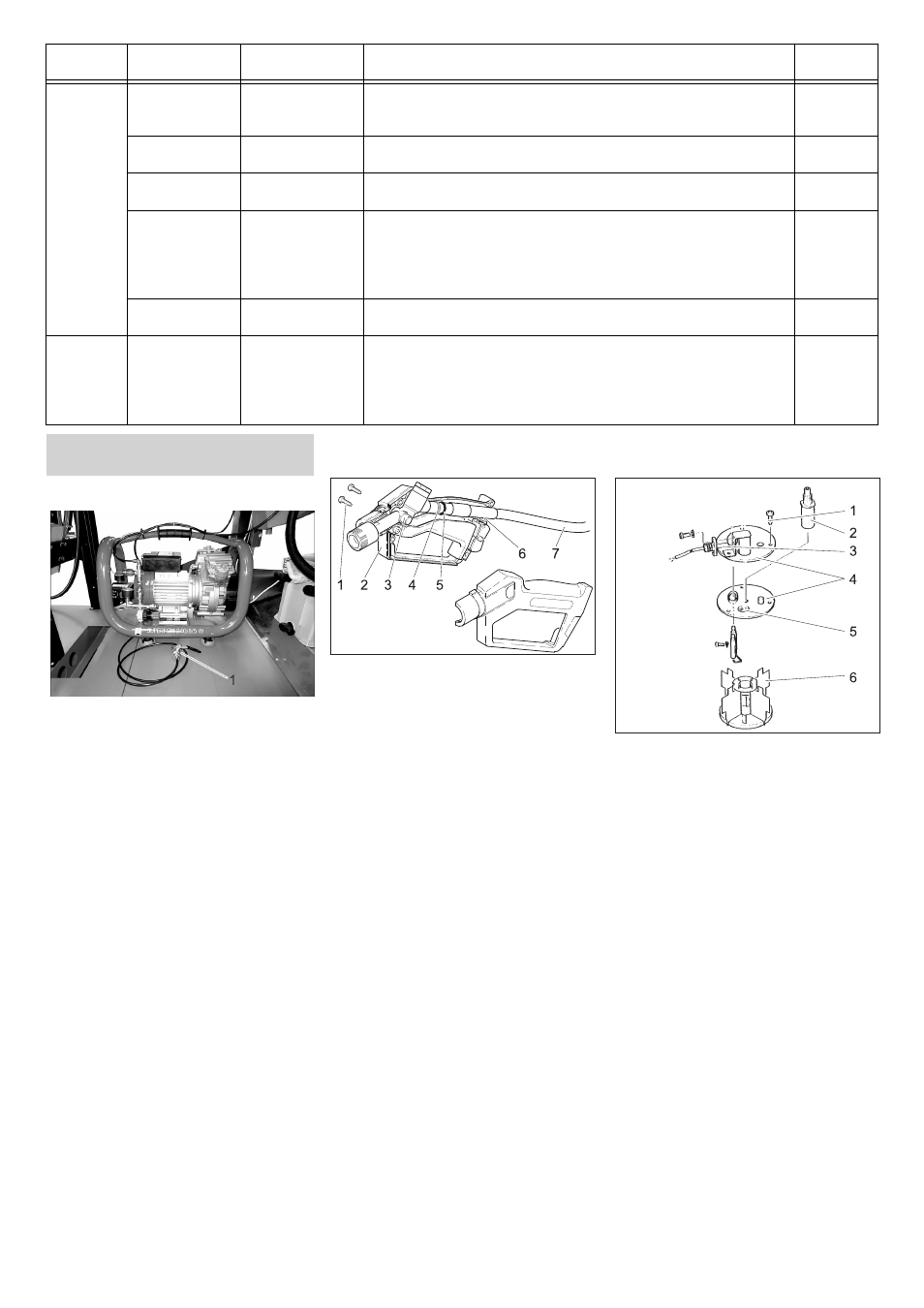

1 Клапан для спуска конденсата
Удерживать клапан для слива кон-
денсата над шахтой или приемным
резервуаром.
Открыть клапан для слива конденса-
та и спустить конденсат.
Закрыть клапан для слива конденса-
та.
1 Винт
2 Половинки чашки рукоятки
3 Узловой элемент
4 Игольчатый подшипник
5 Уплотнительное кольцо
6 Плоскость соприкосновения трубки/
чашки рукоятки
7 шланг высокого давления
Открутить струйную трубку.
Выкрутить 6 винта.
Снять половинки чашки рукоятки.
Заполнить консистентной смазкой
пространство в чашке рукоятки для
игольчатого подшипника.
Смазать консистентной смазкой
игольчатый подшипник и О-образное
кольцо.
Смазать консистентной смазкой пло-
скость соприкосновения трубки/чаш-
ки рукоятки
Снова собрать половинки чашки ру-
коятки.
1 Винт
2 Держатель форсунок
3 Светочувствительный элемент
4 Крышка
5 Смотровое стекло
6 Ротаметр
Открутить трубопровод для подачи
топлива.
Вынуть сбоку светочувствительный
элемент из держателя.
Выкрутить 3 винта.
Снять крышку с держателем для све-
точувствительного элемента.
Снять ротаметр с держателя для
форсунок.
Очистить смотровое стекло.
Собрать все элементы в обратной
последовательности.
раз в год
Контроль без-
опасности рабо-
ты
Вся установка
Контроль безопасности работы согласно требованиям директив
по работе с жидкостными струйными установками / предотвра-
щению несчастных случаев.
Сервисная
служба
Техническое об-
служивание
Вся установка
Договор о проведении технического обслуживания с заменой
всех изношенных деталей.
Сервисная
служба
проверять
Регулятор темпе-
ратуры
Проверить работу обоих регуляторов температуры.
Сервисная
служба
заменить
Патрон фильтра
из активирован-
ного угля WSO
Закрыть запорный клапан системы подачи свежей воды (с обеих
сторон), выкрутить и промыть чашку фильтра, заменить патрон
фильтра новым патроном, снова собрать патрон и чашку филь-
тра, открыть запорный клапан системы подачи свежей воды вве-
сти установку в эксплуатацию.
Эксплуата-
ционник /
сервисная
служба
проверять
Насос установки
обратного осмоса
Информировать сервисную службу. Проверить характеристиче-
ские кривые (производительность насоса и давление)
Сервисная
служба
Один раз в
пять лет
или по
мере необ-
ходимости
очистить
Топливный бак
откачать остатки топлива. Удалить и утилизировать осадок. Очи-
стить топливный бак изнутри.
Служба
очистки то-
пливного
бака
Время
Действие
Соответствую-
щий узел
Проведение работ
Кем прово-
дится
Работы по техническому обслу-
живанию
Слить конденсат из компрессора
Смазать ручной пистолет-распыли-
тель
Очистить смотровое стекло для
контроля горения.
