Tvättplats 3 och 4 visas inte.
1 Finfilter färskvatten (80-100 μm, tillval)
2 Avstängningsventil färskvatten
3 Avstängningsventil färskvatten för av-
härdning
4 Avstängningsventil avhärdat vatten
5 Salttank
6 Hårdhetssensor
7 Styrhuvud basutbytare
8 Basutbytarflaska
9 RO-membran
10 Flödesmätare permeat
11 Fördelarblock
12 Drossel
13 Flottörbehållare kallvatten
14 Nivåbrytare BUFFERTBEHÅLLARE
FULL
15 Nivåbrytare PUMP RO PÅ
16 Nivåbrytare BUFFERTBEHÅLLARE
TOM
17 Avstängningsventil permeat-behållare
18 Buffertbehållare permeat
19 Tryckknapp vattenbrist RO
20 Manometer arbetstryck
21 Pump RO
22 Upptagningsventil avhärdat vatten
23 Aktivkolfilter
24 Finfilter
25 Saltventil i salttank
26 Magnetventil kallvatten
27 Magnetventil permeat
28 Högtryckspump
29 Överströmningsventil
30 Skumlans (2-verktygs utförande)
31 Blandningskammare skum (2-verktygs
utförande)
32 Handspruta (2-verktygs utförande)
33 Doseringspump
34 Handspruta med tvättborste (1-verk-
tygs utförande)
35 Blandningskammare skum (1-verktygs
utförande)
36 Magnetventil tryckavlastning
37 Tryckbrytare luft
38 Kompressor
39 Sugslang rengöringsmedel
40 Rengöringsmedelsfilter, fotventil
41 Magnetventil varmvatten
42 Avtappningsventil
43 Vattenbristsäkring
44 Flottörbehållare varmvatten
45 Cirkulationspump varmvatten
46 Temperatursensor varmvatten
47 Flödesbrytare
48 Temperatursensor brännarutgång
49 Brännare med flödesuppvärmning
50 Bränsletank (tillval)
51 Brännarfläkt med bränslepump
52 Magnetventil bränsle
53 Avgastermostat
54 Flamövervakning
55 Tryckregulator luft
56 Magnetventil
57 Fördelarblock luft
58 Doseringsventil luft
59 Tryckregulator vatten
60 Doseringspump
61 Kemibehållare
62 Fördelare vatten/rengöringsmedel
63 Magnetventil vatten/kemi
64 Doseringsventil vatten/kemi
65 Bypassventil halvlast med drossel, en-
dast hos högtryckmodul Typ 908

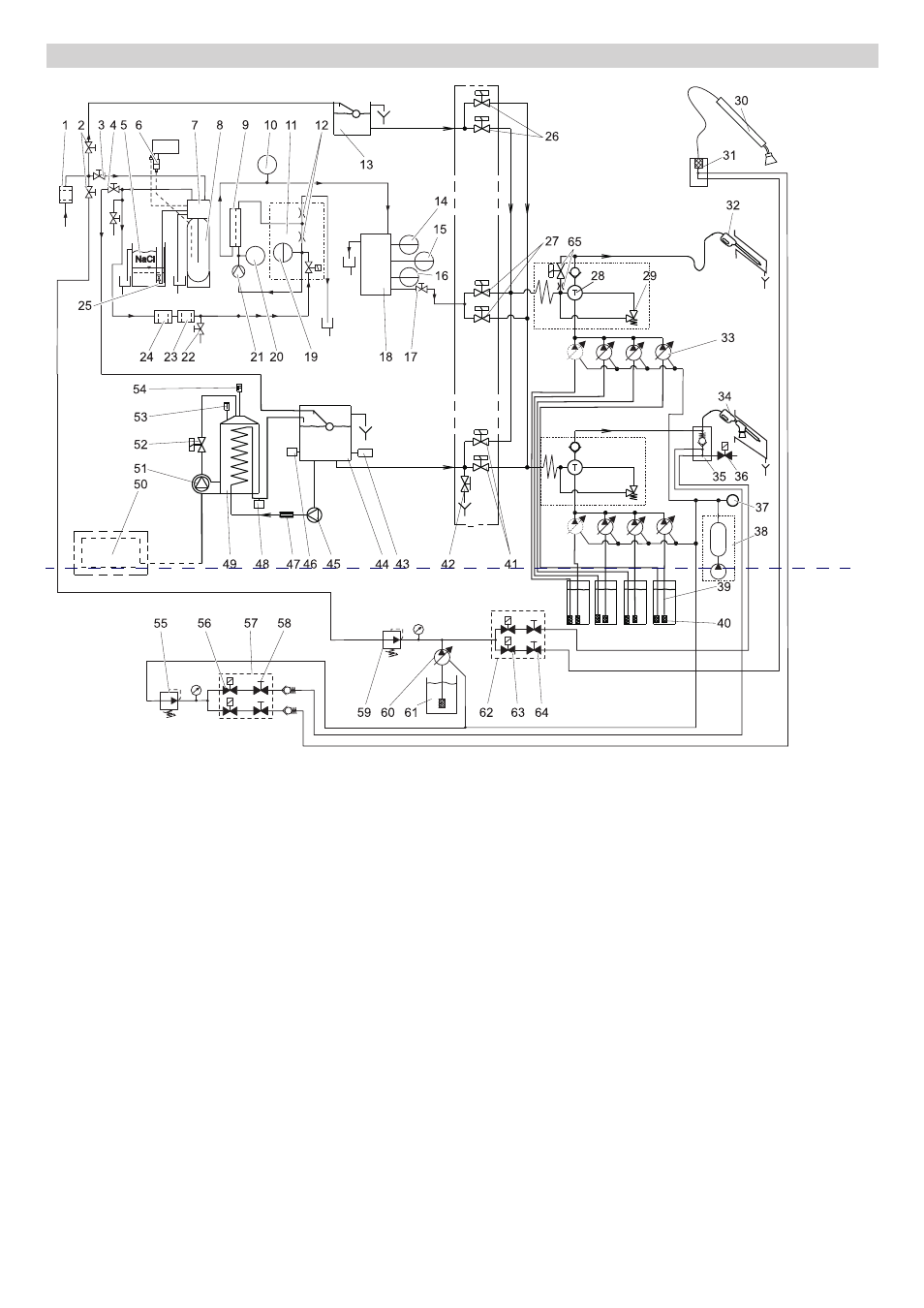

Flödesschema anläggning med torrskum
