- 36

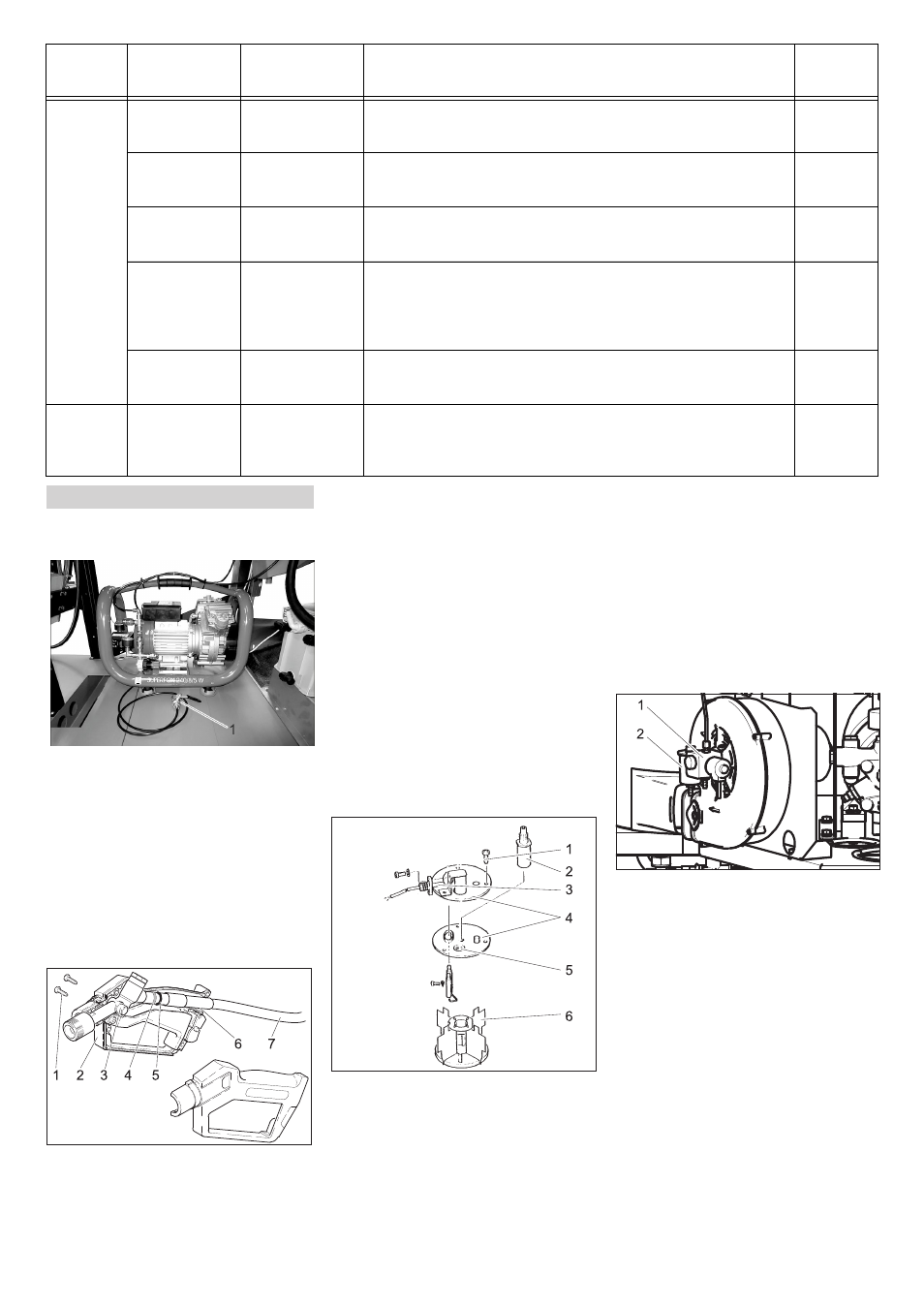

1 Válvula de evacuação do condensado
 Posicionar um recipiente de recolha por
baixo da válvula de escoamento da
água de condensação.
 Abrir a válvula de escoamento da con-
densação e escoar a água condensa-
da.
 Fechar a válvula de escoamento do
condensado.
1 Parafuso
2 Metade da platina
3 Peça de nó
4 Rolamento de agulhas
5 O-Ring
6 Superfície de contacto da tubagem/pla-
tina
7 Mangueira de alta pressão
 Desaparafusar a lança.
 Desaparafusar 6 parafusos.
 Remover a metade da platina.
 Encher a câmara do rolamento de agu-
lhas na metade da platina com massa
consistente.
 Lubrificar rolamento de agulhas e O-
Ring.
 Lubrificar a superfície de contacto da
tubagem/platina.
 Voltar a aparafusar as metades da pla-
tina.
1 Parafuso
2 Suporte do pulverizador
3 Sensor de luz
4 Tampa
5 Óculo de inspecção
6 Placa de travão
 Soltar a tubagem do combustível
 Retirar o sensor de luz lateralmente do
suporte.
 Desaparafusar 3 parafusos.
 Retirar a tampa com suporte e sensor
de luz.
 Retirar a placa de travão do suporte do
pulverizador.
 Limpar o óculo de inspecção.
 Montar as peças em ordem inversa.
1 Bomba do combustível
2 Caixa do filtro
 Bloquear a tubagem de admissão do
óleo.
 Retirar a caixa do filtro.
 Limpar o filtro com ar comprimido.
 Montar as peças em ordem inversa.
 Abrir a tubagem de admissão do óleo.
ƽ
Perigo
Perigo de queimaduras por óleo quente ou
componentes quentes da instalação.
Aguardar 15 minutos antes de proceder à
mudança do óleo, para permitir o arrefeci-
mento da bomba.
Aviso
O óleo velho só pode ser eliminado pelos
postos de recolha previstos na lei. P. f. en-
tregue os óleos usados nesses locais. Po-
Anualmente Controlo de se-
gurança
Toda a instalação Controlo de segurança, segundo directiva, para jactos de líquidos /
prescrições de prevenção de acidentes.
Serviço de
assistência
técnica
Manutenção Toda a instalação Contrato de manutenção com substituição de todas as peças de des-
gaste.
Serviço de
assistência
técnica
Controlar Regulador de tem-
peratura Controlar o funcionamento de ambos os reguladores de temperatura. Serviço de
assistência
técnica
Substituir Elemento filtrante
de carvão activo
WSO Fechar a válvula de bloqueio da água limpa (no local da instalação),
desaparafusar a taça do filtro e lavar, substituir o elemento filtrante
por um novo, montar novamente o novo elemento filtrante e a taça do
filtro, abrir a válvula de bloqueio da água limpa e colocar a instalação
em funcionamento. Explorador /
Serviço de
assistência
técnica
Controlar Bomba da instala-
ção RO Informar a assistência técnica. Controlar a linha identificadora (débito
e pressão). Serviço de
assistência
técnica
De 5 em 5
anos ou
sempre que
necessário Limpar Tanque de com-
bustível Retirar o combustível residual. Esvaziar os depósitos e eliminar. Lim-
par o tanque internamente. Serviço de
limpeza de
tanques
(depósitos)
Momento
da realiza-
ção Actividade Grupo de cons-
trução afectado Execução Por quem
Trabalhos de manutenção
Escoar a água de condensação no com-
pressor
Lubrificar a pistola pulverizadora manu-
al
Limpar o óculo de inspecção da monito-
rização de chama
Limpar o filtro da bomba do combustível
Mudança do óleo
144 PT
