- 44
Waarschuwing
Het apparaat mag alleen worden geplaatst
door
– Klantenservicemonteurs van KÄR-
CHER
– Door KÄRCHER geautoriseerde perso-
nen
ṇ Waarschuwing
Men moet er zich van verzekeren, dat in de
buurt van luchtinlaatopeningen geen uit-
laatgasemissies ontstaan.
Belangrijk is te zorgen voor voldoende ven-
tilatie en de uitlaatgassen volgens de voor-
schriften af te voeren.
Om het apparaat volgens de voorschriften
te kunnen opstellen dient aan de volgende
voorwaarden te zijn voldaan:
– Horizontaal, effen fundament volgens
afzonderlijke tekening (aanvragen bij
KÄRCHER).
– Elektrische aansluiting, zie „Technische
gegevens“.
– Wateraansluiting, zie „Technische ge-
gevens“.
– Voor gebruik in de winter voldoende
isolatie / verwarming van de water- en
brandstofleidingen voorzien.
– Afvalwaterschacht en volgens de voor-
schriften uitgevoerde afvoer van afval-
water .
– Voldoende verlichting op de wasplaats,
zodat de klanten veilig kunnen werken.
Installatie uitpakken en verpakkingsmateri-
aal voor hergebruik terbeschikkingstellen.
 De installatie door middel van stel-
schroeven op het basisframe op een
vlakke en waterpas installatieplaats uit-
richten.
 Bovenste rookgasmof van buiten op het
dak zetten en van binnen met de bijge-
leverde schroeven bevestigen.
 Hogedrukslang aan de installatie aan-
sluiten.
 Hogedrukslang met handspuitpistool
verbinden.
 Straalbuis met handspuitpistool verbin-
den.
 Alle wartelmoeren met de hand aan-
draaien.
Voor de scheiding van het drinkwaternet
moet een systeemscheider type BA, cate-
gorie 4 tussen de installatie en het drinkwa-
ternet ingebouwd worden. Tevens moeten
de lokaal geldende voorschriften in acht
genomen worden.
Waarschuwing
Verontreinigingen in het aangevoerde wa-
ter kunnen de installatie beschadigen. Kär-
cher adviseert om een waterfilter te
gebruiken (zie „Toebehoren“).
Om ervoor te zorgen dat de installatie goed
tegen vorst beveiligd is, moet de watertoe-
voer tegen vorst zijn afgeschermd (bijv.
door isolatie en bijverwarming).
ṇ Waarschuwing
Beschadigingsgevaar voor de installatie
wanneer deze met ongeschikt water wordt
verzorgd. Deze installatie mag alleen in
combinatie met drinkwater worden ge-
bruikt.
Eisen aan de kwaliteit van ongezuiverd wa-
ter:
Aansluitwaarden zie „technische gege-
vens“.

Toevoerslang van onderen door de in-
stallatie-opening halen en aansluiten.
ƽ Gevaar
Gevaar door elektrische spanning!
De netaansluiting moet door een ervaren
electricien uitgevoerd worden en beant-
woorden aan de vereisten van IEC 60664-
1.
De installatie dient door een aardlekscha-
kelaar met een uitschakelstroom kleiner
dan of gelijk aan 30 mA gezekerd te wor-
den.
Waarschuwing
In de toevoerleiding van de installatie moet
op goed toegankelijke plaatsen een duide-
lijk aangegeven noodschakelaar geïnstal-
leerd worden, waarmee de hele installatie
uitgeschakeld kan worden.

Na de aansluiting van de installatie de
draairichting van de circulatiepomp
warm water en de circulatiepomp was-
plaatsverwarming (optie) controleren.
Waarschuwing
De max. toegestane onderdruk in de
brandstofleiding (gemeten tussen brand-
stoffilter en brandstofpomp) bedraagt 0,4
bar.

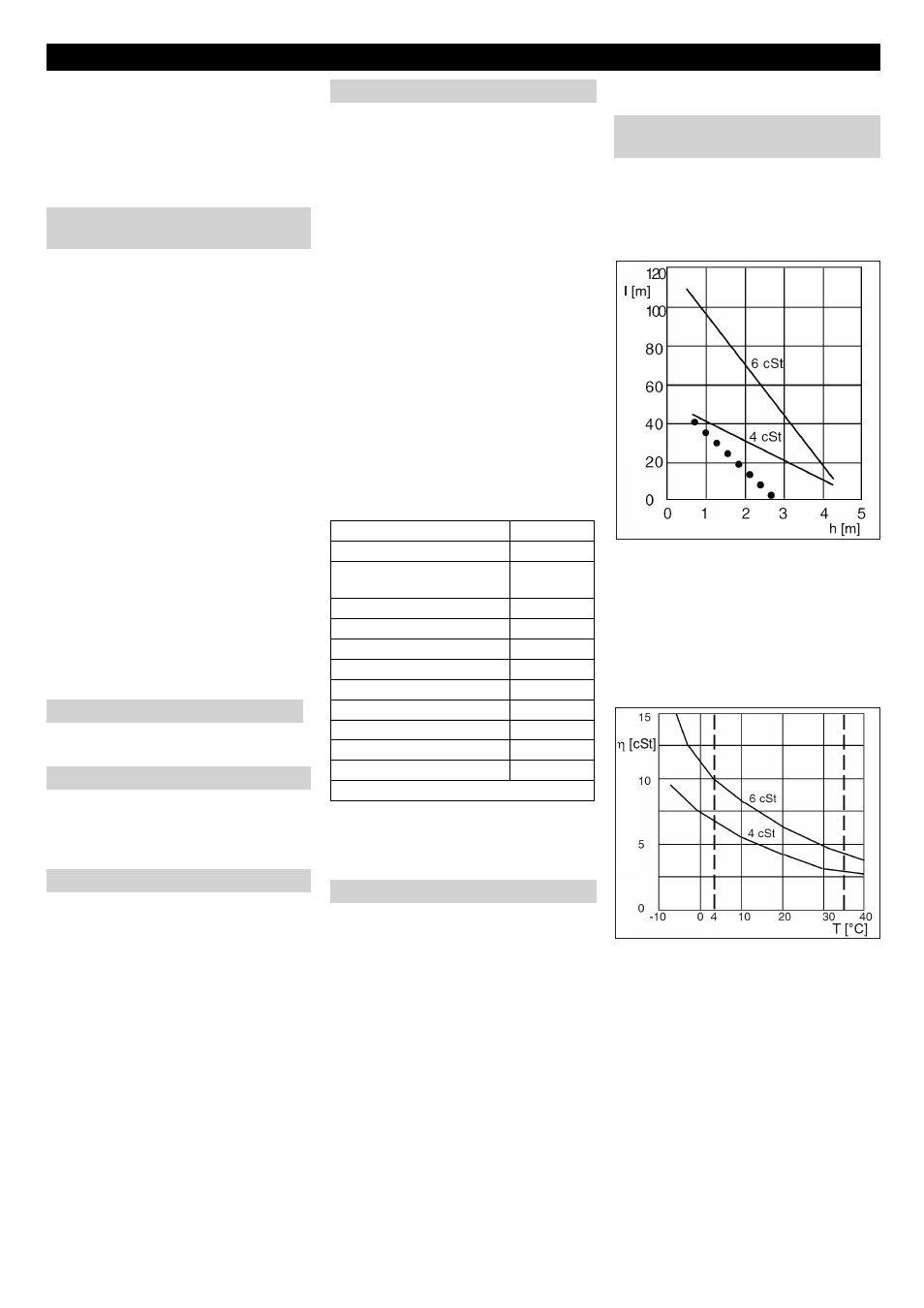

De onderdruk hangt af van:
– lengte van de leiding
– aanzuighoogte
– Armaturen, aftakkingen en hoeken in
de zuigleiding (stippellijn in het schema)
– Diameter van de leiding (vanaf +4 °C
scheidt stookolie EL parafine af, die
zich vastzet op de binnenzijde van de
leidingt)
– Viscositeit van de stookolie (afhankelijk
van de temperatuur)
Maatregelen tegen een te hoge onderdruk
zijn:
– Minimale binnendiameter van de lei-
ding 6 mm
– korte, zo recht mogelijke leidingen
– maximale viscositeit 4...6 cSt bij 20 °C
– In extreme gevallen afzonderlijke
brandstofleiding met transportpomp ge-
bruiken
– Stookolie voorverwarmen, zuigleiding
van bijverwarming voorzien
– Bij vorstgevaar stookolie met additie-
ven gebruiken die de vloeibaarheid ver-
beteren (winterstookolie)
Installatie installeren (alleen voor vaklui)
Voorbereiding van de plaats van in-
stallatie
Installatie uitpakken
Installatie uitrichten en opstellen
Aanbouwdelen monteren
Rookgasmof
Reinigingsgereedschap
Wateraansluiting
Parameter Waarde
pH-waarde 6,5...9,5
Geleidend vermogen max. 1000
μS/cm
Koolwaterstoffen < 0,01 mg/l
Chloride < 250 mg/l
Calcium < 200 mg/l
Totale hardheid < 28 °dH
IJzer < 0,2 mg/l
Mangaan < 0,05 mg/l
Koper < 0,02 mg/l
Sulfaat < 240 mg/l
Actieve chloor < 0,1 mg/l
vrij van kwalijke geurtjes
Elektrische aansluiting
Brandstofleiding naar de externe
brandstoftank
101 NL
