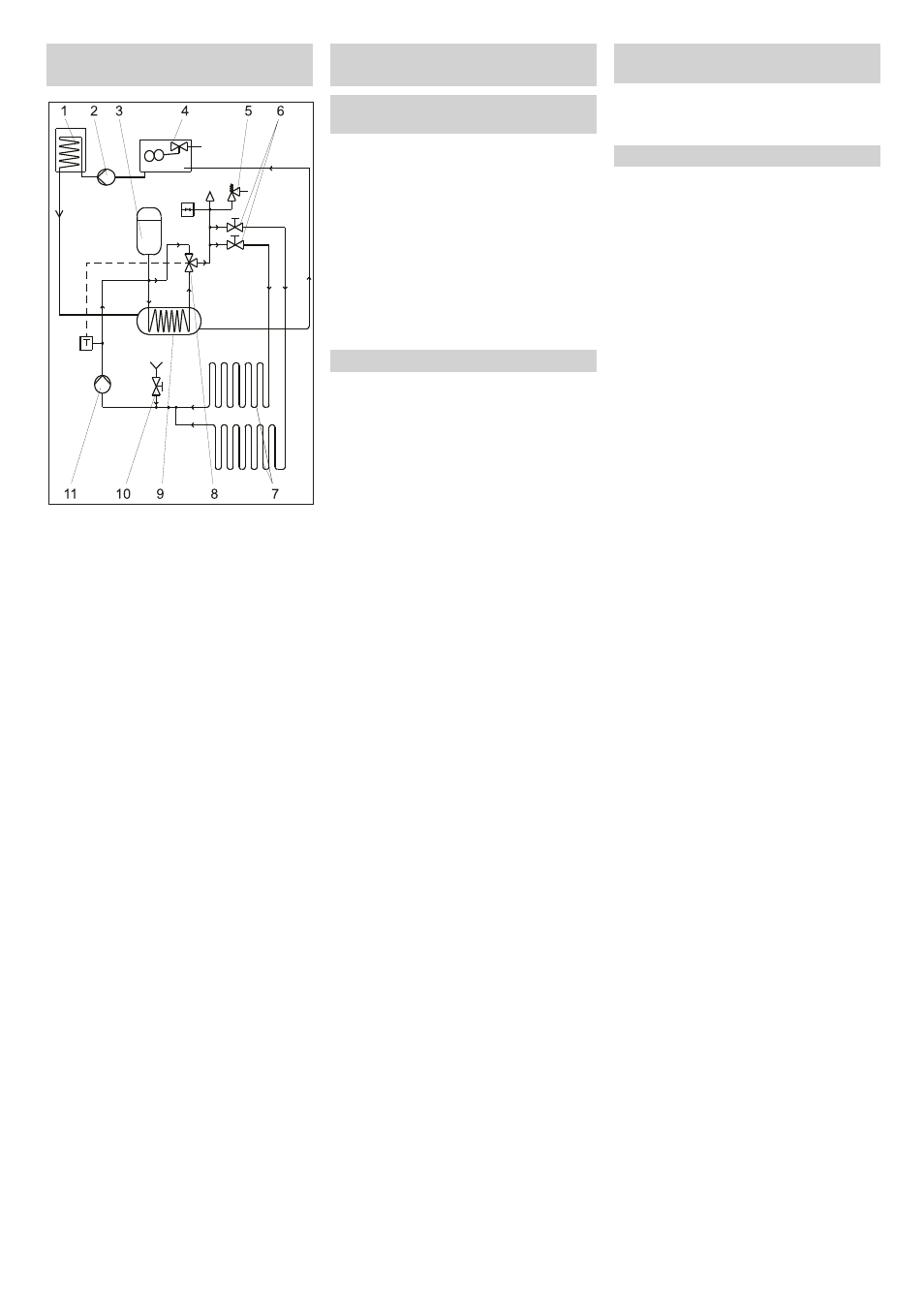

Local de lavagem 3 e 4 não representados.
1 Queimador com aquecedor contínuo
2 Bomba de circulação da água quente
3 Recipiente de compensação
4 Reservatório com flutuador de água
quente
5 Válvula de segurança
6 Válvula de bloqueio da tubagem de
avanço
7 Tubagem do aquecimento do local de
lavagem
8 Válvula mista de termostato
9 Permutador de calor
10 Válvula de bloqueio da tubagem de en-
chimento
11 Bomba de circulação do aquecimento
do local de lavagem
–
Abre em caso de ser ultrapassada a
pressão de serviço permitida e portanto
também ao soltar a alavanca da pistola
pulverizadora manual e conduz a água
no circuito. Ao abrir novamente a pisto-
la pulverizadora manual, o jacto de alta
pressão estará imediatamente à dispo-
sição.
A válvula de descarga vem regulada e se-
lada da fábrica. A regulação só pode ser
efectuada pelo serviço de assistência téc-
nica.
–
A válvula de segurança protege o cir-
cuito de água quente do aquecimento
do local de lavagem (opção) contra
uma pressão excessiva.
–
Regula a temperatura de avanço para o
aquecimento do local de lavagem (op-
ção) em dependência da temperatura
de retorno.
Se o queimador não efectuar a ignição ou
se durante a operação a chama se apagar,
o dispositivo de monitorização da chama
fecha a válvula magnética do combustível
e desliga o ventilador do queimador.
–
Se a temperatura do gás de escape ex-
ceder o valor permitido, o termostato do
gás de escape desliga o queimador e
bloqueia-o.
–
Se, devido à remoção de água quente
e a consequente entrada de água fria, a
temperatura da água no reservatório
com flutuador da água quente baixar, o
sensor da temperatura liga a bomba de
circulação da água quente e volta a
desligá-la ao atingir a temperatura má-
xima.
–
Impede a formação de vapor na caldei-
ra de passagem.
–
Após o arranque da bomba de circula-
ção da água quente o relé amperimétri-
co liga o queimador.
–
Desliga o queimador em caso de um ní-
vel insuficiente de água no reservatório
com flutuador da água quente.
–
O disjuntor do motor interrompe o cir-
cuito quando o motor estiver sobrecar-
regado.
Se a dureza residual da água descalcifica-
da exceder o valor limite, o comando calcu-
la a capacidade residual da garrafa do
permutador das bases.
O mais tardar na noite seguinte é iniciada a
regeneração da garrafa do permutador das
bases.
Numa situação de falta de água a instala-
згo й imobilizada de modo a evitar o fun-
cionamento a seco da bomba.
Desactiva a bomba, assim que o reservató-
rio de compensação do permeato estiver
cheio.
Liga a bomba RO para a produção de per-
meato.
Emite um sinal para a instalação assim que
o reservatório de compensação do perme-
ato estiver vazio.
Aquecimento do local de lavagem
(opção)
Dispositivos de monitorização e de
segurança
Válvula de descarga da bomba de alta
pressão
Válvula de segurança
Válvula mista de termostato
Monitorização de chama
Termostato do gás de escape
Regulador de temperatura
Limitador da temperatura
Relé amperimétrico
Dispositivo de protecção contra a falta
de água
Disjuntor do motor
Sensor água pesada
Interruptor de pressão da falta de água
RO
Interruptor de nível do reservatório de
compensação cheio
Interruptor de nível Bomba RO lig
Interruptor de nível do reservatório de
compensação vazio
