17
Mosóhely 3 és 4 nincs az ábrán.
1 Friss víz finomszűrő (80-100 μm, opcio-
nális)
2 Friss víz zárószelepe
3 Zárószelep friss víz lágyításához
4 Lágyított víz zárószelepe
5 Sótartály
6 Keménység érzékelő
7 Báziscserélő vezérlőfeje
8 Báziscserélő palack
9 RO membránok
10 Permeát átfolyásmérője
11 Elosztó blokk
12 Fojtószelep
13 Úszótartály hideg víz
14 PUFFER TARTÁLY TELE szintkapcso-
ló
15 SZIVATTYÚ RO BE szintkapcsoló
16 PUFFERTARTÁLY ÜRES szintkapcso-
ló
17 Permeát tartály zárószelepe
18 Permeát puffer tartály
19 RO vízhiány nyomókapcsoló
20 Munkanyomás manométere
21 RO szivattyú
22 Lágyított víz kivételi szelepe
23 Aktívszén szűrő
24 Finomszűrő
25 Sólé szelep a sótartályban
26 Mágnes szelep hideg víz
27 Mágnes szelep permeát
28 Nagynyomású szivattyú
29 Túlfolyó szelep
30 Kézi szórópisztoly mosókefével
31 Adagoló szivattyú
32 Nyomáskapcsoló levegő
33 Kompresszor
34 Tisztítószer szívócsöve
35 Tisztítószer szűrő, talpszelep
36 Meleg víz mágnes szelepe
37 Leeresztő szelep
38 Vízhiány biztosíték
39 Úszótartály melegvíz
40 Melegvíz keringető szivattyú
41 Melegvíz hőmérséklet érzékelője
42 Áramlási érzékelő
43 Égőfej kimenet hőmérséklet érzékelője
44 Égető átfolyó hevítővel
45 Tüzelőanyag tartály (opcionális)
46 Égőfej ventillátor tüzelőanyag szivat-
tyúval
47 Tüzelőanyag mágnes szelepe
48 Füstgáz termosztát
49 Láng-felügyelet
50 Bypass szelep, félterhelés folytószelep-
pel, csak 908. típusú magasnyomású
modul esetén
2-szerszámos kivitel (opcionális)
A Magasnyomás mágnes szelepe
B Hab mágnes szelepe
C Kézi szórópisztoly sugárcsővel
D Mosókefe
Funkció

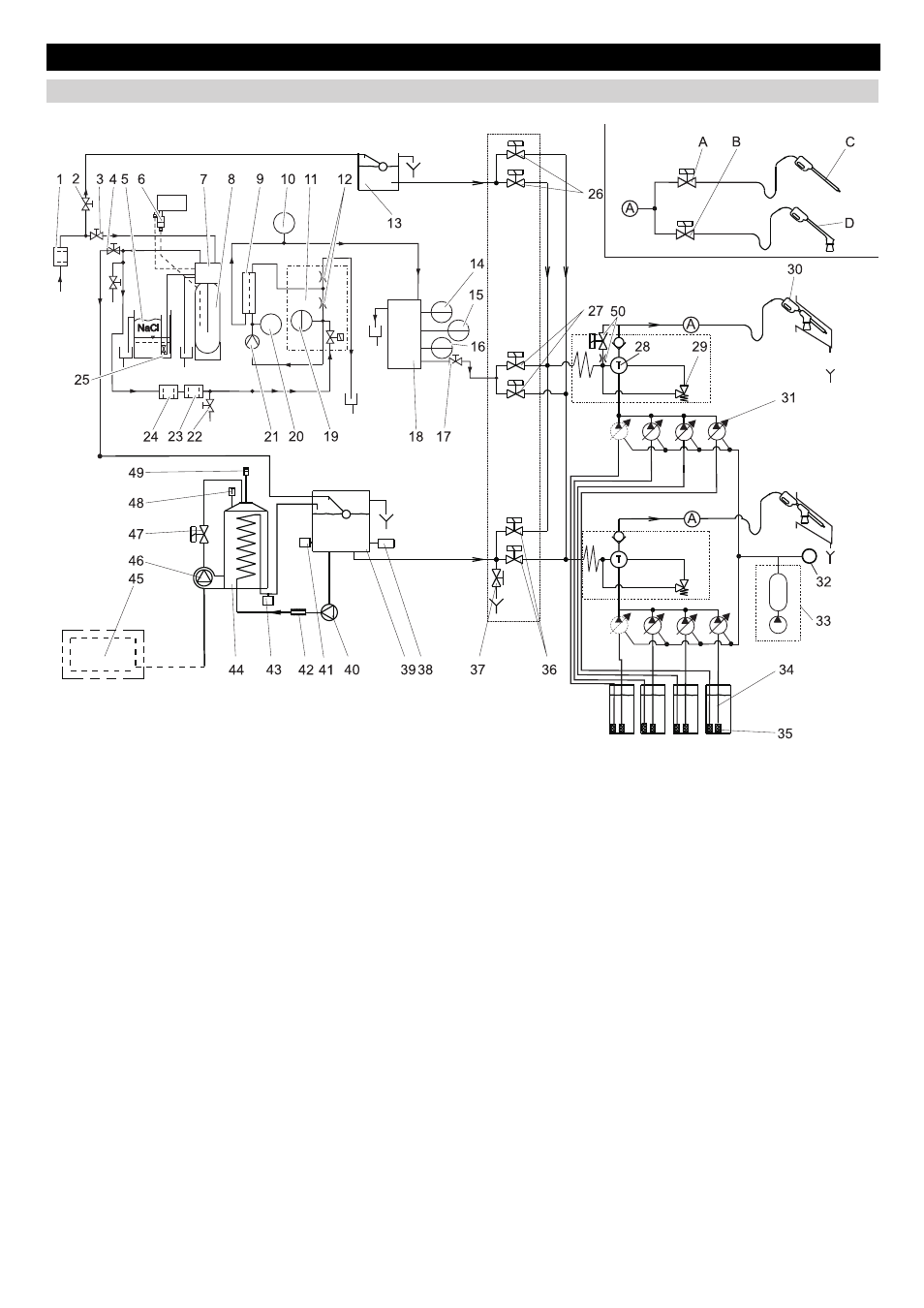

Nedves hab berendezés folyási vázlata
