- 6

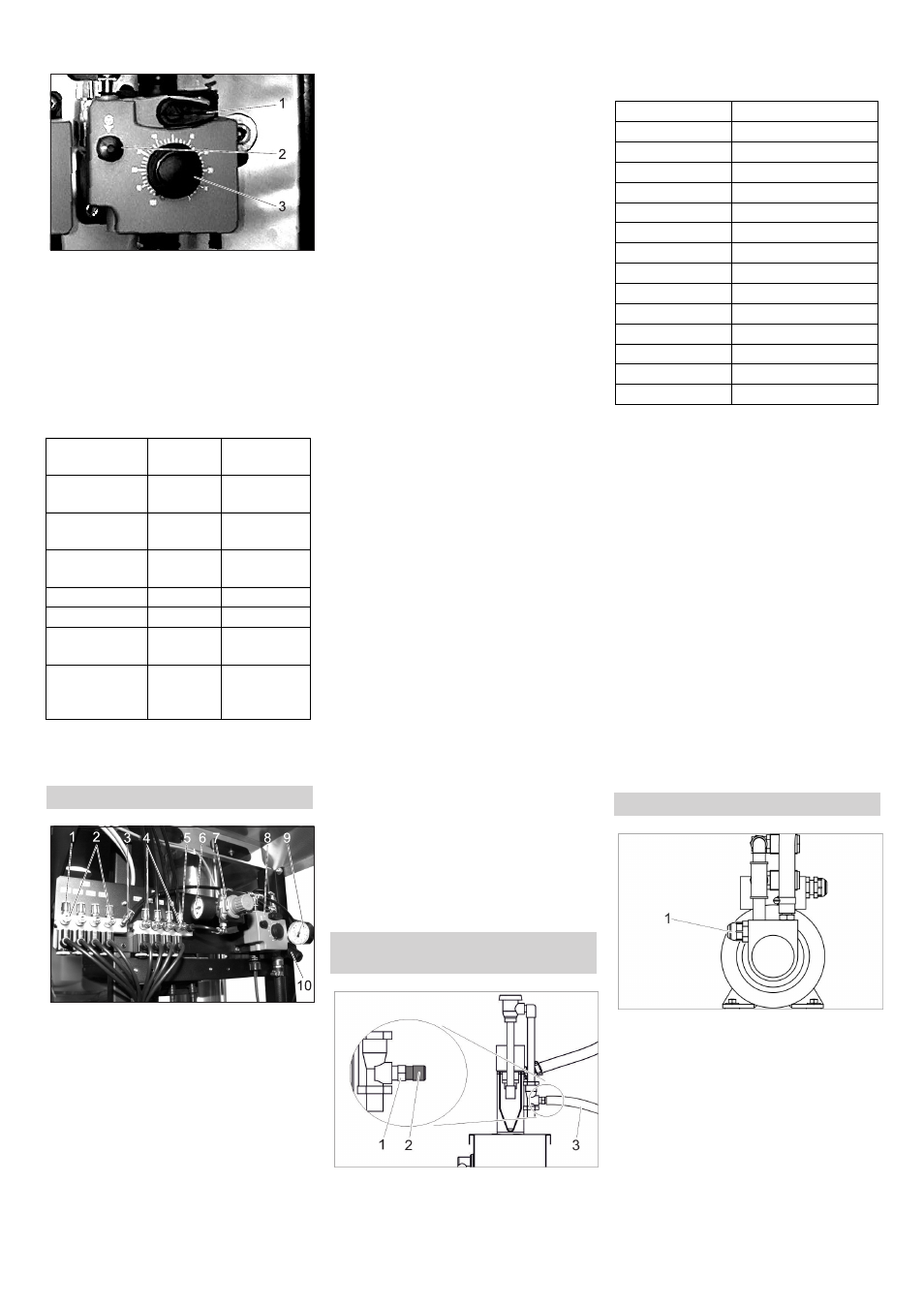

1 Ilmausvipu
2 Ilmauspainike
3 Annostusmäärän säätönuppi
 Vedä annostusmäärän säätönuppi
ulos.
 Painele ilmauspainiketta usean kerran
alas ja päästä painike välillä vapaaksi ja
kierrä samanaikaisesti säätönuppi ha-
luttuun arvoon.
 Päästä ilmauspainike vapaaksi.
 Paina annostusmäärän säätönuppi si-
sään.
1 Lähtö vesi/puhdistusaine
2 Annosteluventtiili vesi/puhdistusaine
3 Sisääntulo vesi/puhdistusaine
4 Ilman annosteluventtiili
5 Ilman poistokohta
6 Manometri paineilma
7 Paineenalennin ilma
8 Annostelupumppu
9 Manometri vesi
10 Paineenalennin vesi
 Puhtaan veden tulo avataan.
 Pesuohjelma "Vaahtopesu" käynniste-
tään jossakin pesupaikassa.
 Aseta paineenalennin arvoon 0,25 MPa
(2,5 bar).
 Säädä vaahtoaseman annostelupum-
pun arvoksi 20%.
Katso suoritustapa kohdasta "Annoste-
lupumppujen säätö".
 Puhtaan veden tulo avataan.
 Letku irrotetaan veden / kemiallisen ai-
neen jakoyksikön poistokohdasta ja
korvataan n. 400 mm:n letkukappaleel-
la (PVC-letkulla 6/4).
 Pesuohjelma "Vaahtopesu" käynniste-
tään tässä pesupaikassa.
 Säädä letkunpätkästä tuleva nestevirta
arvoon 300 ml/min veden/puhdistusai-
neen annosteluventtiilistä (mitataan
mittasylinterillä).
 Pesuohjelma "Vaahtopesu" lopetetaan.
 Letkukappale otetaan pois ja letku liite-
tään taas pesupaikkaan.
 Toista veden/kemikaalin annostelu-
venttiilien säätö jäljellä olevissa pesu-
paikoissa.
 Säädä ilman paineenalentimen arvoksi
0,25 MPa (2,5 bar).
 Huoltotyökalu 6.901-074.0 asetetaan il-
man jakoyksikön poistokohdan ja pesu-
paikkaan menevän letkun väliin.
 Pesuohjelma "Vaahtopesu" käynniste-
tään tässä pesupaikassa.
 Ilman annosteluventtiili säädetään niin,
että huoltotyökalun painemittari näyttää
0,15 MPa (1,5 bar).
 Pesuohjelma "Vaahtopesu" lopetetaan.
 Huoltotyökalu otetaan pois ja pesupaik-
kaan menevä letku liitetään taas ilman
jakoyksikköön.
 Ilman annosteluventtiilien säätö toiste-
taan jäljellä olevissa pesupaikoissa.
Ohje
Perussäätöjen jälkeen vaahdon rakennetta
tulisi muuttaa vain ilman annosteluventtii-
leistä.
1 Pesuaineliuoksen tulo
2 Suutinsegmentti
3 Puhdistusaineen imuletku
 Vedä imuletku irti.
 Valitse suutin toivotuttuun sekoitussuh-
teeseen:
Asetus für RM 801:lle, 10:1. Valitse sininen
suutin RM 801:tä varten.

Työnnä suutin pesuaineen sisäänme-
noon pohjaan asti.
 Liitä imuletku.
 Säädä ilman paineenalennin arvoon 3
bar.
Varo
Vaurioitumisvaara happamesta puhdistus-
aineesta johtuen. Vannepuhdistuksessa
saa käyttää vain alkaalista puhdistusainet-
ta.
Huomautus:
Kun perusasetukset on suoritettu, suihku-
tuskuvio on vielä jälkisäädettävä paineil-
man paineenalenninta säätämällä.
Tasainen levitys vanteille helpottuu, kun
vanteenpuhdistusainetiivisteeseen sekoi-
tetaan soveltuvaa väriainetta.
1 Säätöruuvi
 Säädä tarvittaessa microemulsion pai-
netta säätöruuvia kiertämällä.
Perussäätö
Puhdis-
tusaine Säätönupin
asento (%)
Korkeapaine-
pesu RM 806 50
Märkävaahto
(valinnainen) RM 806 50
Kuivavaahto
(valinnainen) RM 812 50
Kuumavaha RM 820 50
Kuivausvaha RM 821 50
Lian irrotus (va-
linnainen) RM 806 50
Hyönteisten ir-
rotus (valinnai-
nen) RM 803 50
Kuivavaahtoasema
Veden perussäätö
Perusasetus vesi/kemia
Ilman perussäätö
Vanteenpuhdistusaine
(valinnainen)
Suuttimen väri Vesi/pesuaine
ei suutinta 1:1
harmaa 1,2:1
musta 2:1
beige 4:1
punainen 6:1
valkoinen 9:1
sininen 10:1
vaaleanruskea 13:1
vihreä 21:1
oranssi 26:1
ruskea 30:1
keltainen 38:1
violetti 50:1
vaaleanpunainen 100:1
Perusasetus vesi/kemia
Ilman perussäätö
Microemulsio (valinnainen)
