Nie przedstawiono stanowisk myjących 3 i
4.
1 Filtr dokładny świeżej wody (80-100
μm, opcja)
2 Zawór odcinający dopływ słodkiej wody
3 Zawór odcinający świeżą wodę do
zmiękczenia
4 Zawór odcinający wody zmiękczonej
5 Zbiornik soli
6 Czujnik twardości
7 Głowica sterująca kationitu
8 Butla kationitu
9 Membrana RO
10 Miernik przepływu permeatu
11 Blok rozdzielacza
12 Dławik
13 Zbiornik pływakowy zimnej wody
14 Włącznik poziomu ZBIORNIK BUFO-
ROWY PEŁNY
15 Włącznik poziomu ZAŁ. POMPA RO
16 Włącznik poziomu ZBIORNIK BUFO-
ROWY PUSTY
17 Zawór zamykający zbiornika na perme-
at
18 Zbiornik buforowy na permeat
19 Wyłącznik ciśnieniowy braku wody RO
20 Manometr - ciśnienie robocze
21 Pompa RO
22 Zawór spustowy zmiękczonej wody
23 Filtr z aktywnym węglem
24 Filtr ultradokładny
25 Zawór solanki w zbiorniku soli
26 Zawór elektromagnetyczny zimnej
wody
27 Zawór elektromagnetyczny permeatu
28 Pompa wysokociśnieniowa
29 Zawór przelewowy
30 Ręczny pistolet natryskowy ze szczotką
myjącą
31 Pompa dozująca
32 Wyłącznik ciśnieniowy powietrza
33 Kompresor
34 Wąż ssący środka czyszczącego
35 Filtr środka czyszczącego, zawór sto-
powy
36 Zawór elektromagnetyczny ciepłej
wody
37 Zawór spustowy
38 Zabezpieczenie przed pracą na sucho
39 Zbiornik ciepłej wody z pływakiem
40 Pompa obiegowa ciepłej wody
41 Czujnik temperatury ciepłej wody
42 Przepływomierz wskazujący
43 Czujnik temperatury wylotu palnika
44 Palnik z grzejnikiem przepływowym
45 Zbiornik paliwa (opcja)
46 Dmuchawa palnika z pompą paliwową
47 Zawór elektromagnetyczny paliwa
48 Termostat spalin
49 Kontrolka płomienia
50 Zawór obejściowy z obciążeniem poło-
wicznym z dławikiem, tylko w module
wysokociśnieniowym typu 908
Wersja dwunarzędziowa (opcja)
A Zawór elektromagnetyczny wysokiego
ciśnienia
B Zawór elektromagnetyczny piany
C Ręczny pistolet natryskowy z rurką stru-
mieniową
D Szczotka do mycia
Przeznaczenie

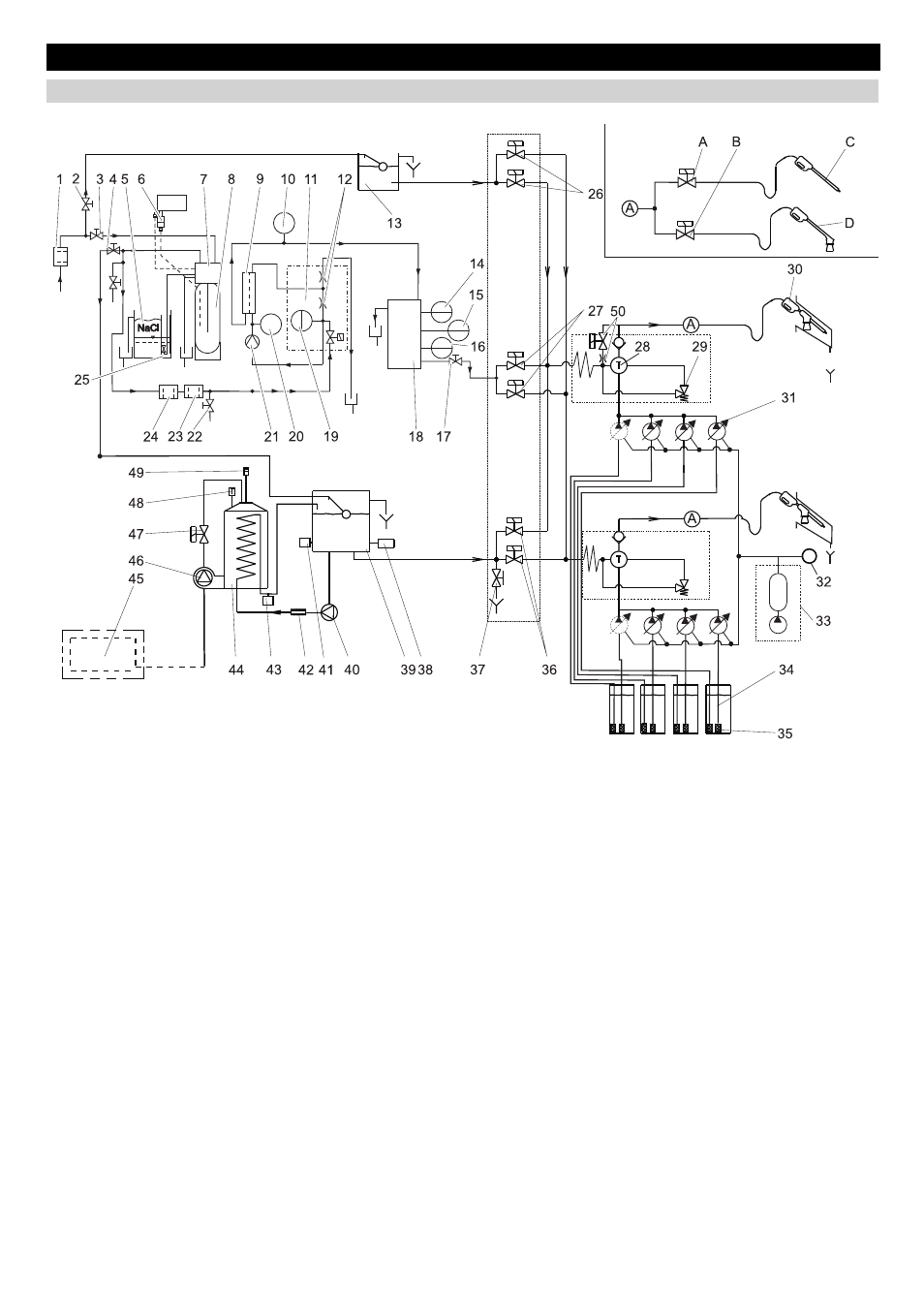

Schemat przepływu w instalacji z mokrą pianą
