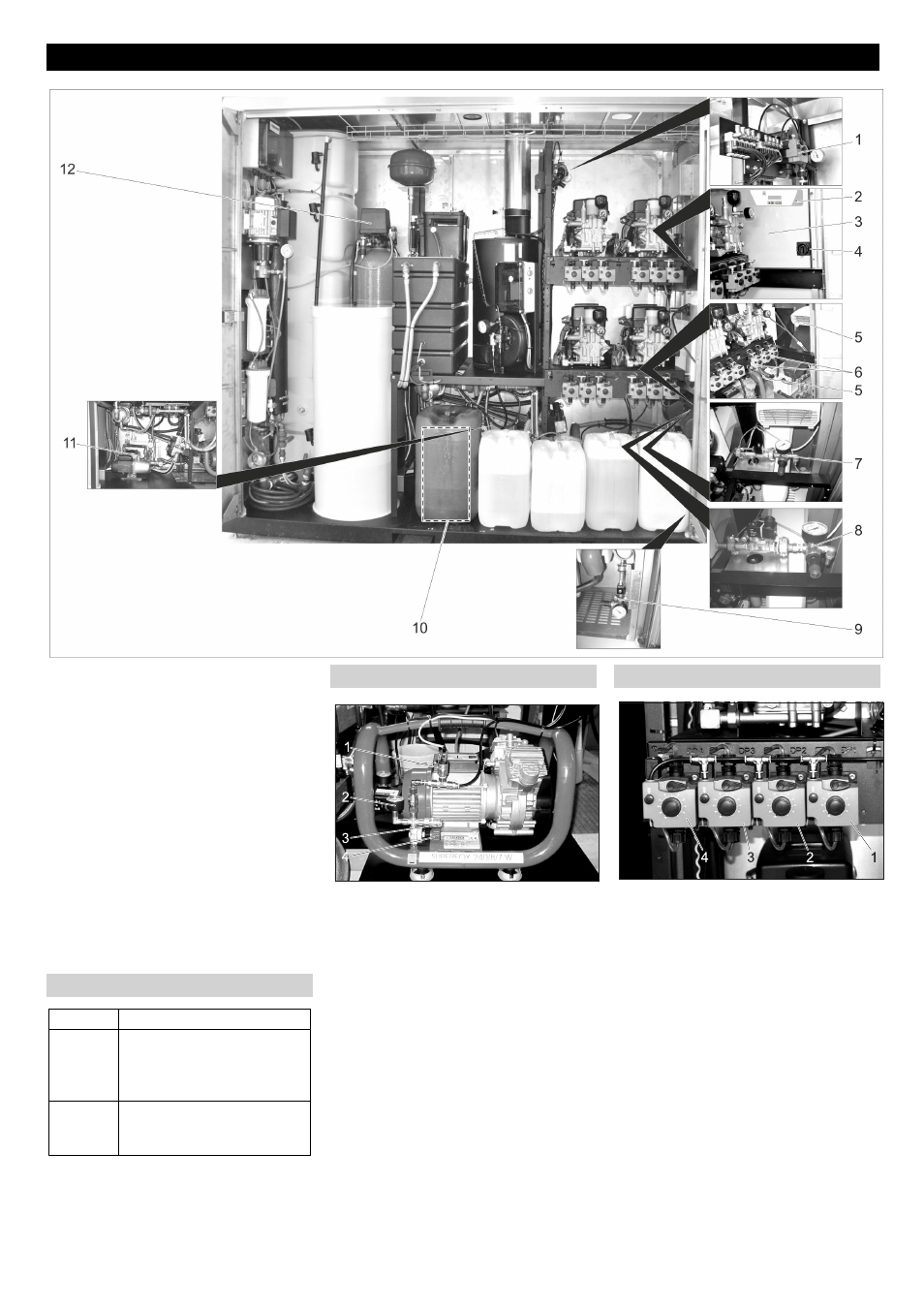

1 Estação de espuma seca
2 Display comando
3 Armário de distribuição
4 Interruptor principal
5 Termoventilador
6 Bombas de dosagem
7 Protecção anticongelante com água
perdida (opção), local de montagem 1
8 Protecção anticongelante de emergên-
cia (Opção)
9 Protecção anticongelante com água
perdida (opção), local de montagem 2
10 Local de montagem da limpeza de jan-
tes (opção) ou microemulsão (opção)
11 Permutador de calor do aquecimento
do local de lavagem
12 Cabeça do permutador de bases
1 Interruptor de pressão do ar
2 Manómetro
3 Ligação de ar comprimido para traba-
lhos de serviço
4 Redutor da pressão
 Ajustar o redutor da pressão em
0,4...0,5 MPa (4...5 bar).
1 Bomba doseadora da lavagem de alta
pressão (DP 1)
2 Bomba doseadora da cera quente (DP
2)
3 Bomba doseadora da conservação óp-
tima (DP 3)
4 Bomba doseadora opcional (DP 4),
com programas adicionais
Com as bombas de dosagem os produtos
de limpeza da água de lavagem são dose-
ados de acordo com o programa de lava-
gem e o equipamento da instalação.
Aviso
A quantidade da dosagem é ajustada de
forma óptima pelo técnico durante a mon-
tagem da instalação. Normalmente nгo й
necessário um reajuste.
Ajustes finos são efectuados no comando
(ver ajustes/comando). O ajuste base da
bomba doseadora nгo й modificado.
Ajustes
Interruptor principal
Posição
1
Instalação está em funciona-
mento.
Protecção anticongelante (op-
ção) activa.
0 Instalação completa fora de
serviço (também dispositivos
de protecção anticongelante).
