- 34

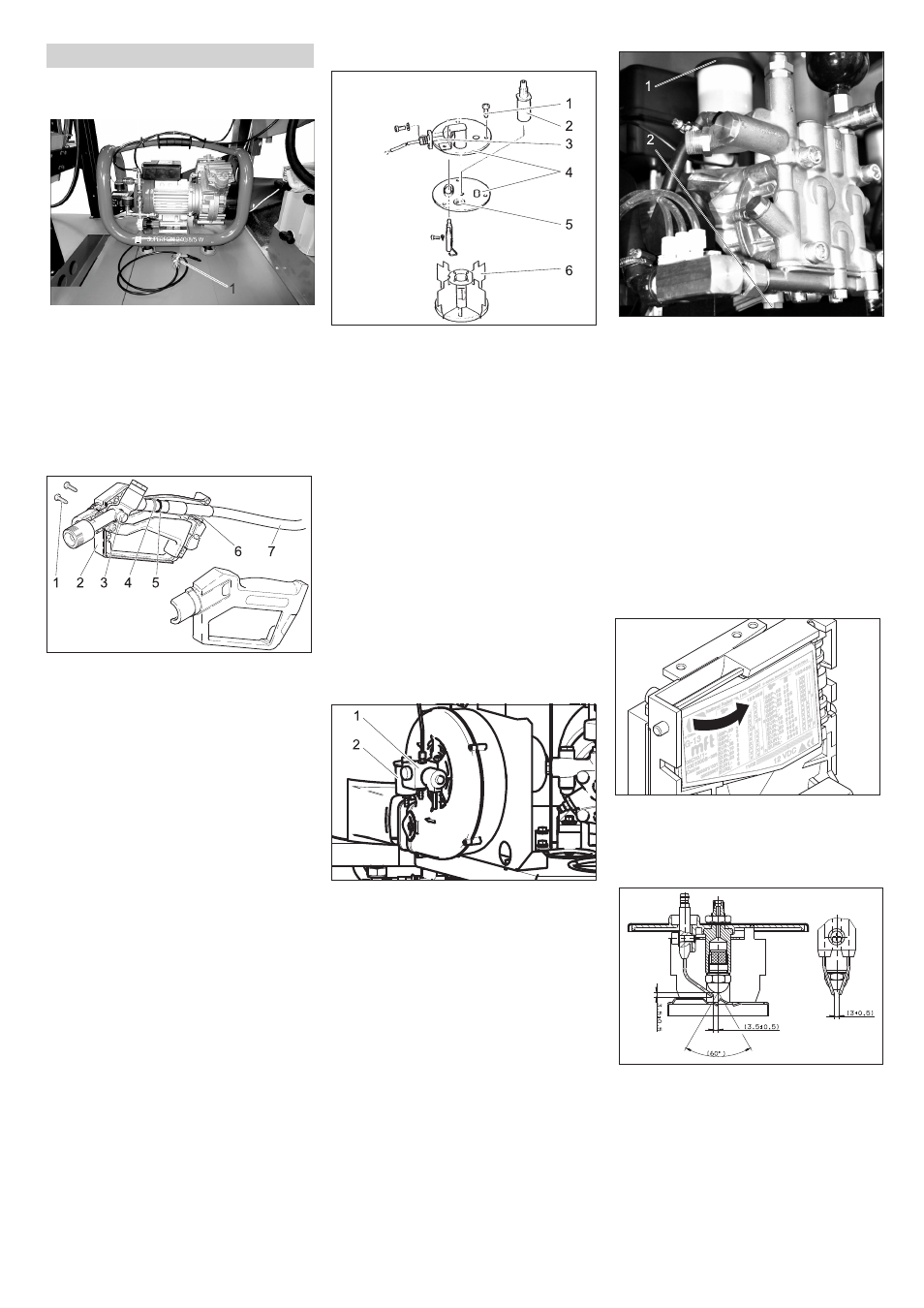

1 Kondenzátum leeresztő szelep
 A kondenzációs víz leeresztő szelepét
egy akna vagy felfogó tartály fölé tartsa.
 Nyissa ki a kondenzátum leeresztő sze-
lepet és engedje le a kondenzátumot.
 Zárja be a kondenzációs víz leeresztő
szelepet.
1 Csavar
2 Markolat felek
3 Csőkötés
4 Tűcsapágy
5 O-gyűrű
6 Cső/markolat érintkezési felülete
7 Nagynyomású tömlő
 Csavarozza le a sugárcsövet.
 6 csavart kicsavarni.
 Markolat feleket levenni.
 A tűcsapágy kamráját a markolat felek-
ben zsírral megtölteni.
 A tűcsapágyat és az O gyűrűt bezsíroz-
ni.
 Cső/markolat érintkezési felületét be-
zsírozni.
 A markolat feleket ismét összecsava-
rozni.
1 Csavar
2 Szórófej tartó
3 Fényérzékelő
4 Fedél
5 Kémlelőüveg
6 Torlasztótárcsa
 A tüzelőanyag vezetéket kioldani.
 A fényérzékelőt oldalról a tartóból ki-
húzni.
 3 csavart kicsavarni.
 A fedelet a fényérzékelő tartóval leven-
ni.
 A torlasztótárcsát a szórófej tartóról le-
venni.
 A kémlelő üveget megtisztítani.
 Az alkatrészeket fordított sorrendben
visszaszerelni.
1 Tüzelőanyag szivattyú
2 Szűrőház
 Olajellátást elzárni.
 A szűrő burkolatát lecsavarozni.
 A szűrőt sűrített levegővel kitisztítani.
 Az alkatrészeket fordított sorrendben
visszaszerelni.
 Az olajellátást kinyitni.
ƽ
Balesetveszély
Égési sérülésveszély forró olaj és a beren-
dezés forró alkatrészei által. A szivattyút
olajcsere előtt 15 percig hagyja lehűlni.
Tudnivaló
A fáradt olajat csak az erre kijelölt gyűjtőhe-
lyen szabad elhelyezni. Kérjük, ott adja le a
keletkező fáradt olajat. A környezet fáradt
olajjal történő szennyezése büntetendő.
1 Olajtartály fedele
2 Olaj leengedési csavar
 Tartsa készenlétben az olajfelfogó
edényt.
 Vegye le az olajtartály fedelét.
 Csavarja ki az olajleeresztő csavart és
fogja fel a fáradt olajat.
 A tömítőgyűrűt kicserélni és az olaj le-
eresztő csavart becsavarni.
 Az új olajat lassan töltse az olajtartályba
a „MAX“ jelig.
 Zárja le az olajtartályt a fedéllel.
 Juttassa a fáradt olajat az arra a célra
szánt gyűjtőhelyre.
 Nyissa ki az érmevizsgálót és az érme-
pályát egy nedves tisztítószeres rong-
gyal tisztítsa meg.
A gyújtóelektródák helyes beállítása az égő
működése szempontjából fontos. A beállí-
tási méretek a fent lévő rajzon láthatóak.
Karbantartási munkák
Engedje le a kondenzációs vizet a komp-
resszoron
Kézi szórópisztoly zsírzása
A lángőr figyelő ablakának tisztítása
A tüzelőanyag szivattyú szűrőjének tisz-
títása
Olajcsere
Érmenyílás tisztítása
Elektróda beállítása
463 HU
