Local de lavagem 3 e 4 não representados.
1 Filtro fino da água fresca (80-100 μm,
opção)
2 Válvula de bloqueio da água fresca
3 Válvula de retenção da água fresca
para a descalcificação
4 Válvula de bloqueio de água descalcifi-
cada
5 Depósito de sal
6 Sensor de dureza
7 Cabeça de comando do permutador de
bases
8 Garrafa do permutador de bases
9 Membrana RO
10 Caudalímetro do permeato
11 Bloco de distribuição
12 Estrangulador
13 Reservatório com flutuador da água fria
14 Interruptor de nível do RESERVATÓ-
RIO DE COMPENSAÇÃO CHEIO
15 Interruptor de nível BOMBA RO LIG
16 Interruptor de nível do RESERVATÓ-
RIO DE COMPENSAÇÃO VAZIO
17 Válvula de bloqueio recipiente do per-
meato
18 Reservatórios de compensação do per-
meato
19 Interruptor de pressão da falta de água
RO
20 Manómetro da pressão de serviço
21 Bomba RO
22 Válvula de remoção de água descalcifi-
cada
23 Filtro de carvão activo
24 Filtro fino
25 Válvula do líquido incongelável no re-
servatório do sal
26 Válvula magnética da água fria
27 Válvula magnética do permeato
28 Bomba de alta pressão
29 Válvula de descarga
30 Lança de espuma (2 versão de ferra-
mentas)
31 Câmara de mistura espuma (2 versão
de ferramentas)
32 Pistola pulverizadora manual (2 versão
de ferramentas)
33 Bomba de dosagem
34 Pistola pulverizadora manual com es-
cova de lavagem (1 versão de ferra-
mentas)
35 Câmara de mistura espuma (1 versão
de ferramentas)
36 Válvula magnética da descarga de
pressão
37 Interruptor de pressão do ar
38 Compressor
39 Tubo flexível de aspiração do detergen-
te de limpeza
40 Filtro do detergente, válvula de pé
41 Válvula magnética da água quente
42 Válvula de descarga
43 Dispositivo de protecção contra a falta
de água
44 Reservatório com flutuador de água
quente

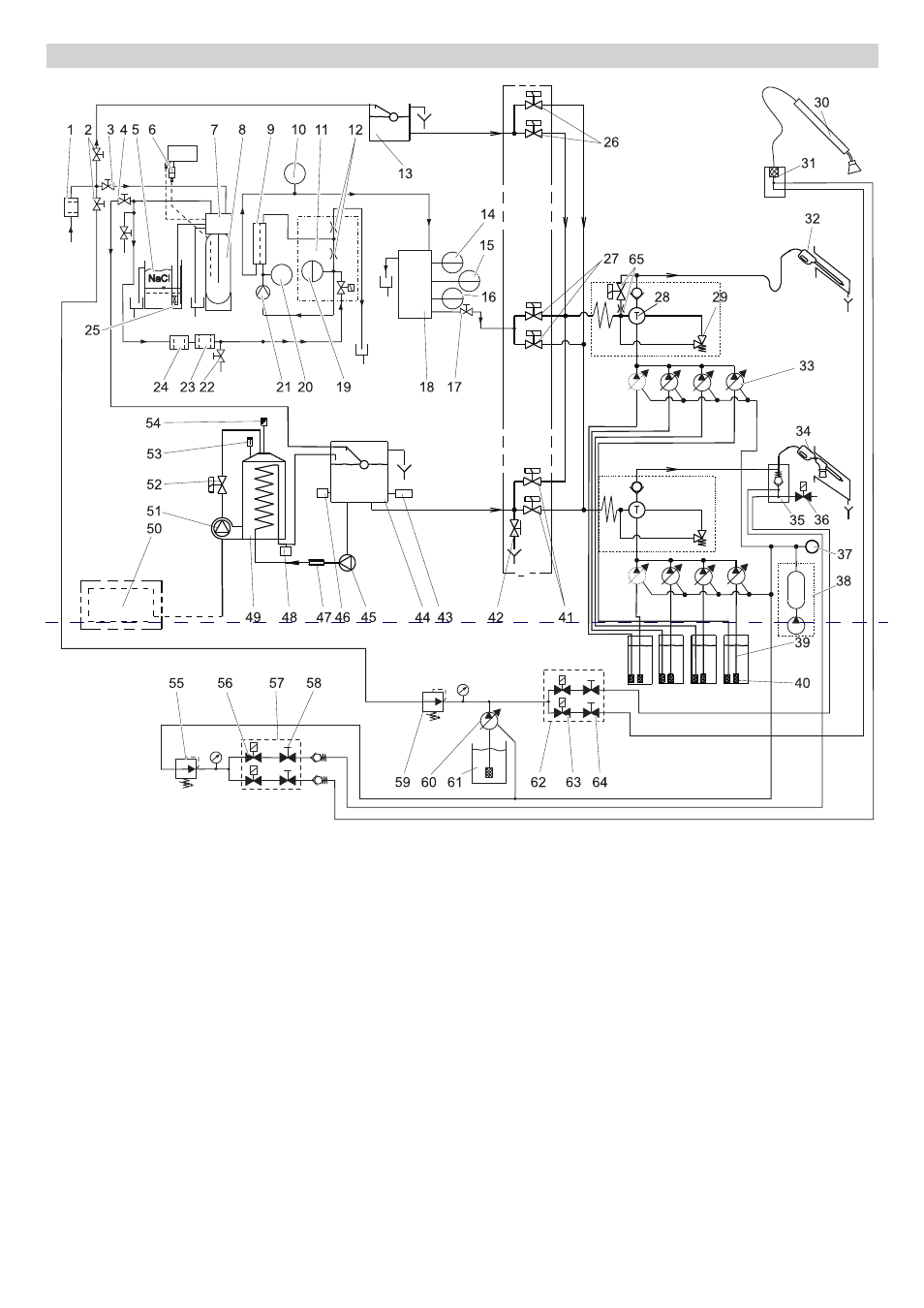

Diagrama de escoamento da instalação com espuma seca
