17
Vaskeplass 3 og 4 ikke vist.
1 Finfilter rentvann (80-100 μm, valgmu-
lighet)
2 Stengeventil rentvann
3 Stengeventil rentvann for avkalking
4 Stengeventil mykt vann
5 Salttank
6 Hardhetssensor
7 Styrehoode baseutbytter
8 Baseutbytterflaske
9 RO-membran
10 Gjennomstrømningsmåler permeat
11 Fordelerblokk
12 Strupeventil
13 Flottørbeholder kaldtvann
14 Nivåbryter BUFFERTANK FULL
15 Nivåbryter PUMPE RO PÅ
16 Nivåbryter BUFFERTANK TOM
17 Stengeventil permeat-beholder
18 Buffertank Permeat
19 Trykkbryter vannmangel RO
20 Manometer arbeidstrykk
21 Pumpe RO
22 Uttaksventil mykt vann
23 Aktivkullfilter
24 Finfilter
25 Saltlakeventil i salttank
26 Magnetventil kaldtvann
27 Magnetventil permeat
28 Høytrykkspumpe
29 Overstrømsventil
30 Skumlanse (2-verktøy utforming)
31 Blandingskammer skum (2-verktøy ut-
forming)
32 Høytrykkspistol (2-verktøy utforming)
33 doseringspumpe
34 Høytrykkspistol med vaskebørste (1-
verktøy utforming)
35 Blandingskammer skum (1-verktøy ut-
forming)
36 Magnetventil trykkavlastning
37 Trykkbryter luft
38 Kompressor
39 Sugeslange rengjøringsmiddel
40 Rengjøringsmiddelfilter, fotventil
41 Magnetventil varmtvann
42 Avtappingsventil
43 Lavvannssikring
44 Flottørbeholder varmtvann
45 Sirkulasjonspumpe varmtvann
46 Temperatursensor varmtvann
47 Strømningsovervåker
48 Temperatursensor brennerutgang
49 Brenner med gjennomløpsvarmer
50 Drivstofftank (Valgmulighet)
51 Brennervifte med drivstoffpumpe
52 Magnetventil drivstoff
53 Avgasstermostat
54 Flammeovervåkning
55 Trykkreduseringsventil luft
56 Magnetventil
57 Fordelingsblokk luft
58 Doseringsventil luft
59 Trykkreduseringsventil vann
60 doseringspumpe
61 Kjemikaliebeholder
62 Fordeler vann/rengjøringsmiddel
63 Magnetventil vann/kjemikalier
64 Doseringsventil vann/kjemikalier
65 Bypassventil halvlast med strupeventil,
kun ved høytrykksmodul type 908

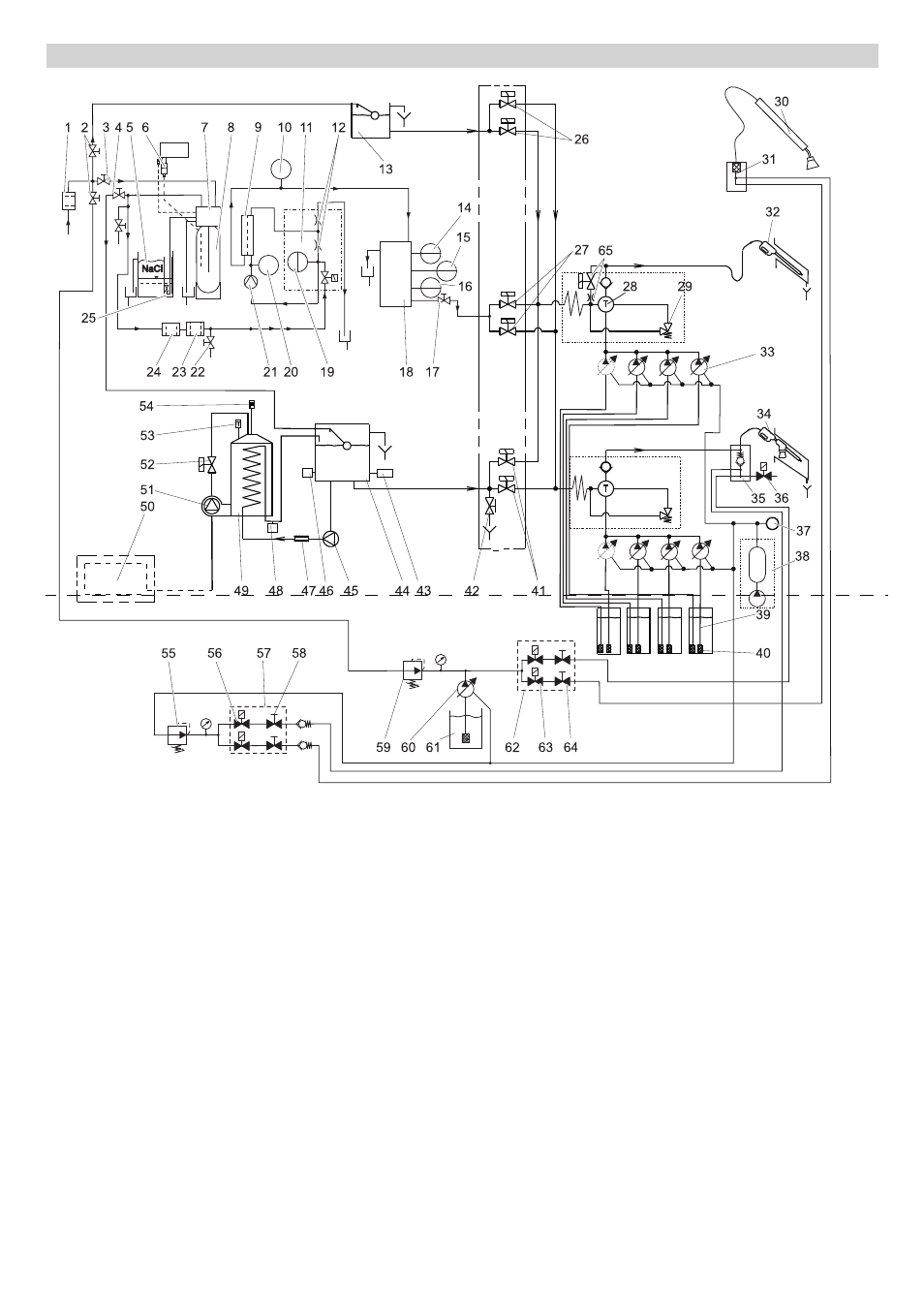

Flytskjema anlegg med tørrskum
180
NO
