- 6
Χειρισμός). Η βασική ρύθμιση των δοσομε-
τρικών αντλιών δεν αλλάζει.

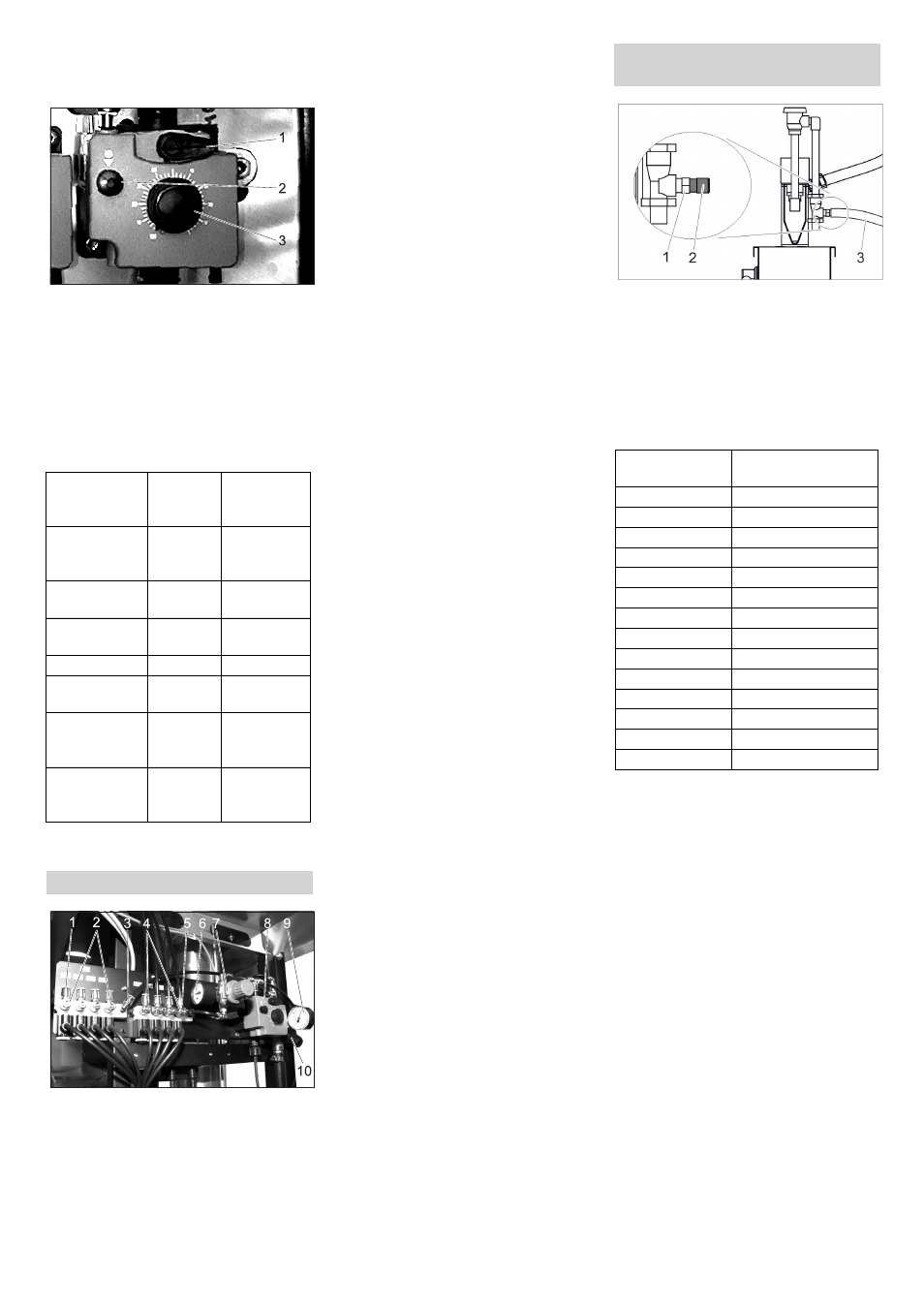

1 Μοχλος εξαέρωσης
2 Πλήκτρο εξαέρωσης
3 Κουμπί ρύθμισης δόσης
 Τραβήξτε προς τα έξω το κουμπί ρύθμι-
σης δόσης.
 Πιέστε και αφήστε πολλές φορές το
πλήκτρο απαέρωσης, περιστρέφοντας
ταυτόχρονα το κουμπί ρύθμισης στην
επιθυμητή τιμή.
 Αφήστε το πλήκτρο εξαέρωσης.
 Πατήστε το κουμπί ρύθμισης δόσης.
1 Έξοδος νερού/ απορρυπαντικού
2 Δοσομετρική βαλβίδα νερού/απορρυ-
παντικού
3 Είσοδος νερού/απορρυπαντικού
4 Δοσομετρική βαλβίδα αέρα
5 Έξοδος αέρα
6 Μανόμετρο πεπιεσμένου αέρα
7 Μειωτήρας πίεσης αέρος
8 Δοσομετρική αντλία
9 Μανόμετρο νερού
10 Μειωτήρας πίεσης νερού
 Ανοίξτε την προσαγωγή φρέσκου νε-
ρού.
 Εκτελέστε το πρόγραμμα πλύσης „Πλύ-
ση με αφρό“ σε μια θέση πλύσης.
 Ρυθμίστε το μειωτήρα πίεσης νερού
στα 0,25 MPa (2,5 bar).
 Ρυθμίστε την δοσομετρική αντλία του
σταθμού αφρού στο 20%.
Για τον τρόπο δράσης, βλ. "Ρύθμιση
δοσομετρικών αντλιών".
 Ανοίξτε την προσαγωγή φρέσκου νε-
ρού.
 Αφαιρέστε τον ελαστικό σωλήνα στην
έξοδο του μπλοκ διανομής νερού/χημι-
κών και αντικαταστήστε τον με ένα τε-
μάχιο ελαστικού σωλήνα περ. 400 mm
(ελαστικός σωλήνας από PVC 6/4).
 Εκτελέστε το πρόγραμμα πλύσης „Πλύ-
ση με αφρό“ σε αυτή τη θέση πλύσης.
 Ρυθμίστε τη ροή υγρού από το τεμάχιο
ελαστικού σωλήνα με προσαρμογή της
δοσομετρικής βαλβίδας νερού/χημικών
στα 300 ml/min (μετρήστε με δοκιμαστι-
κό σωλήνα).
 Τερματίστε το πρόγραμμα πλύσης
"Πλύση με αφρό".
 Αφαιρέστε το τεμάχιο ελαστικού σωλή-
να και συνδέστε ξανά τον ελαστικό σω-
λήνα προς τη θέση πλύσης.
 Επαναλάβετε τη ρύθμιση των δοσομε-
τρικών βαλβίδων νερού/χημικών για τις
υπόλοιπες θέσεις πλύσης.
 Ρυθμίστε το μειωτήρα πίεσης αέρα στα
0,25 MPa (2,5 bar).
 Τοποθετήστε το εργαλείο σέρβις 6.901-
074.0 ανάμεσα στην έξοδο αέρα και τον
ελαστικό σωλήνα προς τη θέση πλύ-
σης.
 Εκτελέστε το πρόγραμμα πλύσης „Πλύ-
ση με αφρό“ σε αυτή τη θέση πλύσης.
 Ρυθμίστε τη δοσομετρική βαλβίδα αέρα
έτσι, ώστε το μανόμετρο του εργαλείου
σέρβις να δείχνει 0,15 MPa (1,5 bar).
 Τερματίστε το πρόγραμμα πλύσης
"Πλύση με αφρό".
 Αφαιρέστε το εργαλείο σέρβις και συν-
δέστε ξανά τον ελαστικό σωλήνα προς
τη θέση πλύσης στο μπλοκ διανομής
αέρα.
 Επαναλάβετε τη ρύθμιση των δοσομε-
τρικών βαλβίδων για τις υπόλοιπες θέ-
σεις πλύσης.
Υπόδειξη
Μετά την εκτέλεση της βασικής ρύθμισης,
πρέπει να γίνει αλλαγή της σύστασης του
αφρού μόνον με επαναρρύθμιση των δοσο-
μετρικών βαλβίδων αέρος.
1 Είσοδος απορρυπαντικού
2 Εξάρτημα σύνδεσης ακροφυσίου
3 Ελαστικός σωλήνας αναρρόφησης
απορρυπαντικού
 Τραβήξτε τον ελαστικό σωλήνα αναρ-
ρόφησης.
 Επιλέξτε το ακροφύσιο για την επιθυμη-
τή αναλογία ανάμειξης.
Ρύθμιση για RM 801, 10:1. Για το RM 801
επιλέξτε το μπλε ακροφύσιο.

Εισάγετε το βύσμα ως το τέρμα στην εί-
σοδο απορρυπαντικού.
 Περάστε τον εύκαμπτο σωλήνα αναρ-
ρόφησης.
 Ρυθμίστε το μειωτήρα πίεσης αέρα στα
3 bar.
Προσοχή
Κίνδυνος πρόκλησης ζημιών από όξινο
απορρυπαντικό. Για τον καθαρισμό ζαντών
να χρησιμοποιούνται μόνο αλκαλικά απορ-
ρυπαντικά.
Υπόδειξη:
Μετά την εκτέλεση της βασικής ρύθμισης,
πρέπει να γίνει αλλαγή του τρόπου ψεκα-
σμού με ρύθμιση του μειωτήρα πίεσης αέ-
ρος.
Η ομοιόμορφη εφαρμογή στη ζάντα διευκο-
λύνεται, εάν προστεθεί στο συμπυκνωμένο
απορρυπαντικό ζαντών μια κατάλληλη
χρωστική.
Βασική ρύθμιση
Απορρυ-
παντικό Θέση κου-
μπιού ρύθ-
μισης (%)
Πλύση
υψηλής πίε-
σης RM 806 50
Υγρός αφρός
(προαιρετικό) RM 806 50
Ξηρός αφρός
(προαιρετικό) RM 812 50
Καυτό κερί RM 820 50
Άριστη φρο-
ντίδα RM 821 50
Απομάκρυνση
ρύπων (προαι-
ρετικό) RM 806 50
Απομάκρυνση
εντόμων (προ-
αιρετικό) RM 803 50
Σταθμός ξηρού αφρού
Βασική ρύθμιση νερού
Βασική ρύθμιση νερού/χημικών
Βασική ρύθμιση αέρα
Καθαριστήρας ζαντών
(προαιρετικό)
Χρώμα ακροφυ-
σίου Νερό/ απορρυπαντι-
κό
χωρίς ακροφύσιο 1:1
γκρίζο
1,2:1
μαύρο 2:1
μπεζ 4:1
κόκκινο 6:1
λευκό 9:1
μπλε 10:1
ανοικτό καφέ 13:1
πράσινο 21:1
Πορτοκαλί 26:1
καφέ 30:1
κίτρινο 38:1
βιολετί 50:1
ροζ 100:1
Βασική ρύθμιση νερού/χημικών
Βασική ρύθμιση αέρα
