- 5

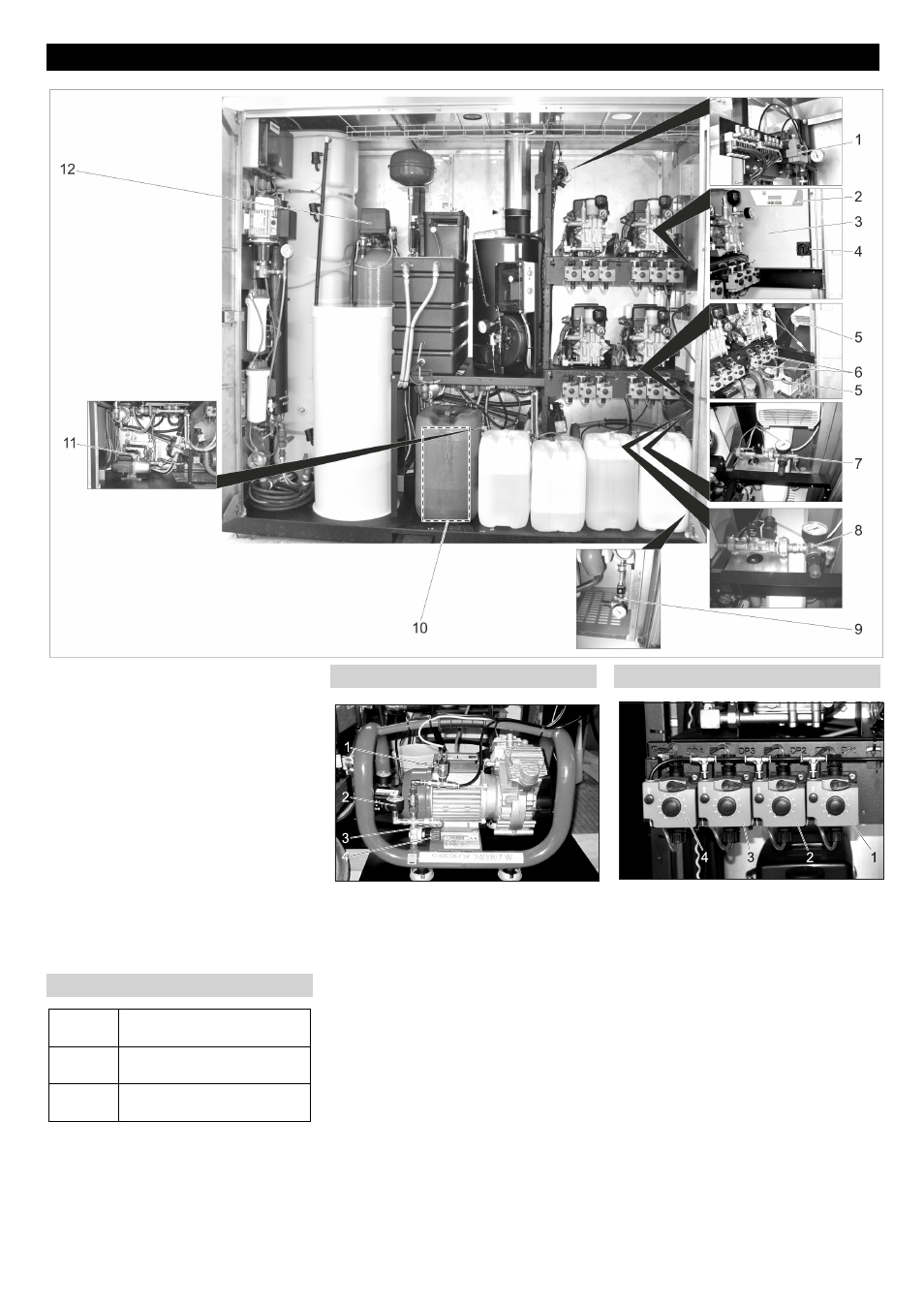

1 Stazione schiuma a secco
2 Display unità di comando
3 Quadro elettrico ad armadio
4 Interruttore principale
5 Termoventilatore
6 Pompe dosatrici
7 Protezione antigelo con acqua a perde-
re (opzione), luogo di montaggio 1
8 Protezione antigelo di emergenza (op-
zione)
9 Protezione antigelo con acqua a perde-
re (opzione), luogo di montaggio 2
10 Luogo di montaggio lavacerchioni (op-
zione) o microemulsione (opzione)
11 Scambiatore di calore del riscaldamen-
to della postazione di lavaggio
12 Testa scambiatore basico
1 Pressostato aria
2 Manometro
3 Collegamento pneumatico per lavori di
servizio
4 Riduttore di pressione
 Impostare il riduttore di pressione a
0,4...0,5 MPa (4...5 bar).
1 Pompa dosatrice lavaggio ad alta pres-
sione (DP 1)
2 Pompa dosatrice cera calda (DP 2)
3 Pompa dosatrice Asciugatura e lucida-
tura (DP 3)
4 Pompa dosatrice opzionale (DP 4), per
programmi supplementari
Le pompe dosatrici aggiungono all'acqua di
lavaggio il detergente a seconda del pro-
gramma di lavaggio selezionato e dell'equi-
paggiamento dell'impianto.
Avvertenza
La quantità di dosaggio viene regolata dal
tecnico installatore al momento dell'instal-
lazione dell'impianto. Solitamente non si
rende necessaria una regolazione a nuovo.
Le impostazioni di precisione vengono ese-
guite sull'unità di comando (vedi Imposta-
zioni/Comando). L'impostazione di base
Impostazioni
Interruttore principale
Posizio-
ne
1
L'impianto è in funzione.
Antigelo (opzione) attivato.
0 Impianto fuori servizio (anche
i dispositivi antigelo).
Regolare il compressore Regolazione delle pompe dosatrici
7 IT
