- 48
Avvertenza
L'impianto deve essere montato solo da:
– Servizio clienti della KÄRCHER
– Persone autorizzate da parte della
KÄRCHER
ṇ
Attenzione
Accertarsi che vicino alle prese d'aria non
si verifichino emissioni di gas di scarico.
È importante garantire un'adeguata aera-
zione e smaltire a regola d'arte i gas di sca-
rico.
I requisiti necessari per ottenere un'instal-
lazione a regola d'arte sono i seguenti:
– Base piana e orizzontale secondo dise-
gno separato (richiederla a KÄR-
CHER).
– Collegamento elettrico vedi "Dati tecni-
ci".
– Wasseranschluss, siehe „Technische
Daten“.
– Garanzia di isolamento/riscaldamento
adeguato dell'alimentazione acqua e
combustibile per il funzionamento du-
rante la stagione invernale.
– Pozzetto di scarico per l'acqua e smal-
timento delle acque di scarico in base
alle normative vigenti.
– Illuminazione sufficiente sulla postazio-
ne di lavaggio al fine di garantire la sicu-
rezza dei clienti.
Disimballare l'impianto. Tutti gli imballaggi
sono destinati al riciclaggio.
 Posizionare l'impianto su un luogo pia-
no e orizzontale utilizzando le viti di re-
golazione del telaio base.
 Posizionare il manicotto d'innesto dello
scarico sul tetto esterno e fissarlo
dall'interno con le viti in dotazione.
 Collegare il tubo flessibile di alta pres-
sione all'impianto.
 Collegare il tubo alta pressione alla pi-
stola a spruzzo.
 Collegare la lancia alla pistola a spruz-
zo.
 Stringere a mano tutti i dadi a risvolto.
Per staccare la rete dell'acqua potabile va
installato un separatore di sistema tipo BA,
categoria 4 tra impianto e rete acqua pota-
bile. Aggiuntivamente vanno osservate le
prescrizioni locali vigenti.
Avvertenza
L'afflusso di acqua sporca può danneggia-
re l'impianto. La Kärcher consiglia perciò di
usare un filtro dell'acqua (vedi „Accessori“).
Per garantire la protezione dal gelo, l'ali-
mentazione dell'acqua deve essere protet-
ta dal gelo (p.es. isolamento o
riscaldamento ausiliario).
ṇ
Attenzione
L'uso di acqua impropria può danneggiare
l'impianto. Usare solo acqua di qualità po-
tabile per rifornire l'impianto.
Requisiti qualitativi per acqua grezza:
Allacciamenti: vedi "Dati tecnici".

Far passare il tubo flessibile di alimen-
tazione dal basso attraverso l'apertura
dell'impianto e collegarlo.
ƽ Pericolo
Pericolo di tensioni elettriche!
L'allacciamento alla rete deve essere ese-
guito da un elettricista esperto ed essere
conforme ai requisiti della normativa IEC
60664-1.
È necessario proteggere l'impianto con un
interruttore differenziale la cui corrente di
scatto sia pari o inferiore a 30 mA.
Avvertenza
Nel cavo di alimentazione dell'impianto
deve essere sempre installato in un punto
ben accessibile un interruttore di ARRE-
STO DI EMERGENZA che consenta di ar-
restare l'intero impianto.

Dopo aver realizzato tutti i collegamen-
ti, controllare il senso di rotazione della
pompa di circolazione acqua calda e
del riscaldamento postazione di lavag-
gio (opzione).
Avvertenza

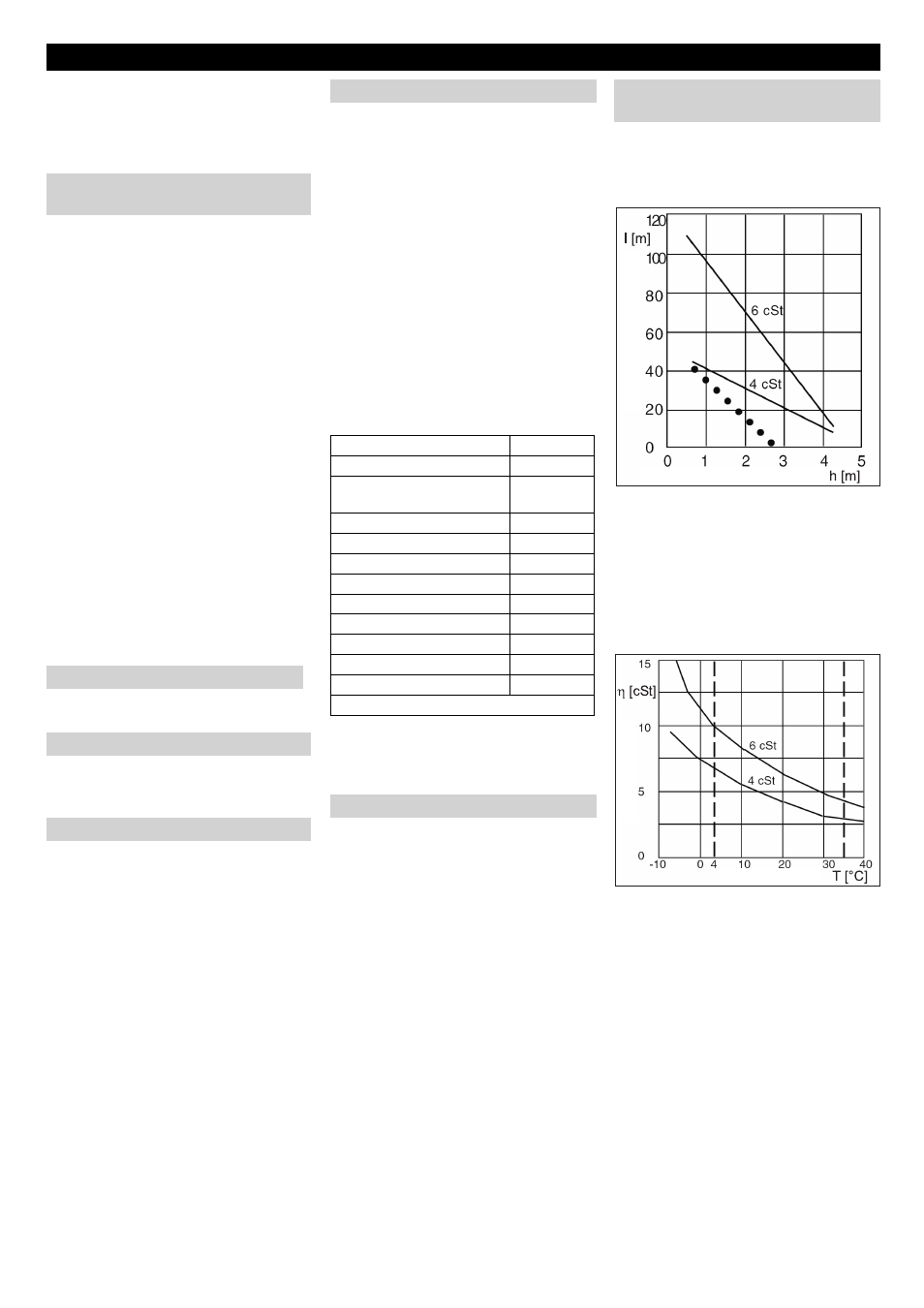

La depressione max. cons. nella tubazione
del combustibile è pari a 0,4 bar (misurata
tra il filtro e la pompa combustibile).
La depressione dipende da:
– lunghezza della tubazione,
– altezza di aspirazione,
– raccordi, diramazioni e angolazioni nel-
la tubazione di aspirazione (linea pun-
teggiata nel diagramma),
– sezione della tubazione (da +4°C, il ga-
solio EL si separa dalla paraffina che si
accumula sulla parete interna del tubo),
– viscosità del gasolio (in base alla tem-
peratura).
Misure da adottare contro un'eccessiva de-
pressione:
– diametro interno minimo del tubo 6 mm,
– tubazioni corte e il più possibile diritte,
– viscosità max. 4...6 cSt a 20°C.
– In casi estremi utilizzare una tubazione
del combustibile separata con pompa di
alimentazione
– Preriscaldare il gasolio, dotare la tuba-
zione di aspirazione con riscaldamento
ausiliario
– In caso di pericolo di gelo, utilizzare ga-
solio con additivi (fluidificanti) (gasolio
invernale)
Installazione dell'impianto (solo personale specializzato)
Predisposizione del luogo
d'installazione
Disimballo
Predisporre e montare l'impianto
Montare i componenti
Manicotto d'innesto dello scarico
Dispositivo pulente
Collegamento all'acqua
Parametro Valore
Valore pH 6,5...9,5
Conducibilità elettrica max. 1000
μS/cm
Idrocarburi < 0,01 mg/l
Cloruro < 250 mg/l
Calcio < 200 mg/l
Durezza complessiva < 28 °dH
Ferro < 0,2 mg/l
Manganese < 0,05 mg/l
Rame < 0,02 mg/l
Solfato < 240 mg/l
Cloro attivo < 0,1 mg/l
privo di odori fastidiosi
Collegamento elettrico
Tubazione del combustibile verso il
serbatoio esterno del combustibile
50 IT
