- 6

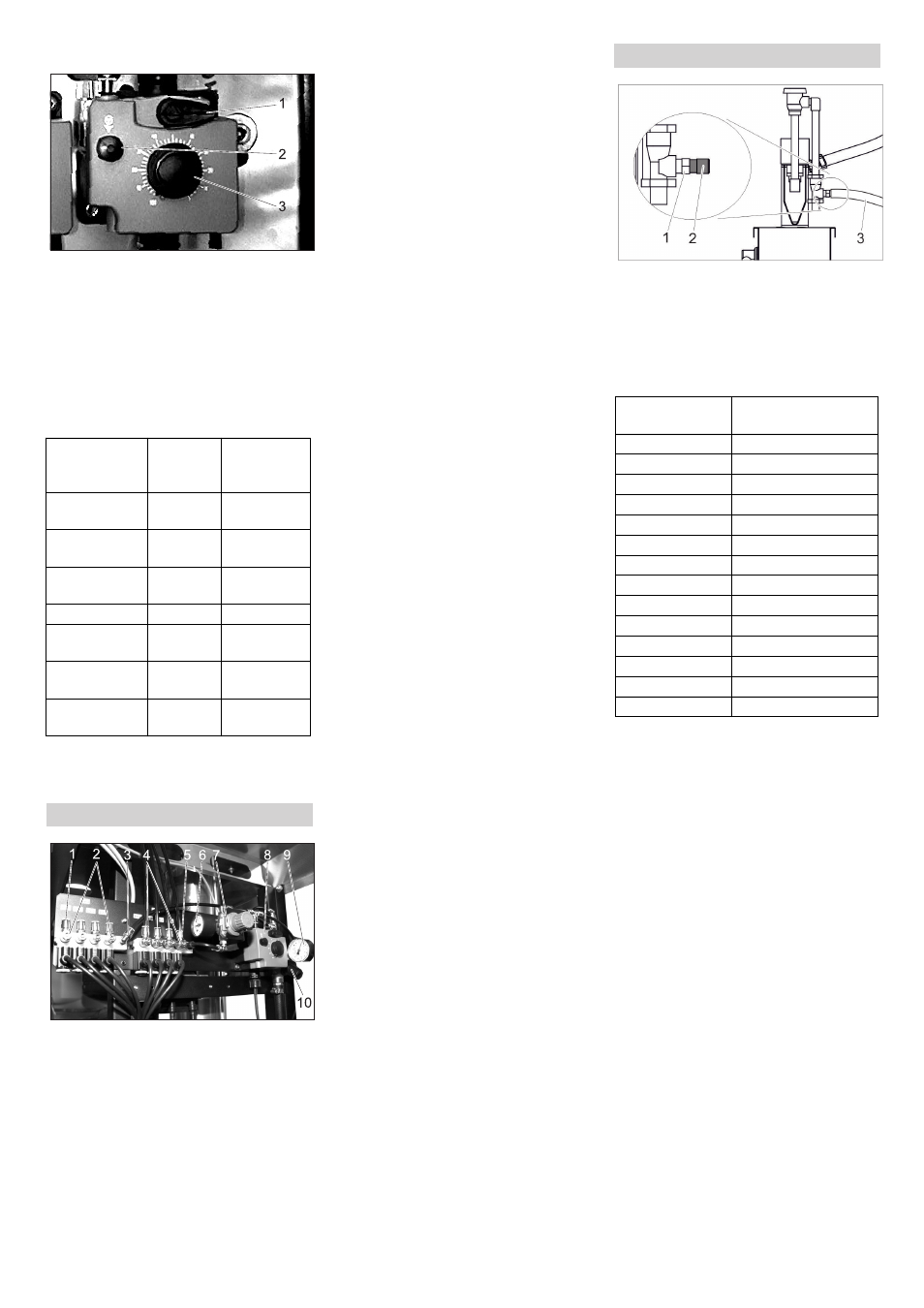

1 Ontluchtingshendel
2 Ontluchtingsknop
3 Instelknop doseerhoeveelheid
 Instelknop doseerhoeveelheid eruit
trekken.
 Ontluchtingsknop afwisselend indruk-
ken en loslaten en ondertussen de in-
stelknop op de gewenste waarde
draaien.
 Ontluchtingsknop loslaten.
 Instelknop doseerhoeveelheid indruk-
ken.
1 Uitgang Water/ reinigingsmiddel
2 Doseerventiel Water/ reinigingsmiddel
3 Ingang Water/ reinigingsmiddel
4 Doseerventiel lucht
5 Uitgang lucht
6 Manometer perslucht
7 Drukverlager Lucht
8 Doseerpomp
9 Manometer Water
10 Drukverlager Water
 Toevoer van vers water openen.
 Wasprogramma „Schuimwas“ uitvoe-
ren op een wasplaats.
 Drukverlager Water op 0,25 MPa (2,5
bar) instellen.
 Doseerpomp schuimstation instellen op
20%.
Werkwijze zie „Doseerpompen instel-
len“.
 Toevoer van vers water openen.
 Slang aan de uitgang van het verdeler-
blok water / chemie wegnemen en ver-
vangen door een slangstuk van
ongeveer ca. 400 mm lang (PVC-slang
6/4).
 Wasprogramma „Schuimwas“ uitvoe-
ren voor die wasplaats.
 Vloeistofstroom uit het slangstuk door
verstellen van het doseerventiel water /
reinigingsmiddel instellen op 300 ml/
min (meten met meetcilinder).
 Wasprogramma „Schuimwas“ beëindi-
gen.
 Slangstuk wegnemen en slang naar de
wasplaats opnieuw aansluiten.
 Instelling van de doseerventielen water
/ chemie herhalen voor de andere was-
plaatsen.
 Drukverlager Lucht op 0,25 MPa (2,5
bar) instellen.
 Service-werktuig 6.901-074.0 tussen
uitgang lucht en slang naar de was-
plaats plaatsen.
 Wasprogramma „Schuimwas“ uitvoe-
ren voor die wasplaats.
 Doseervenitel lucht zodanig instellen
dat de manometer van het service-
werktuig 0,15 MPa (1,5 bar) toont.
 Wasprogramma „Schuimwas“ beëindi-
gen.
 Service-werktuig wegnemen en slang
naar de wasplaats opnieuw aansluiten
aan het verdelerblok lucht.
 Instelling van de doseerventielen lucht
herhalen voor de andere wasplaatsen.
Waarschuwing
Na de uitvoering van de basisinstelling
moet de consistentie van het schuim alleen
nog gewijzigd worden door het verstellen
van de doseerventielen lucht.
1 Ingang reinigingsmiddel
2 Sproeielement
3 Zuigslang reinigingsmiddel
 Zuigslang verwijderen.
 Sproeielement voor de gewenste
mengverhouding kiezen:
Instelling voor RM 801, 10:1; voor RM 801
blauwe sproeier selecteren

Sproeierelement tot de aanslag in de in-
gang reinigingsmiddel schuiven.
 Zuigslang plaatsen.
 Drukverlager lucht instellen op 3 bar
Voorzichtig
Gevaar van beschadigingen door zuur rei-
nigingsmiddel Voor de velgreiniging mogen
enkel alkalische reinigingsmiddelen ge-
bruikt worden.
Instructie:
Na de uitvoering van de basisinstelling
moet het spuitbeeld enkel nog veranderd
worden door het regelen van de drukverla-
ger.
Het gelijkmatig aanbrengen op de velgen
wordt vergemakkelijkt, wanneer aan het
geconcentreerd velgreinigingsmiddel een
geschikte kleurstof toegevoegd wordt.
Basisinstelling
Reini-
gingsmid-
del Stand instel-
knop (%)
Hogedruk-
wassen RM 806 50
Nat schuim
(optie) RM 806 50
Droogschuim
(optie) RM 812 50
Hot wax RM 820 50
Top-verzor-
ging RM 821 50
Vuil losmaken
(optie) RM 806 50
Insecten los-
maken (optie) RM 803 50
Droogschuimstation
Basisinstelling water
Basisinstelling Water / chemie
Basisinstelling lucht
Velgreiniger (optie)
sproeierkleur Water/ reinigings-
middel
Geen sproeier 1:1
grijs 1,2:1
zwart 2:1
beige 4:1
rood 6:1
wit 9:1
blauw 10:1
lichtbruin 13:1
groen 21:1
oranje 26:1
bruin 30:1
geel 38:1
violet 50:1
roze 100:1
Basisinstelling Water / chemie
Basisinstelling lucht
63 NL
