Mosóhely 3 és 4 nincs az ábrán.
1 Friss víz finomszűrő (80-100 μm, opcio-
nális)
2 Friss víz zárószelepe
3 Zárószelep friss víz lágyításához
4 Lágyított víz zárószelepe
5 Sótartály
6 Keménység érzékelő
7 Báziscserélő vezérlőfeje
8 Báziscserélő palack
9 RO membránok
10 Permeát átfolyásmérője
11 Elosztó blokk
12 Fojtószelep
13 Úszótartály hideg víz
14 PUFFER TARTÁLY TELE szintkapcso-
ló
15 SZIVATTYÚ RO BE szintkapcsoló
16 PUFFERTARTÁLY ÜRES szintkapcsoló
17 Permeát tartály zárószelepe
18 Permeát puffer tartály
19 RO vízhiány nyomókapcsoló
20 Munkanyomás manométere
21 RO szivattyú
22 Lágyított víz kivételi szelepe
23 Aktívszén szűrő
24 Finomszűrő
25 Sólé szelep a sótartályban
26 Mágnes szelep hideg víz
27 Mágnes szelep permeát
28 Nagynyomású szivattyú
29 Túlfolyó szelep
30 Hablándzsa (2-szerszámos kivitel)
31 Hab keverőkamra (2-szerszámos kivi-
tel)
32 Kézi szórópisztoly (2-szerszámos kivi-
tel)
33 Adagoló szivattyú
34 Kézi szórópisztoly mosókefével (1-
szerszámos kivitel)
35 Hab keverőkamra (1-szerszámos kivi-
tel)
36 Nyomásmentesítés mágnes szelepe
37 Nyomáskapcsoló levegő
38 Kompresszor
39 Tisztítószer szívócsöve
40 Tisztítószer szűrő, talpszelep
41 Meleg víz mágnes szelepe
42 Leeresztő szelep
43 Vízhiány biztosíték
44 Úszótartály melegvíz
45 Melegvíz keringető szivattyú
46 Melegvíz hőmérséklet érzékelője
47 Áramlási érzékelő
48 Égőfej kimenet hőmérséklet érzékelője
49 Égető átfolyó hevítővel
50 Tüzelőanyag tartály (opcionális)
51 Égőfej ventillátor tüzelőanyag szivat-
tyúval
52 Tüzelőanyag mágnes szelepe
53 Füstgáz termosztát
54 Láng-felügyelet
55 Nyomáscsökkentő levegő
56 Mágnes szelep
57 Levegő elosztó blokk
58 Levegő adagolószelep
59 Nyomáscsökkentő víz
60 Adagoló szivattyú
61 Vegyszer tartály
62 Víz / tisztítószer elosztó
63 Mágnes szelep víz/vegyszer
64 Víz/vegyszer adagolószelep
65 Bypass szelep, félterhelés folytószelep-
pel, csak 908. típusú magasnyomású
modul esetén

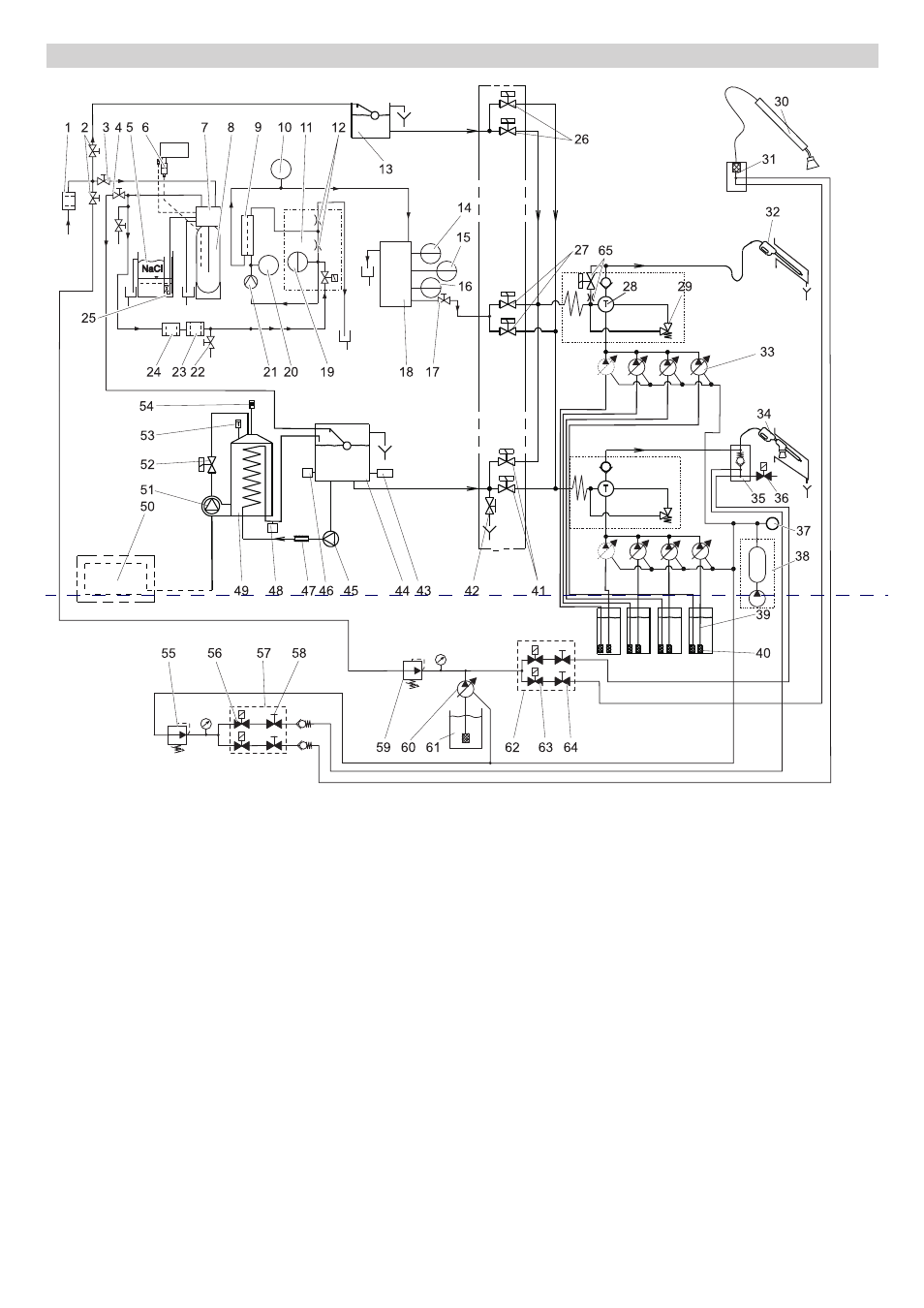

Száraz hab berendezés folyási vázlata
