Pesupaikkoja 3 ja 4 ei ole esitetty.
1 Puhtaan veden hienosuodatin (80 -
100 μm, valinnainen)
2 Puhtaan veden sulkuventtiili
3 Pehmennettävän puhtaan veden sulku-
venttiili
4 Sulkuventtiili pehmennetty vesi
5 Suolasäiliö
6 Kovuussensori
7 Emäksen vaihtaja ohjauspää
8 Emäksen vaihtajn pullo
9 RO-kalvo
10 Permeaatin läpivirtausmittari
11 Jakoyksikkö
12 Kuristin
13 Kylmän veden uimurisäiliö
14 Tasokatkaisin PUSKURISÄILIÖ TÄYSI
15 Tasokytkin PUMPPU RO PÄÄLLE
16 Tasokatkaisin PUSKURISÄILIÖ TYH-
JÄ
17 Mineraalittoman veden sulkuhana
18 Mineraalittoman permeat-veden pus-
kurisäiliö
19 RO:n vedenpuutteen painekytkin
20 Työpaineen painemittari
21 RO-pumppu
22 Pehmennetyn veden ottoventtiili
23 Aktiivihiilisuodatin
24 Hienosuodatin
25 Suolaliuosventtiili suolatankissa
26 Kylmän veden magneettiventtiili
27 Permeaatin magneettiventtiili
28 Korkeapainepumppu
29 Ylivirtausventtiili
30 Vaahtoputki (2 työkalun versio)
31 Vaahdon sekoituskammio (2 työkalun
versio)
32 Käsiruiskupistooli (2 työkalun versio)
33 Annostelupumppu
34 Käsiruiskupistooli ja pesuharja (1 työ-
kalun versio)
35 Vaahdon sekoituskammio (1 työkalun
versio)
36 Paineenalentajan magneettiventtiili
37 Ilman painekytkin
38 Kompressori
39 Puhdistusaineen imuletku
40 Puhdistusainesuodatin, jalkaventtiili
41 Lämpimän veden magneettiventtiili
42 Tyhjennysventtiili
43 Vedenpuutesuoja
44 Lämpimän veden uimurisäiliö
45 Lämpimän veden kierrätyspumppu
46 Lämpimän veden lämpötila-anturi
47 Virtauksen ohjauskytkin
48 Polttimen lämpötila-anturi
49 Poltin tihkulämmittimellä
50 Polttoainetankki (valinnainen)
51 Polttimen puhallin ja polttoainepumppu
52 Polttoaineen magneettiventtiili
53 Palokaasutermostaatti
54 Liekinvalvonta
55 Paineenalennin ilma
56 Magneettiventtiili
57 Ilman jakoyksikkö
58 Ilman annosteluventtiili
59 Paineenalennin vesi
60 Annostelupumppu
61 Kemiallisten aineiden säiliö
62 Vesi/puhdistusaine-jakaja
63 Veden / kemiallisen aineen magneetti-
venttiili
64 Veden / kemiallisen aineen annostelu-
venttiili
65 Bypassventtiili puolikuorma kuristimel-
la, vain korkeapainemoduulissa tyyppi
908

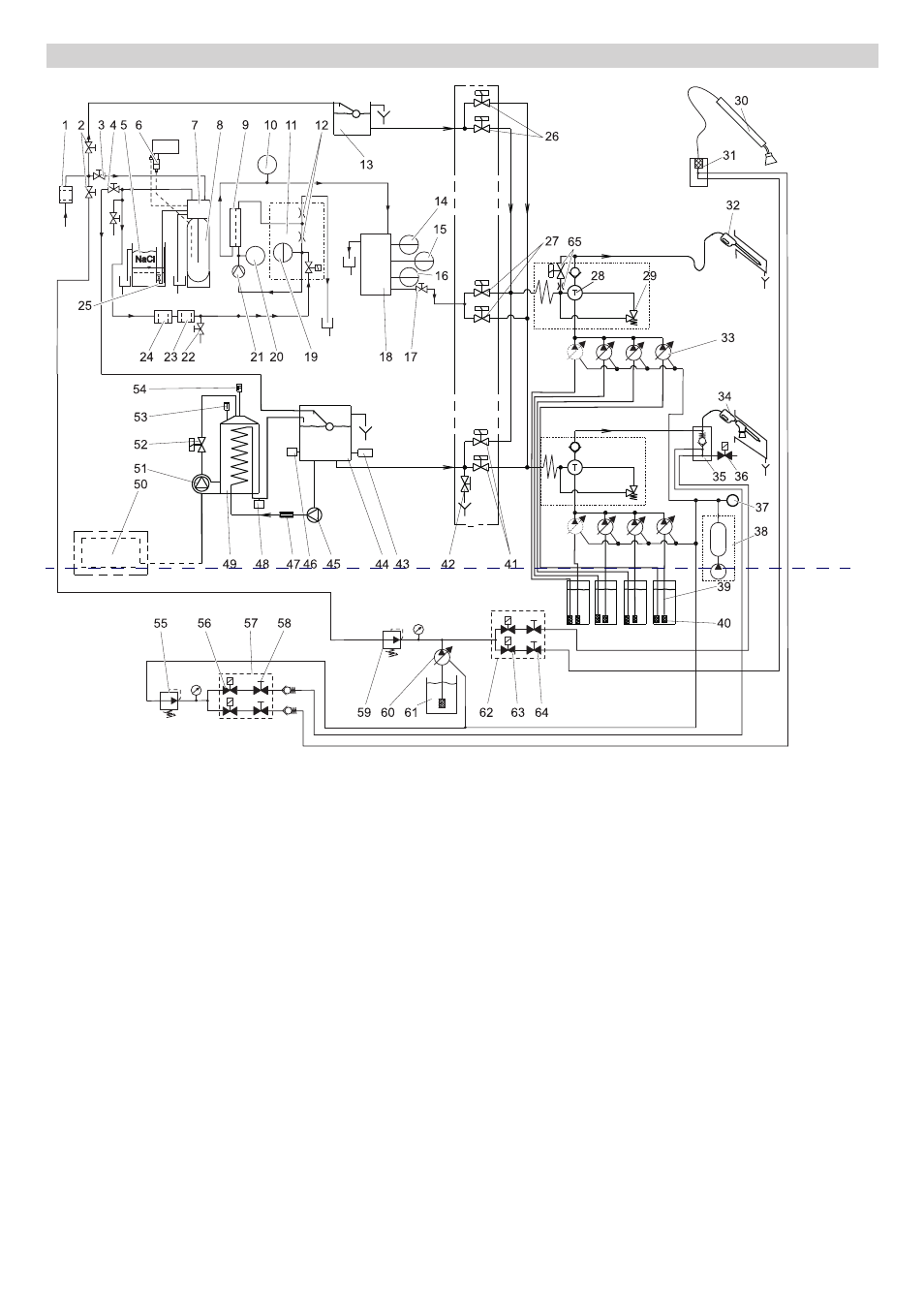

Kuivavaahdolla toimivan laitteen virtauskaavio
