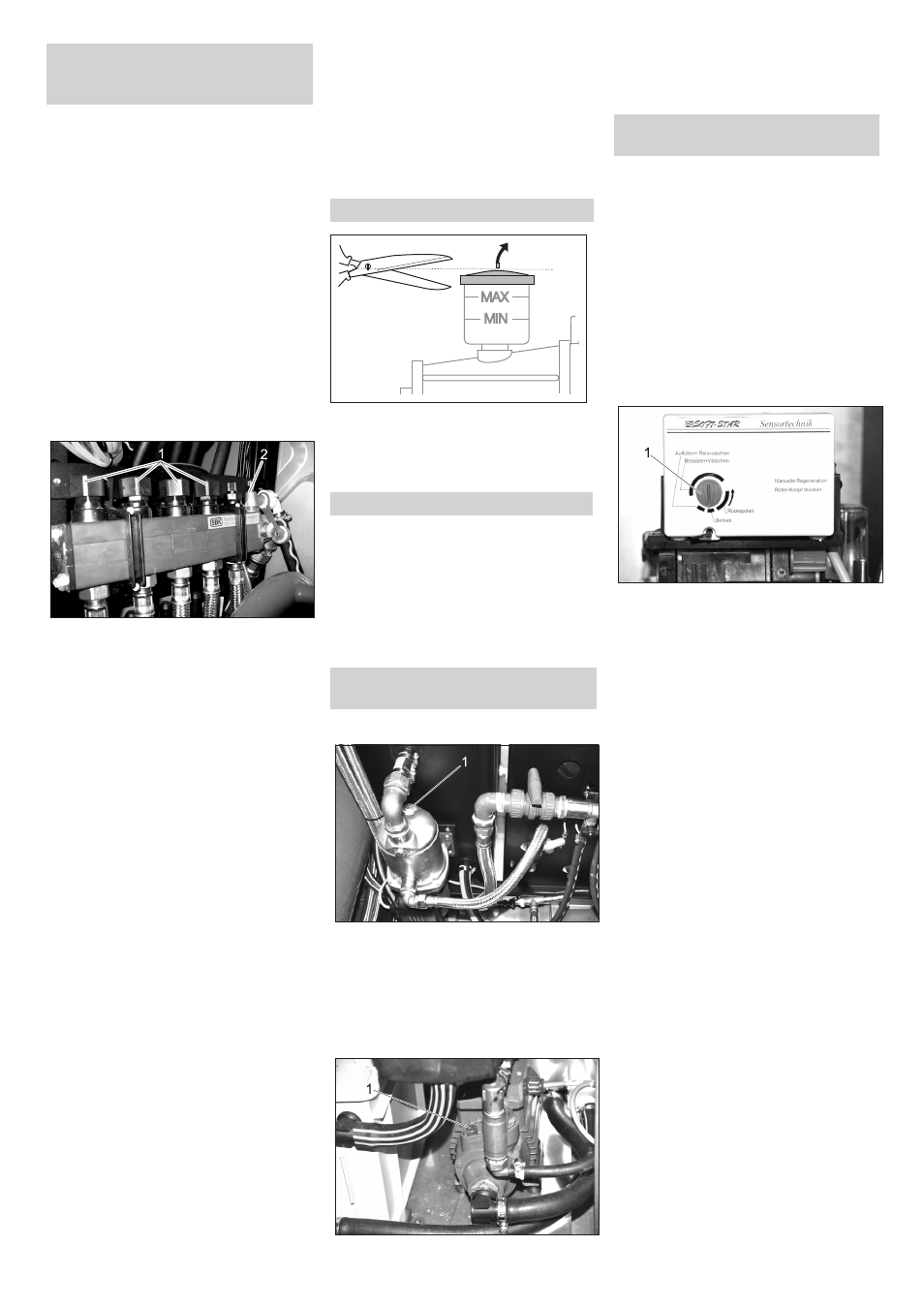

Aviso
O requisito para o funcionamento correcto
do aquecimento do local de lavagem é a
construção do local de lavagem em confor-
midade com as recomendações da KÄR-
CHER.

Ligar as tubagens (por parte da empre-
sa construtora) do aquecimento do lo-
cal de lavagem aos distribuidores no
aparelho.
 Montar o sensor da temperatura exter-
na:
– protegido contra raios solares directos
(a norte do equador = do lado norte; a
sul do equador = do lado sul),
– protegido contra paredes quentes,
– protegido contra correntes de ar quen-
tes.
1 Válvula de bloqueio da tubagem de
avanço
2 Válvula de enchimento
 Ligar a bomba de imersão à válvula de
enchimento (no distribuidor vermelho),
para encher o aquecimento do local de
lavagem.
 Instalar a tubagem de retorno, desde a
válvula de enchimento do distribuidor
azul até ao recipiente com a solução
anticongelante.
 Abrir as válvulas de bloqueio do avanço
e as válvulas de enchimento.
 Bombear a solução anticongelante (pa-
ra uma segurança anticongelante até -
25°C) para dentro da instalação.
 Ligar a bomba do aquecimento de chão
(ver capítulo "Intervenções manuais").
 Realizar o processo de enchimento até
não serem visíveis mais nenhumas bo-
lhas na tubagem de retorno.
 Fechar o retorno da válvula de enchi-
mento (no distribuidor azul) e continuar
a inserir agente anticongelante até o
manómetro indicar aprox. 1,5 bar.
 Fechar a válvula de bloqueio da tuba-
gem de enchimento.
 Operar a bomba do aquecimento do
cão durante, pelo menos, mais 15 mi-
nutos.
Se necessário, adicionar agente anti-
congelante, até o manómetro atingir
1,5 bar.
 Remover o tubo flexível, recolhendo a
solução de anticongelante em demasia
e eliminá-la adequadamente.
 Controlar a estanquicidade das uniões
roscadas dos tubos flexíveis e das tu-
bagens.
 Ajustar a válvula mista do termostato,
ver capítulo "Ajustes/Aquecimento do
local de lavagem",
 O nível do óleo, nas duas bombas de
alta pressão, deve situar-se entre as
marcas MIN e MAX.
 Cortar o bico do depósito do óleo.
Ver secção "Encher produtos de consumo"
na parte dianteira do manual de instruções.
Aviso
O sal descalcificante é inserido no recipien-
te do sal durante a colocação em funciona-
mento do permutador de bases. Por esse
motivo não deve adicionar o sal neste mo-
mento.
 Abrir a admissão de água.
1 Parafuso de purga do ar
 Purgar o ar da bomba de circulação de
água quente. Para tal desaparafusar o
parafuso de purga do ar e voltar a aper-
tá-lo.
 Rodar o interruptor principal para "1".
1 Parafuso de purga do ar
 Purgar o ar da bomba de circulação do
anticongelante. Para tal desaparafusar
o parafuso de purga do ar e voltar a
apertá-lo.
 Inserir os tubos de descarga do permu-
tador das bases e do depósito do sal no
tubo das águas residuais (por parte da
empresa construtora).
 Encher o depósito de sal com água
(aprox. 10 cm acima do bordo da penei-
ra) Não coloque já sal!
 Abrir lentamente a válvula de bloqueio
da água fresca e aguardar até o reci-
piente de pressão encher com água.
 Retirar a cobertura da válvula de co-
mando.
1 Botão do programa
 Premir o botão do programa e seleccio-
nar a função "Lavagem de retorno", ro-
dando o botão no sentido da seta.
Através da ligação das águas efluentes
é evacuada água e ar, até a instalação
estar completamente evacuada.
Aviso:
Limite a lavagem de retorno num mínimo,
de modo a evitar uma eventual sobrecarga
da célula de medição do sensor, o que
pode requerer uma regeneração completa
do respectivo recipiente de substituição.

Retirar a peneira de aspiração, fixada
na mangueira do líquido incongelável,
dos tubos de guia no depósito do sal.
 Premir a articulação da válvula NR1 (di-
rectamente atrás do mecanismo do
programa) com uma chave de fendas.
A válvula de fecho do ar enche-se e o
ar é evacuado através da peneira de
aspiração.
Soltar a articulação da válvula, assim
que não sair mais nenhum ar pela pe-
neira de aspiração.
 Inserir novamente a peneira de aspira-
ção nos tubos de guia.
Ligar o aquecimento do local de
lavagem e colocar
em funcionamento
Verificar o nível do óleo
Encher produtos de consumo
Primeira colocação em
funcionamento
Colocar o permutador das bases
em funcionamento
Lavagem de retorno
