Kollmorgen
06/2012
Электрический монтаж
S748-S772 Руководство по эксплуатации
91
8.15
Цифровые и аналоговые входы и выходы
8.15.1
Аналоговые входы (X3B)

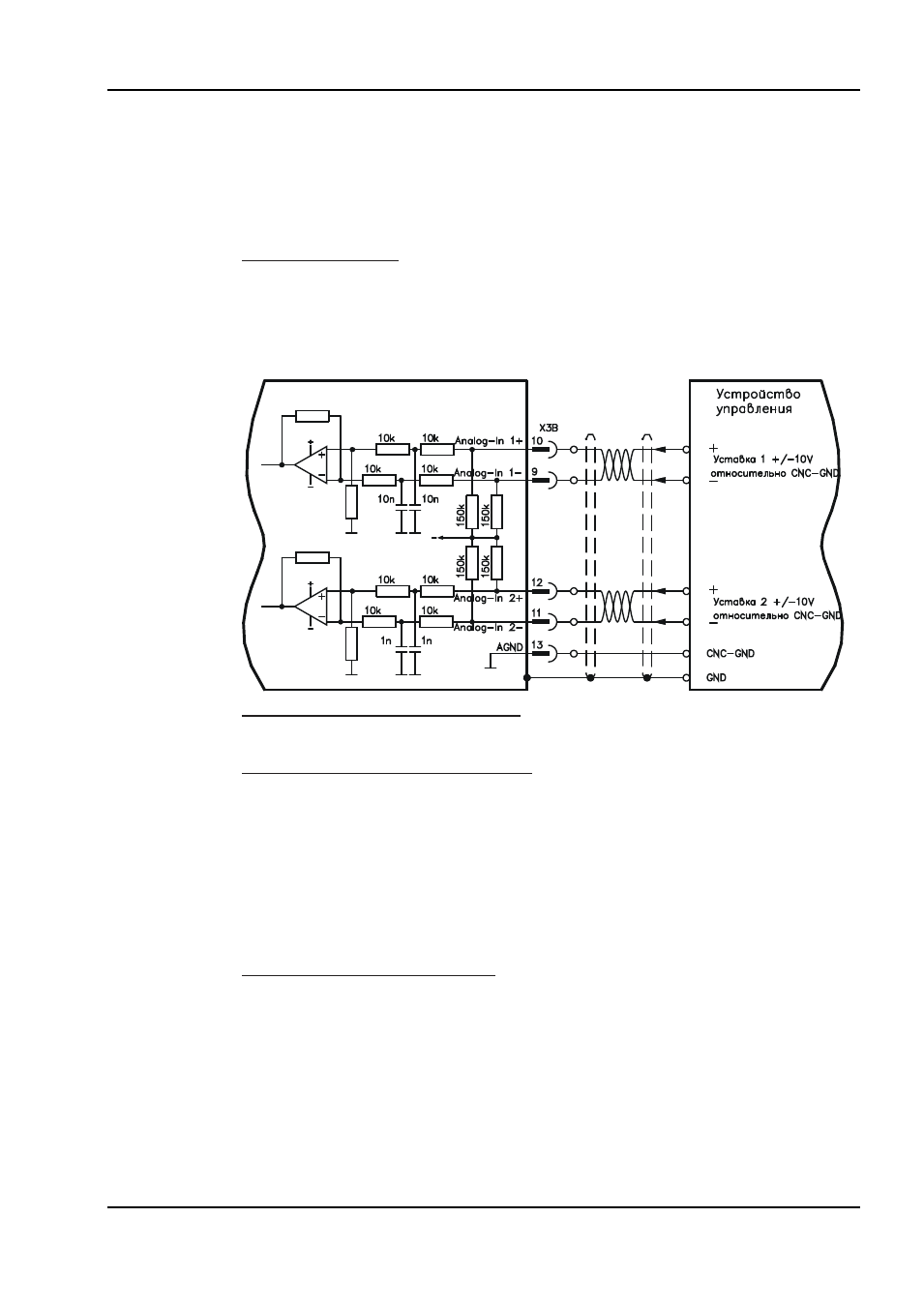

Сервоусилитель имеет два
программируемых дифференциальных входа для аналоговых
уставок. Для получения нулевого потенциала клемму AGND (X3B/13) необходимо всегда
соединять с CNC-GND устройства управления.
Технические свойства
—
Разностное входное напряжение макс. ± 10 В
—
Нулевой потенциал: AGND, клемма X3B/13
—
Сопротивление на дифференциальном входе 150 кOм
—
Диапазон синфазных напряжений для обоих входов дополнительно ± 10 В
—
Частота дискретизации: 62,5 мкс
Вход Analog-In1 (клеммы X3B/10- X3B/9)
Разностные входные напряжения до макс. ± 10 В, разрешение 16 бит (точность 13 бит),
масштабируется. Стандартная настройка: уставка частоты вращения
Вход Analog-In 2 (клеммы X3B/12- X3B/11)
Разностные входные напряжения до макс. ± 10 В, разрешение 16 бит (точность 13 бит),
масштабируется. Стандартная настройка: уставка вращающего момента
Примеры применения для входа заданных значений Analog-In 2:
—
Настраиваемое внешнее ограничение тока
—
Ослабленный вход для режима наладки / старт-стопного режима
—
Масштабирование уставки
Если входу заново присваивается запрограммированная функция, необходимо сохранить
набор параметров в EEPROM и выполнить перезапуск прибора (например, с помощью
программного обеспечения для ввода в эксплуатацию).
Присвоение направления вращения
Стандартная настройка: правое вращение вала двигателя (со стороны вала)
—
Положительное напряжение на клемме X3B/10 (+ ) по отношению к клемме X3B/9 (
- )
или
—
Положительное напряжение на клемме X3B/12 (+ ) по отношению к клемме X3B/11 (
- )
Для изменения направления вращения можно поменять назначение клемм X3B/10- X3B/9
или X3B/12- X3B/11 или изменить параметр COUNT DIRECTION (направление отсчета) (0/1)
на экранной странице «Feedback» (Устройство обратной связи).
