06/2012
Электрический монтаж
S748-S772 Руководство по эксплуатации
65
8.8.2

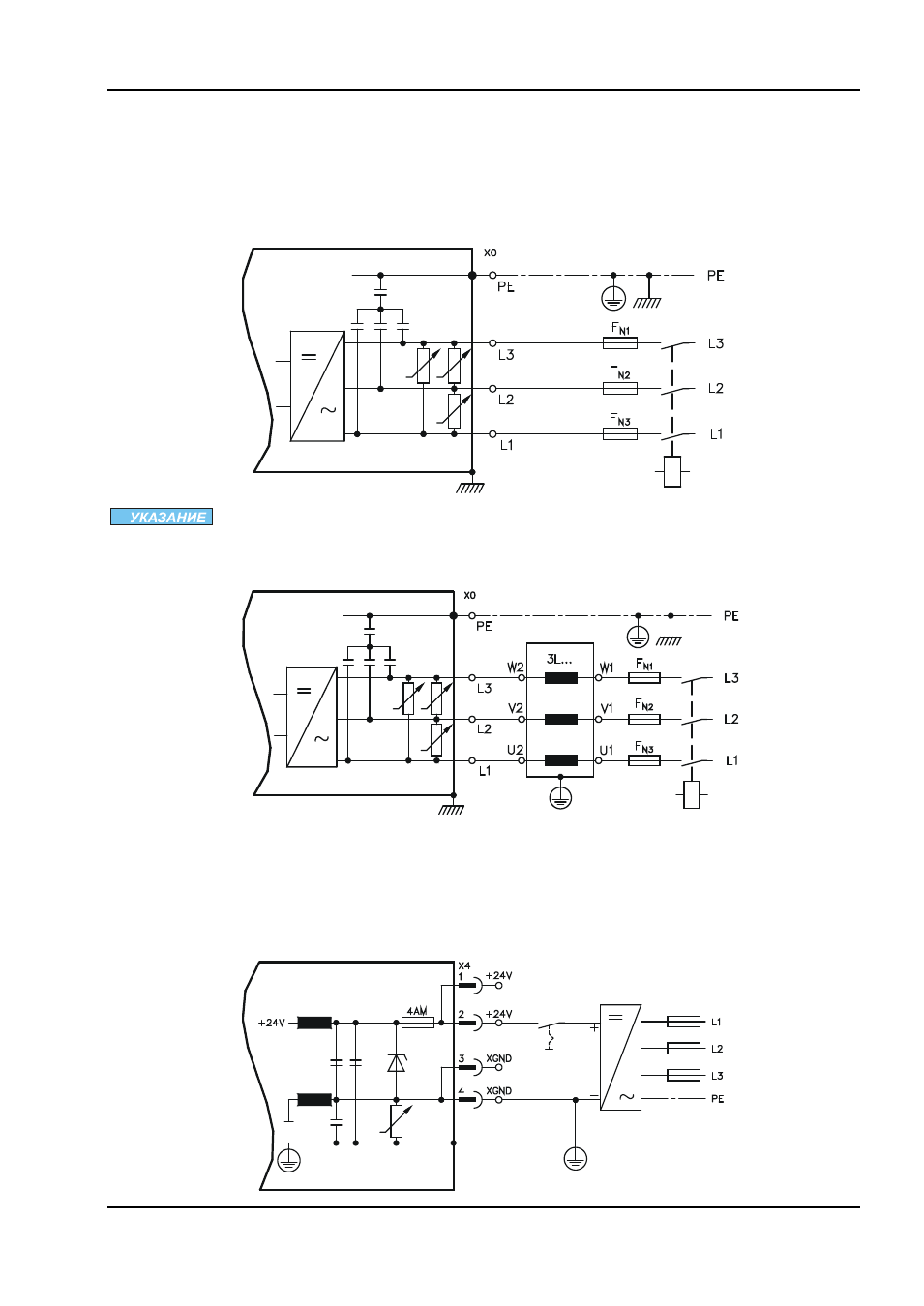

Подключение к сети (X0)
—
Непосредственно к трехфазной сети, фильтр встроен, типы сетей стр. 64
При напряжении сети менее 300 В установите параметры NONBTB=3 и VBUSBAL=1.
—
Защита предохранителем (например, плавким предохранителем) предусматривается
пользователем стр. 30.
—
Специальная отвертка (профиль Schlitz/Pozidriv) размер 2
При несимметрии напряжений сети >3% следует использовать сетевой дроссель
снапряжением короткого замыкания 2%. См. руководство по комплектующим. Из
соображений электромагнитной совместимости дроссели следует по возможности
изолировать по отношению к проводящему основанию.
8.8.3
Вспомогательное напряжение 24 В (X4)
—
От внешнего блока питания 24 В пост. тока, с развязкой потенциалов, например,
с помощью разделительного трансформатора
—
Необходимая сила тока стр. 28
—
Встроенный фильтр подавления помех для источника вспомогательного напряжения
24 В
S748/772
S748/772
S748/772
