10.1.8

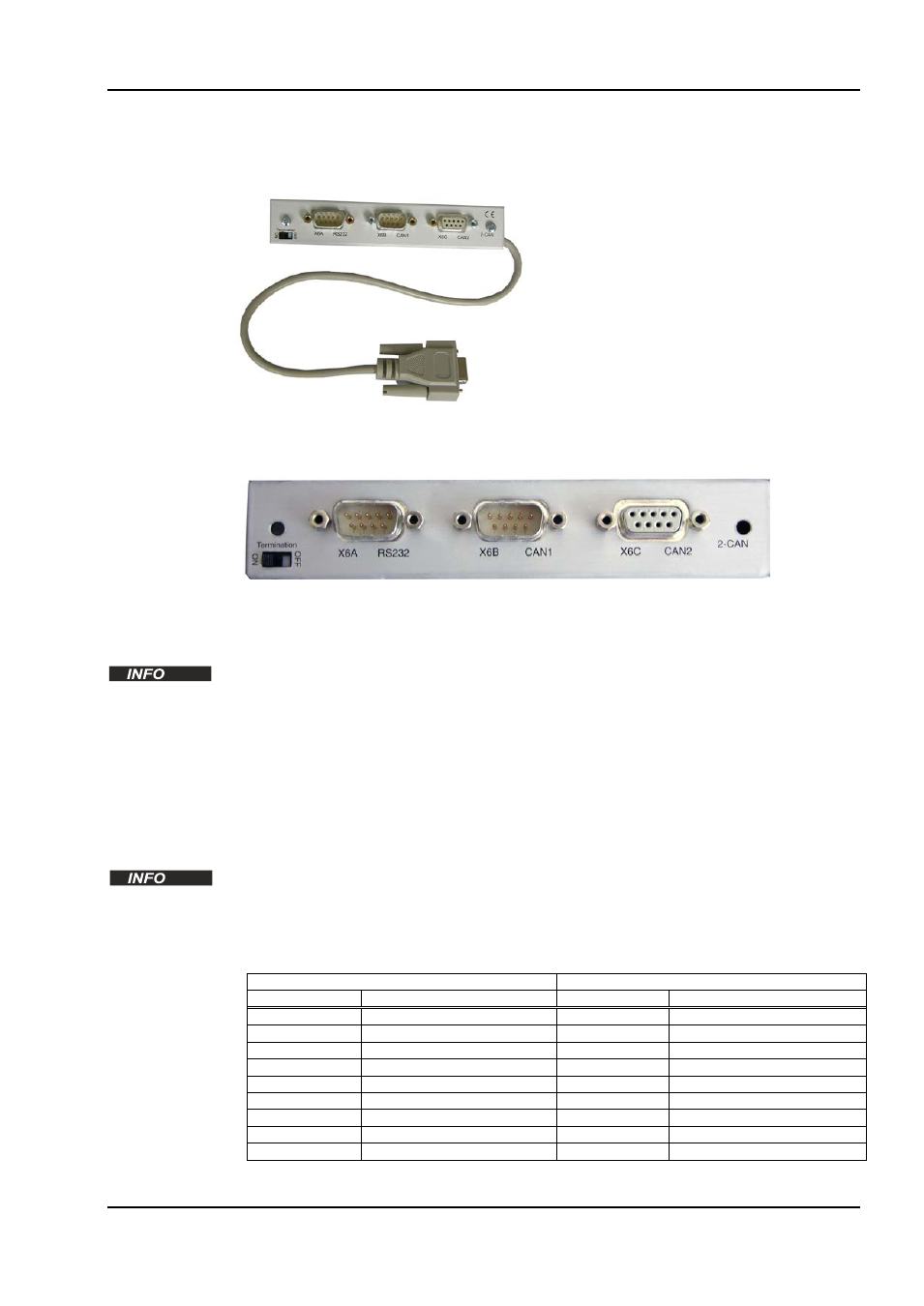

Модуль расширения шины 2CAN
Штекерный разъем X6 сервоусилителя
SERVOSTAR предназначен для сигналов
интерфейса RS232 и интерфейса CAN. Поэтому
расположение выводов интерфейсов не
является стандартным и, если вы собираетесь
использовать оба интерфейса одновременно,
для них требуется специальный кабель.
Модуль расширения шины 2CAN представляет
интерфейсы с раздельным исполнением
разъемов SubD. Оба разъема CAN (CAN-IN и
CAN-OUT) подключаются параллельно.
Посредством выключателя для шины CAN может подключаться контактное сопротивление
(120 Oм), если SERVOSTAR образует заглушку шины.
10.1.8.1
Установка
Модуль крепится винтами к дополнительному гнезду, после того как крышка была выломана
и вновь вставлена маленькая пластина (см. стр.
Fehler! Textmarke nicht definiert.):
•
Заверните дистанционные болты в крепежные накладки дополнительного
гнезда
•
Вставьте модуль расширения в дополнительное гнездо.
•
Вверните винты в резьбу дистанционных болтов
•
Вставьте гнездо SubD9 в штекер X6 на SERVOSTAR 3xx.
10.1.8.2
Компоненты для подсоединения
Для интерфейсов RS232 и CAN можно использовать стандартный экранированный кабель.
Если сервоусилитель является последним устройством на шине CAN, то выключатель
для согласующего резистора шины переключается на ON (ВКЛ).
В ином случае выключатель нужно переключить на OFF (ВЫКЛ) (состояние при
поставке).
10.1.8.3
Расположение выводов
RS232
CAN1=CAN2
X6A Контакт
Сигнал
X6A Контакт
Сигнал
1
Vcc
1
2
RxD
2
CAN-Low
3
TxD
3
CAN-GND
4
4
5
GND
5
6
6
7
7
CAN-High
8
8
9
9
