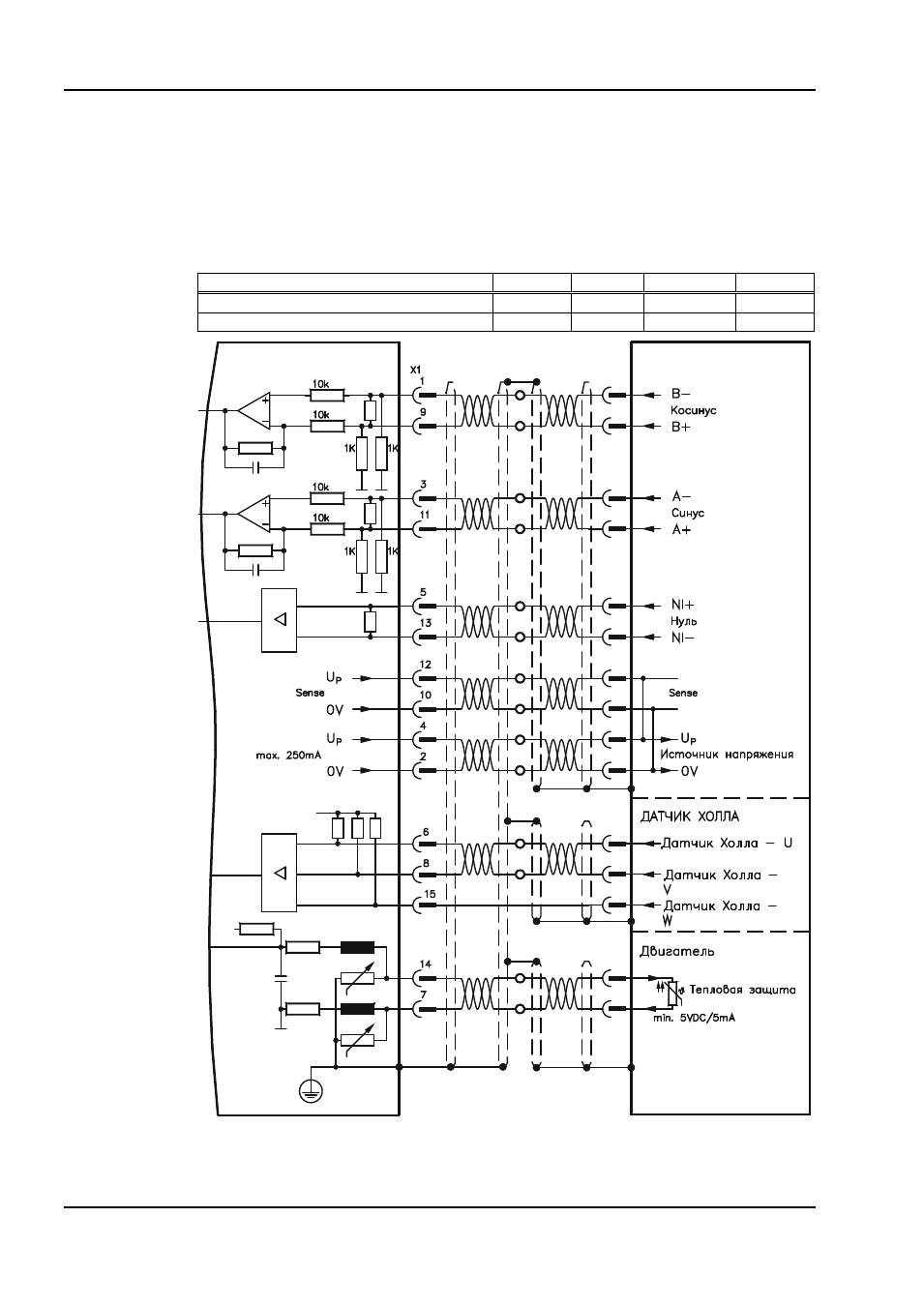

Sin/cos-датчик с датчиком Холла (X1)
Sin/cos-датчики, не дающие абсолютной информации относительно коммутации, можно
анализировать с помощью дополнительного датчика Холла как полную систему обратной
связи (первичную, стр. 69).
Все сигналы подаются в X1, где производится их обработка. При планируемой длине кабеля
более 25 м проконсультируйтесь с нашим отделом автоматизации.
Предельная частота (sin, cos): 350 кГц
Тип датчика
FBTYPE EXTPOS GEARMODE
До
sin/cos-датчик 5 В с датчиком Холла
5
-
-
5 В +/-5%
sin/cos-датчик 12 В с датчиком Холла
6
-
-
7,5...11 В
S748/772
SubD15
