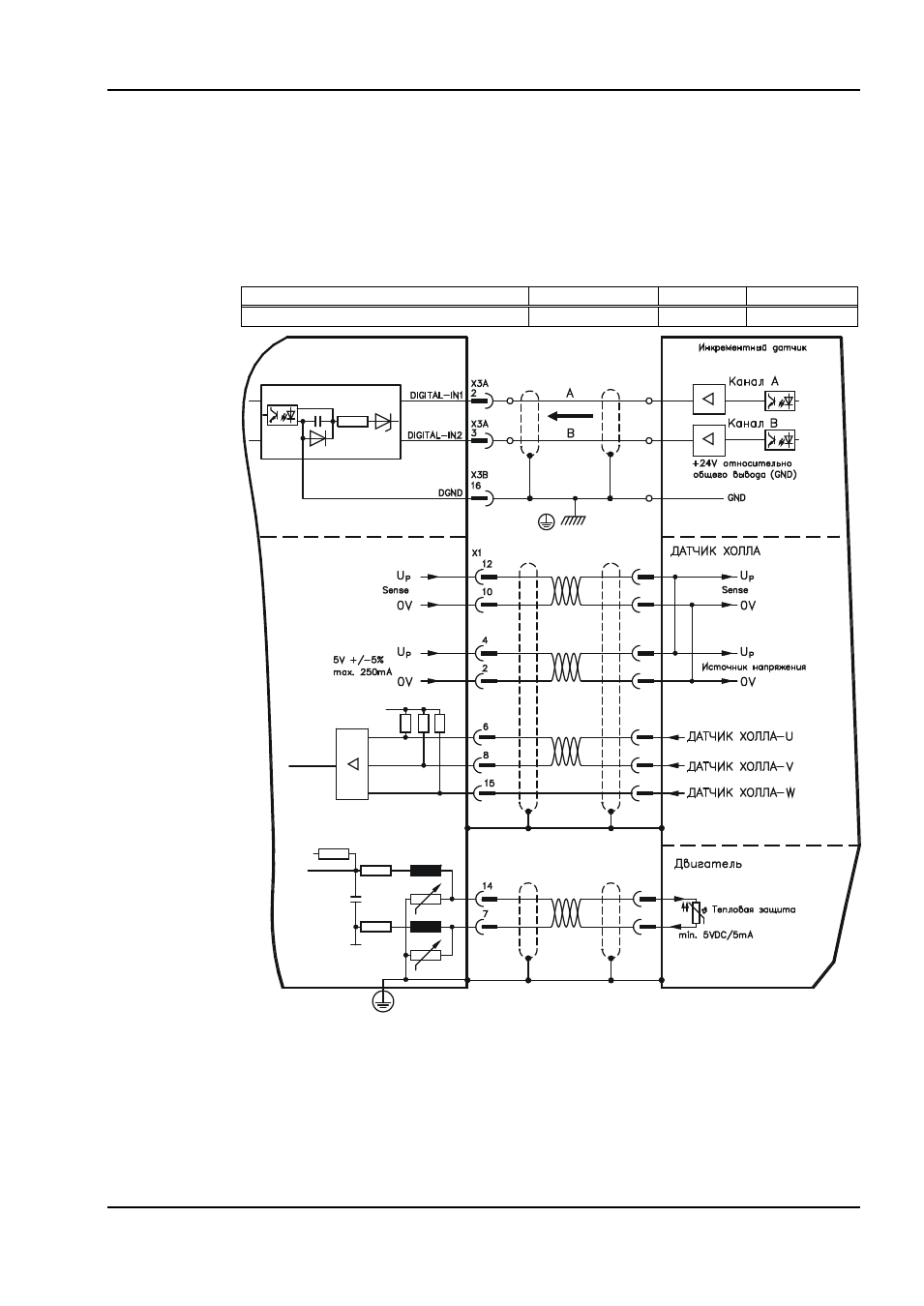

Инкрементный датчик ROD (AquadB) 24 В с датчиком Холла (X3, X1)
Подключение инкрементного датчика 24 В (ROD, AquadB) и датчика Холла в качестве
устройства обратной связи (первичного,
стр. 69). Для коммутации используется датчик
Холла, а для разрешения инкрементный датчик.
Устройство контроля температуры в двигателе подключается к разъёму X1, где
производится обработка его данных.
При планируемой длине кабеля более 25 м проконсультируйтесь с нашим отделом
автоматизации.
Предельная частота для X3: 100 кГц, для X1: 350 кГц
Тип датчика
FBTYPE
EXTPOS
GEARMODE
Инкрементный датчик 24 В + датчик Холла
14
-
-
S748/772
