Электрический монтаж
06/2012
Kollmorgen
66
S748-S772 Руководство по эксплуатации
8.9

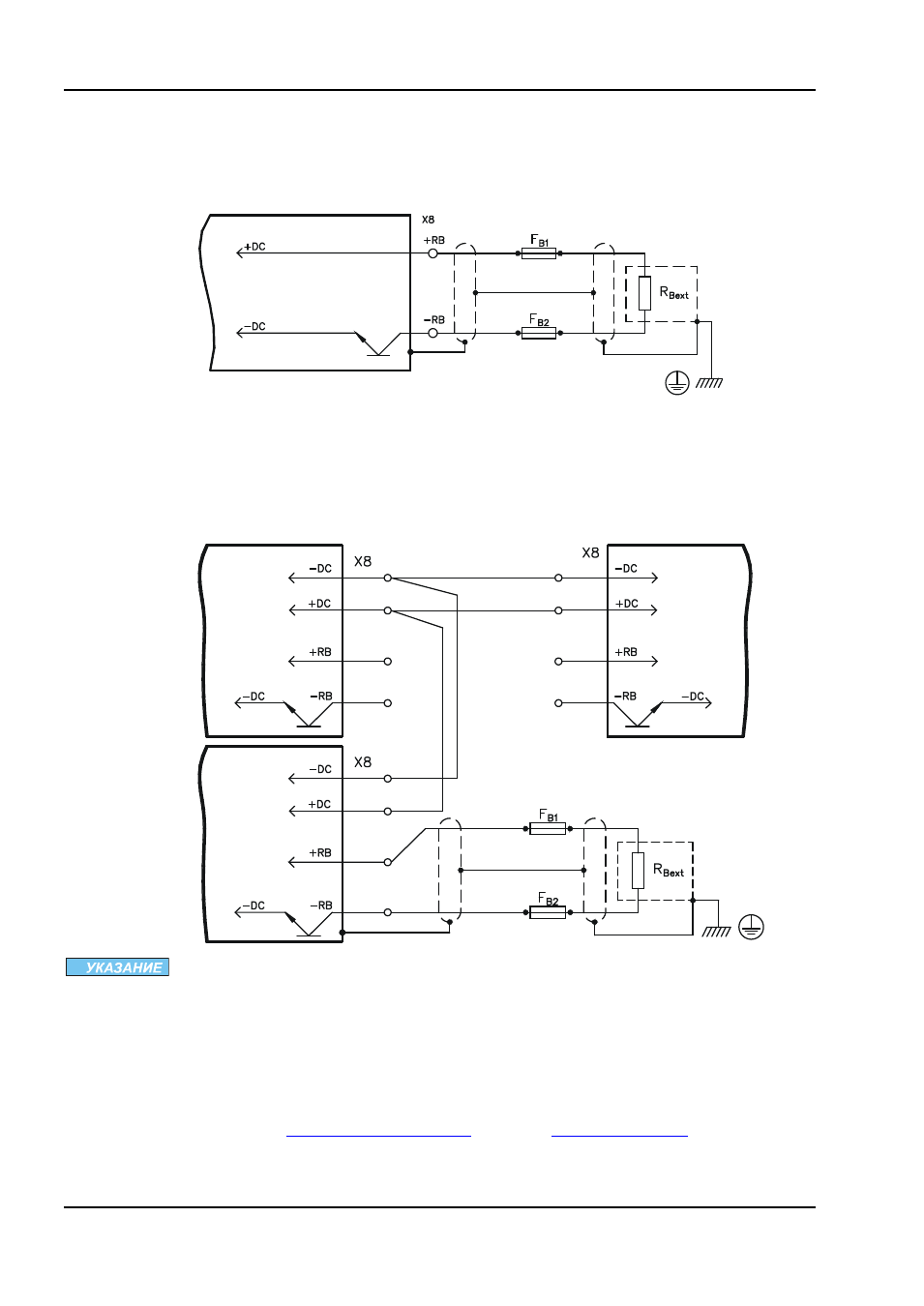

Внешний тормозной резистор (X8)
Внешний тормозной резистор подключается к разъему X8 (-RB, +RB). Если Вы хотите
соединить звенья постоянного тока соседних сервоусилителей в шину постоянного тока, см.
пример схемы в разделе 8.10.
— Специальная отвертка (профиль Schlitz/Pozidriv) размер 2
8.10
Звено постоянного тока (X8)
Клеммы X8/-DC и X8/+DC. Распределение тормозной мощностина все сервоусилители,
подключенные к одной шине постоянного тока (через звенья постоянного тока).
— Специальная отвертка (профиль Schlitz/Pozidriv) размер 2
При питании сервоусилителей от одной сети Вы можете соединить звенья постоянного тока
макс. 3 сервоусилителей:
Высокие разности напряжений на связанных звеньях постоянного тока могут привести
к разрушению сервоусилителей. Поэтому к промежуточному контуру разрешается
подключить только приборы, питающиеся от одной сети.
Сумма номинальных токов всех сервоусилителей, подключенных параллельно
S748/772, не должна превышать 96 А (140 A пиковый ток).
Используйте отдельные неэкранированные провода длиной до макс. 500 мм
(поперечное сечение стр. 31). При большей длине используйте экранированные
кабели.
Подробную информацию по защите предохранителями Вы найдете в "Product WIKI", на
нашем сайте
