8.3.3
Подключение экрана на передней панели
Снимите внешнюю оболочку кабеля
и экранирующую оплетку до желательной длины
жил. Закрепите жилы кабельным хомутом.
Снимите внешнюю оболочку кабеля на длину
около 30 мм, не повредив экранирующую оплетку.
Снимите изоляцию со всех жил и наденьте на
них концевые муфты.

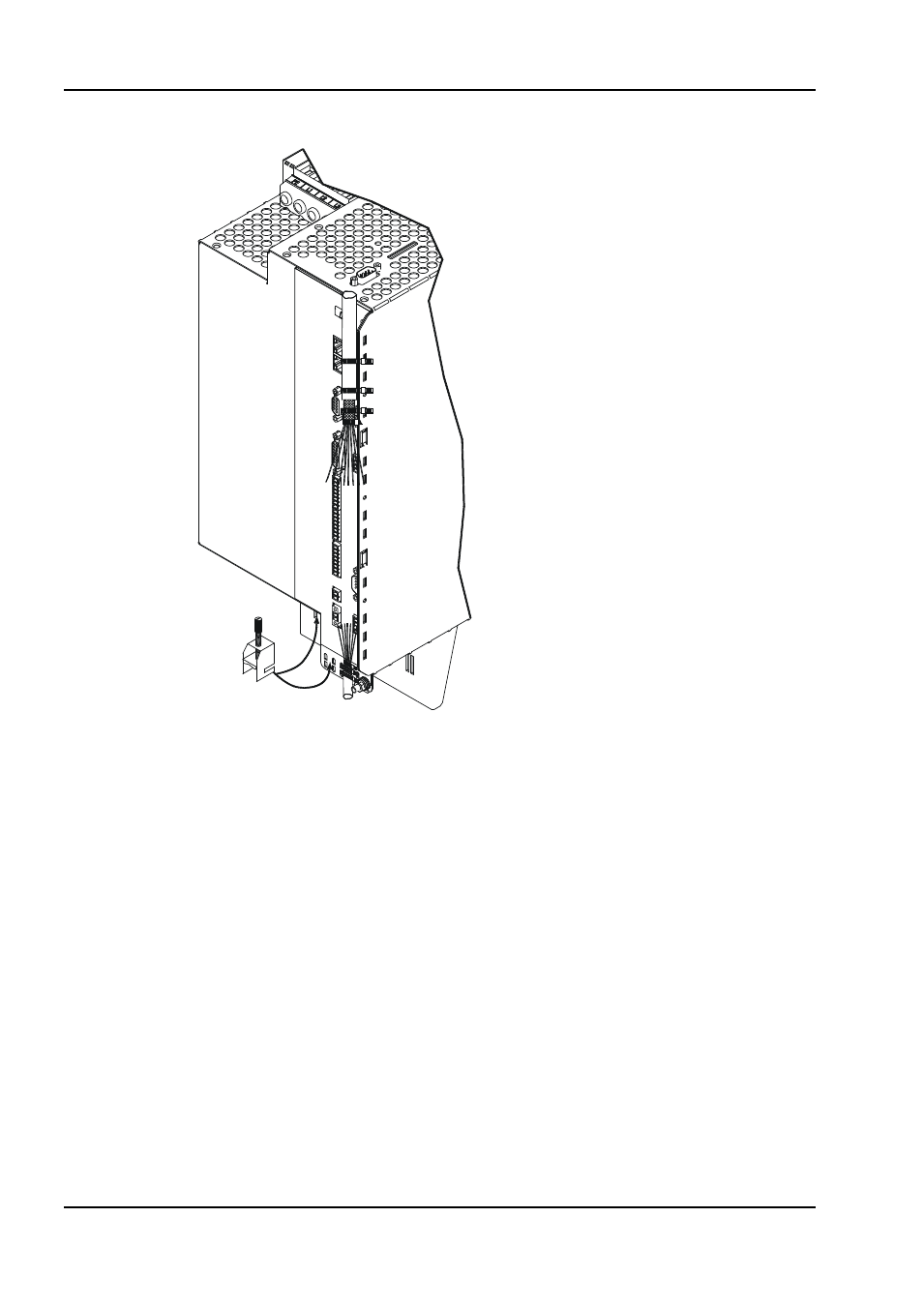

Зафиксируйте кабель с помощью кабельных
хомутов на боковой (1) или нижней (2)
экранирующей пластине сервоусилителя. При
этом прочно придавите экранирующую оплетку
кабеля с помощью кабельного хомута к
экранирующей пластине сервоусилителя.
В качестве альтернативного варианта можно
использовать клеммы для подключения экрана
(см. справочник по комплектующим). Они
подвешиваются на нижней экранирующей
пластине и обеспечивают оптимальный контакт
между экраном и экранирующей пластиной.
Подключите вставные клеммы согласно схеме
соединений.
Экран кабеля двигателя присоединяется к
экранирующей пластине при помощи клеммы для
подключения экрана (3).
(1)
(2)
(3)
