Страница 74: Электрический монтаж
Электрический монтаж
06/2012
Kollmorgen
74
S748-S772 Руководство по эксплуатации
8.12.5

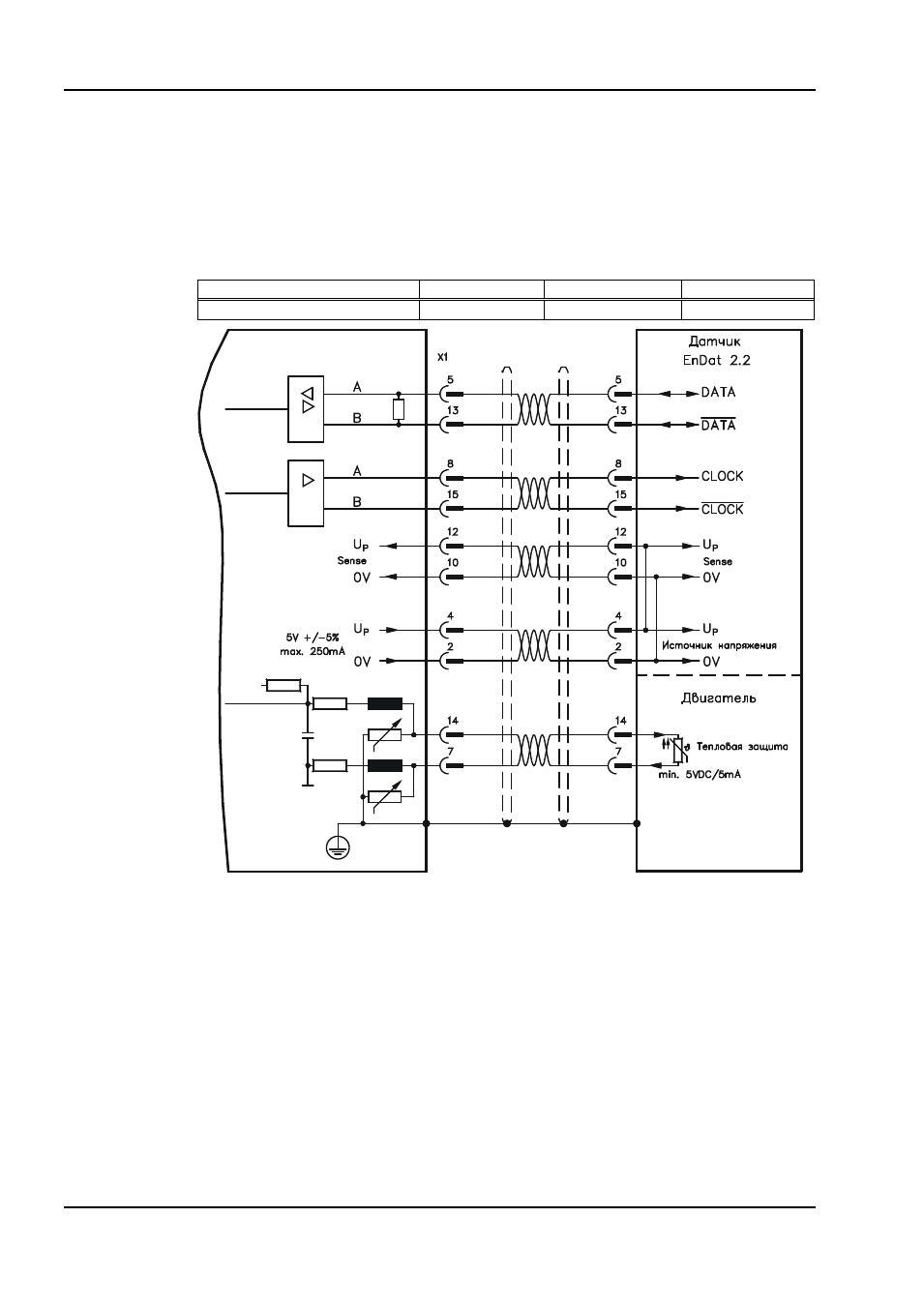

Датчик абсолютного отсчета с EnDat 2.2 (X1)
Подключение одно- или многооборотных sin/cos-датчиков абсолютного отсчета с протоколом
EnDat 2.2 в качестве системы обратной связи (первичной или вторичной,
стр. 69).
Устройство контроля температуры в двигателе подключается к разъёму X1, где
производится обработка его данных. Наши фабрично подготовленные кабели датчиков
позволяют передавать все сигналы. При планируемой длине кабеля более 50 м
проконсультируйтесь с нашим отделом автоматизации.
Предельная частота (sin, cos): 1,5 МГц
Тип датчика
FBTYPE
EXTPOS
GEARMODE
ENDAT 2.2
32
13
13
Расположение выводов со стороны датчика относится к двигателям Kollmorgen.
S748/772
SubD15
17-пол., кругл.
