Kollmorgen S700 Servo Drive - Инструкция (Страница 45)

Kollmorgen 06/2012 Техническое описание
S748-S772 Руководство по эксплуатации 45
6.10.8.3 Двухканальный контур управления SIL CL2/PLd (пример)
В примере показана принципиальная схема для оси с контуром аварийного отключения. STO
привода включается через защитную дверь. Отключение осуществляется по двум каналам.
Используемые в примере коммутационные устройства системы безопасности произведены
фирмой Pilz и отвечают требованиям как минимум категории безопасности PLd согласно EN
13849-1. Дополнительную информацию о коммутационных устройствах системы
безопасности можно получить в фирме Pilz. Применение коммутационных устройств других
производителей возможно, если они также соответствуют категориям безопасности PLd
согласно EN 13849-1 или SIL CL2 согласно EN 62061.
Соблюдайте указания по выполнению проводных соединений на стр. 39.
Контур аварийного
выключения согласно
EN 13849-1 PLe

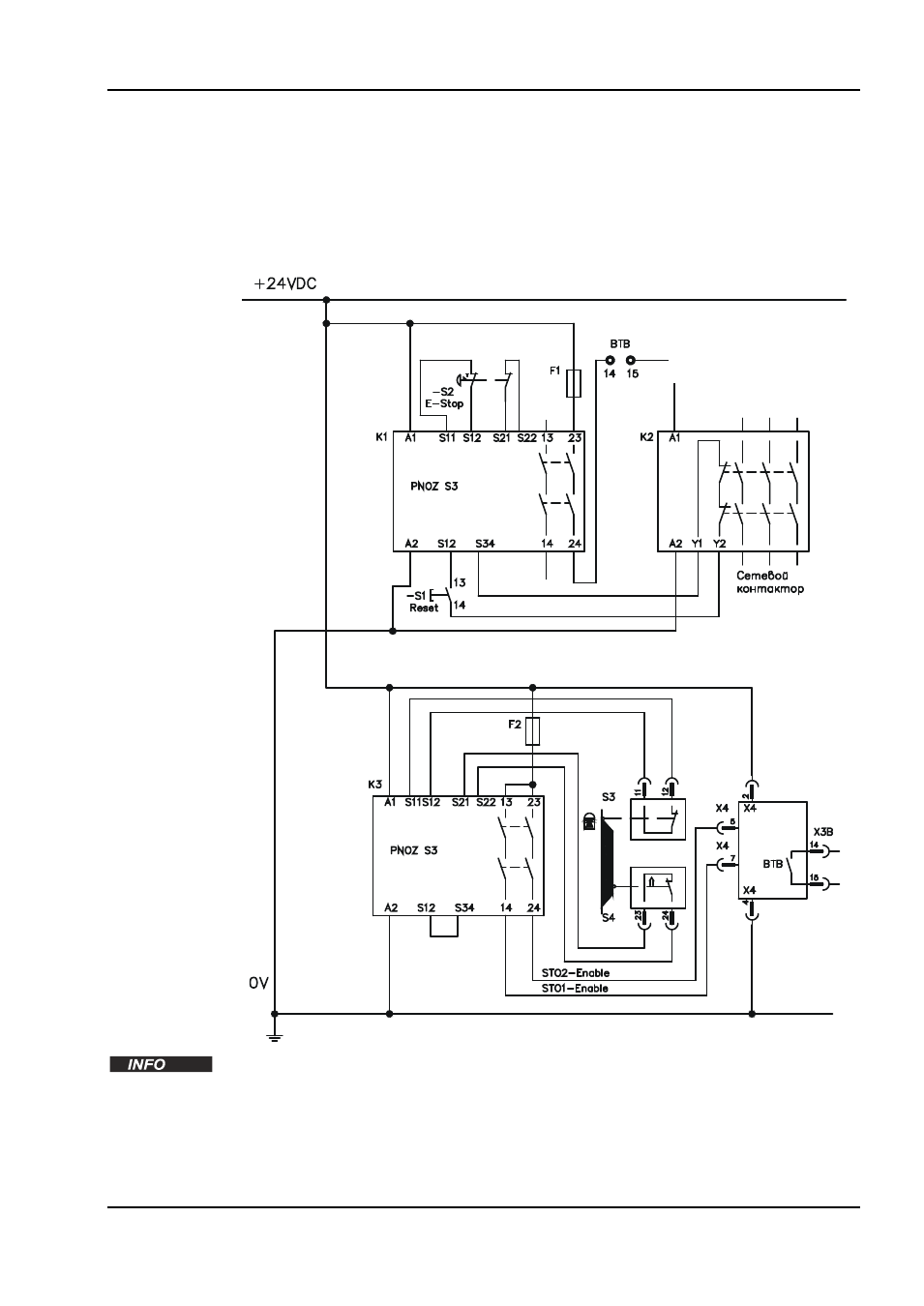

Функция безопасности STO, SIL CL2 / PLd, двухканальная, 1 ось
