Kollmorgen 06/2012 Ввод в эксплуатацию
S748-S772 Руководство по эксплуатации 109

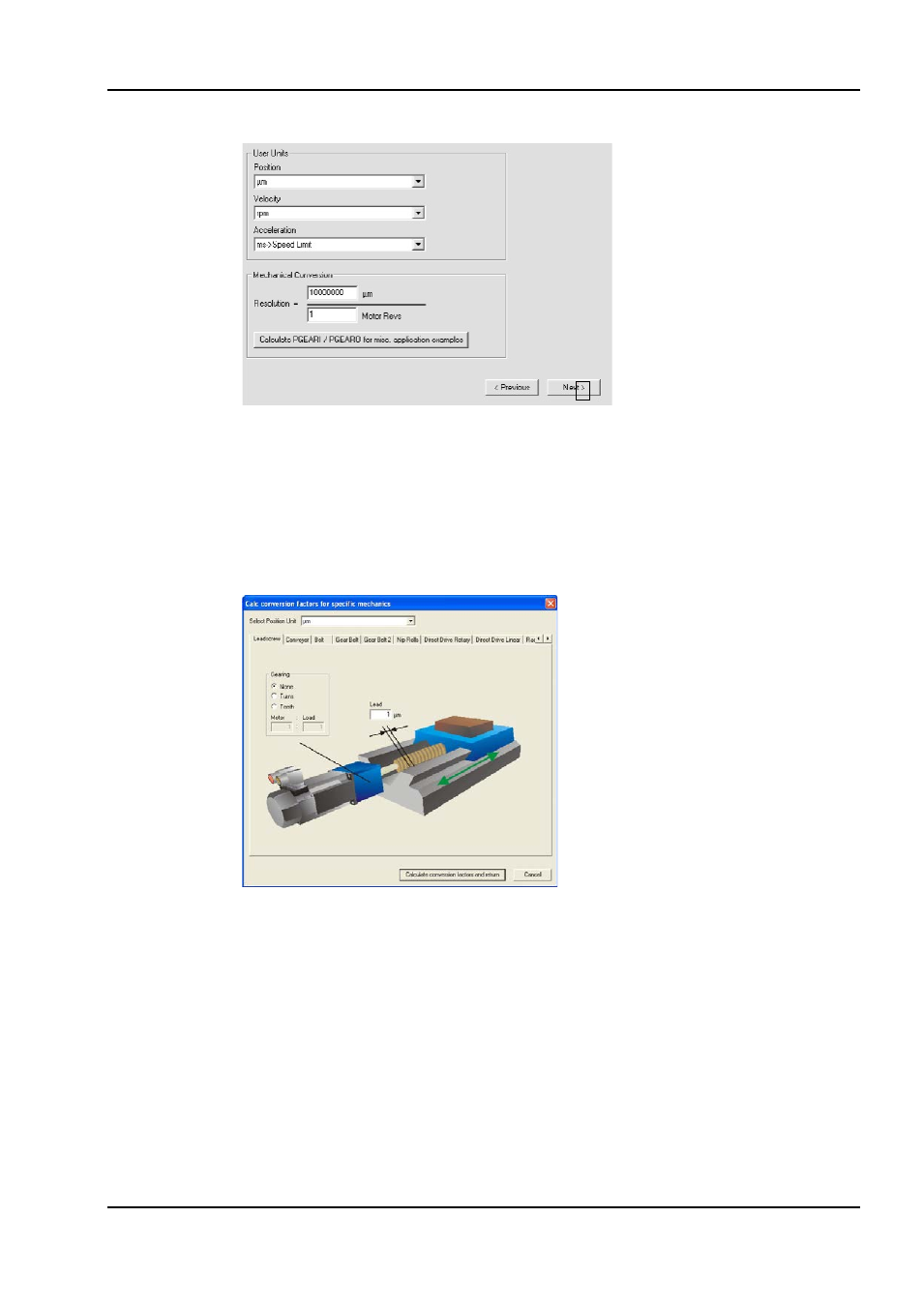

9.3.4.2 Единицы измерения
Здесь выполняется выбор
пользовательских единиц
измерения для ввода всех
параметров
Position (Положение), Velocity (Скорость), Acceleration (Ускорение)
Выберите здесь целесообразные для вашей задачи единицы измерения для подвижного
груза.
Mechanical Conversion (Изменение положения на оборот)
Здесь определяется путь перемещения груза за время одного оборота вала двигателя.
В расчеты можно включить значение передаточного числа редуктора. Точные пояснения
можно найти в интерактивной справке. Для определения разрешения на основе выбранных
примеров применения используйте средство для вычислений:
Кнопка «Calculate PGEARI/PGEARO for…» (Расчет PGEARI/PGEARO для…)
Если ваша задача не соответствует
ни одному из приведенных примеров,
вводите необходимые параметры
непосредственно в поля экранной
страницы «Units»
(Единицы измерения)
Сначала выберите соответствующий вашей задаче вариант применения. Затем установите
единицу положения. Выберите единицу положения, с помощью которой можно получить
точность, необходимую для вашей задачи.
Теперь введите механические параметры для вашей задачи. Если к двигателю присоединен
редуктор, при рассматриваемых вариантах применения можно дополнительно ввести либо
количество зубьев, либо передаточное число.
Затем щелкните кнопку «Вычислить коэффициент пересчёта и закрыть».
Щелкните NEXT (Далее).
