Платы расширения
06/2012
Kollmorgen
136
S748-S772 Руководство по эксплуатации
10.2.3
Платы расширения «PosI/O» и «PosI/O-Monitor»
Платы расширения «PosI/O» и «PosI/O-Monitor» устанавливаются в гнездо 2 или 3. Платы
расширения не могут использоваться одновременно, занятым должно быть только одно
гнездо.

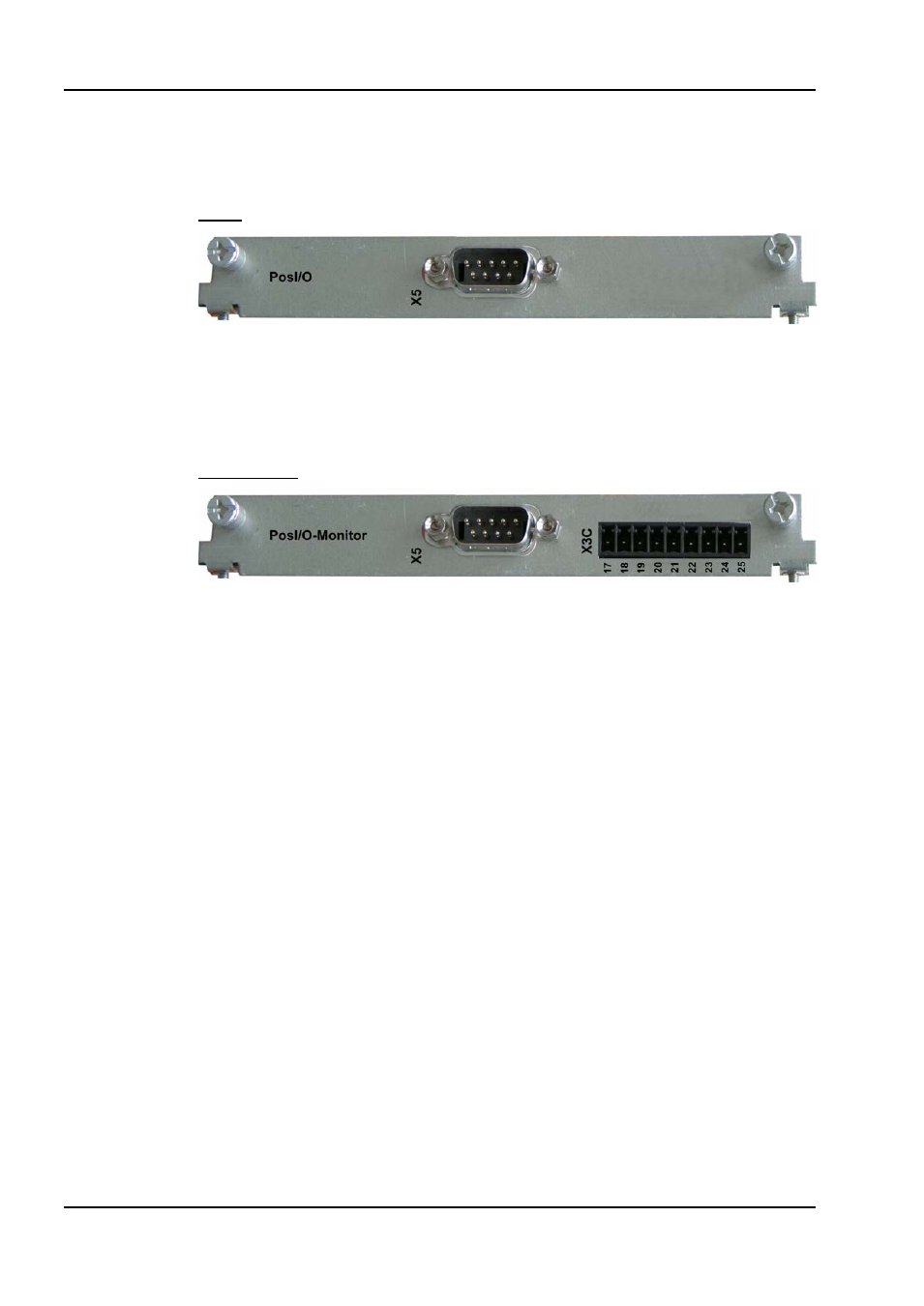

PosI/O
Эта плата расширения представляет собой дополнительный штекерный разъем SubD X5
с высокоскоростными двунаправленными цифровыми входами/выходами 5 В. ПО для ввода
в эксплуатацию позволяет выбирать различные функции входов и выходов, например:
•
Эмуляцию датчика положения (ROD- или SSI-совместимый)
•
Вход для быстрых сигналов 5 В RS485 (управление датчиком, Master-Slave)
PosI/O-Monitor
Эта плата расширения представляет собой дополнительные штекерные разъемы X5 (см.
выше) и X3С с аналоговыми входами/выходами +/- 10 В (см. стр. 145, глава «Аналоговые
входы и выходы»), функции которых можно выбрать при помощи ПО для ввода
в эксплуатацию либо макро-функций.
