8.12.4

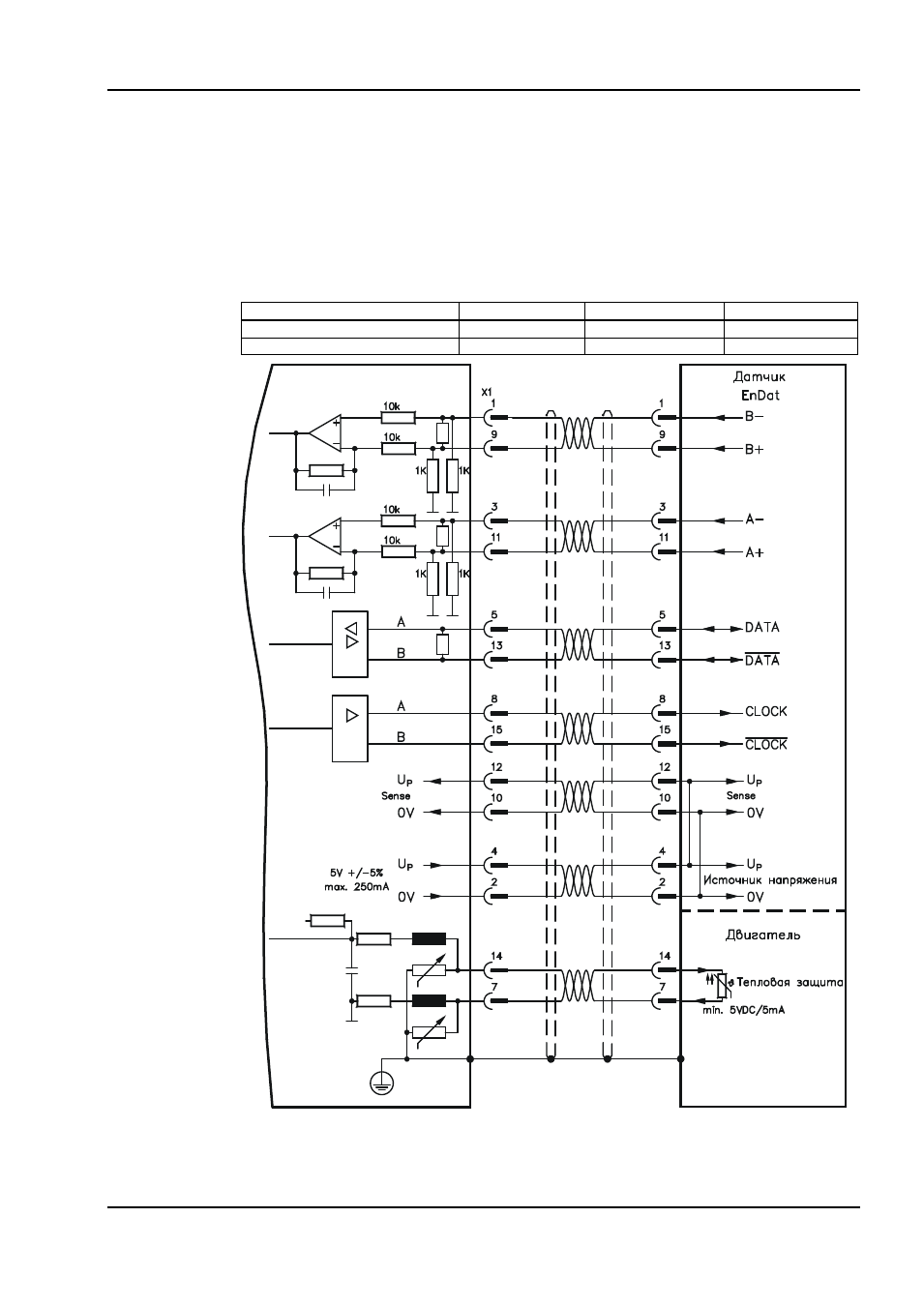

Датчик абсолютного отсчета с EnDat 2.1 (X1)
Подключение одно- или многооборотных sin/cos-датчиков абсолютного отсчета с протоколом
EnDat 2.1 в качестве системы обратной связи (первичной или вторичной,
стр. 69).
Предпочтительными типами являются оптические
датчики ECN1313 / EQN1325 и
индуктивные датчики ECI 1118/1319 oder EQI 1130/1331.
Предпочтительными типами
являются датчики ECN1313 и EQN1325. Устройство контроля температуры в двигателе
подключается к разъёму X1, где производится обработка его данных. Наши фабрично
подготовленные кабели датчиков позволяют передавать все сигналы. При планируемой
длине кабеля более 50 м проконсультируйтесь с нашим отделом автоматизации.
Предельная частота (sin, cos): 350 кГц
Тип датчика
FBTYPE
EXTPOS
GEARMODE
ENDAT 2.1
4
8
8
ENDAT 2.1 + Wake&Shake
21
8
8
Расположение выводов со стороны датчика относится к двигателям Kollmorgen.
S748/772
SubD15
17-пол., кругл.
