Kollmorgen
06/2012
Платы расширения
S748-S772 Руководство по эксплуатации
119
10
Платы расширения
Информацию о наличии и номерах для заказов можно найти на стр. 154.
10.1
Платы расширения для гнезда 1
10.1.1

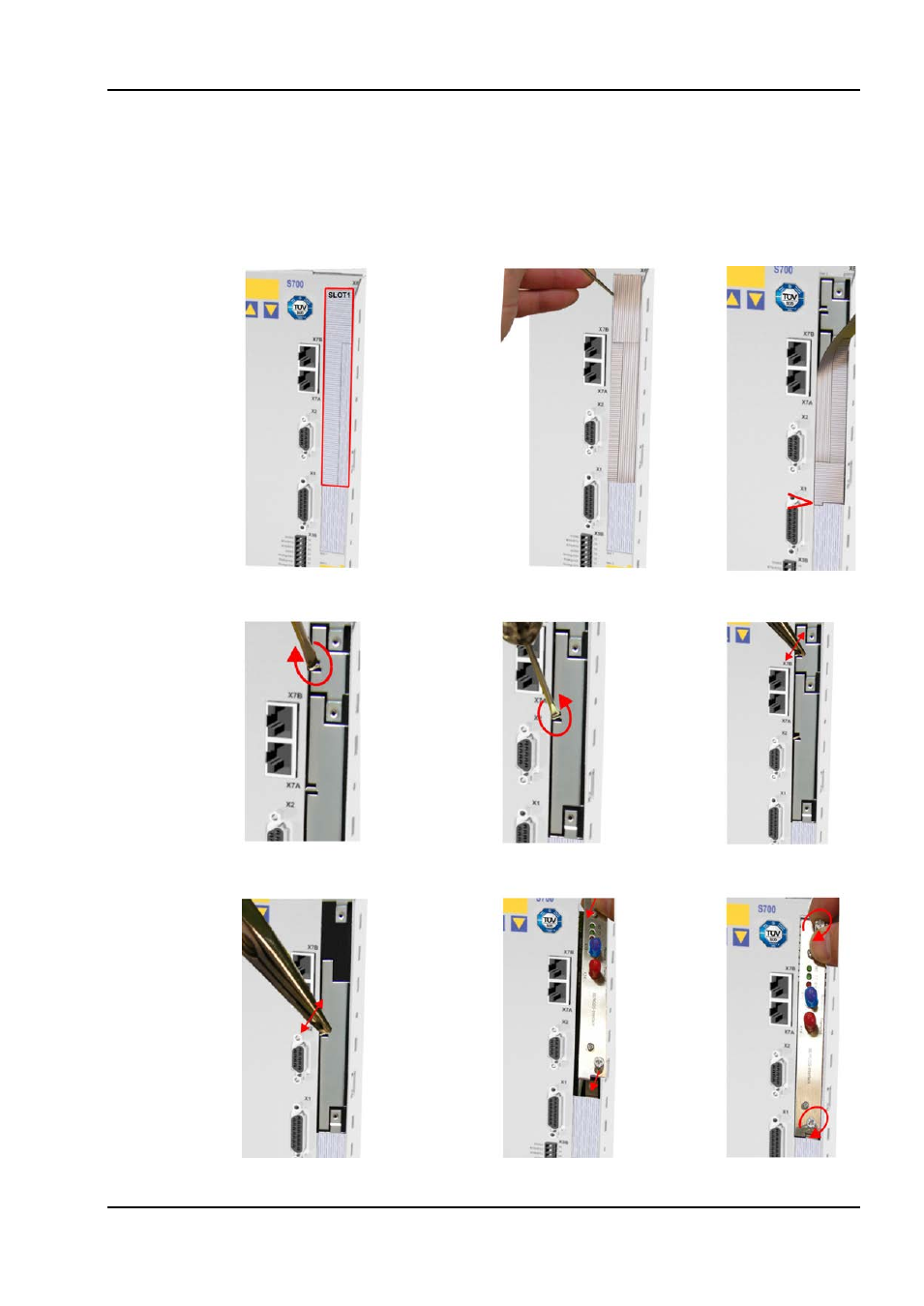

Руководство по установке плат расширения в гнезде 1
1 – Граница гнезда 1
2 – Отсоедините пленку
(перфорирование)
3 – Оторвите пленку
(до отметки)
4 – Выломайте верхнюю
перегородку
5 – Выломайте нижнюю
перегородку
6 – Выломайте верхнюю
пластину
7 – Выломайте нижнюю
пластину
8 – Вставьте плату
9 – Затяните винты
