Kollmorgen
06/2012
Электрический монтаж
S748-S772 Руководство по эксплуатации
67
8.11
Подключение двигателя (X8)
8.11.1
Силовой кабель двигателя
Силовой выходной каскад сервоусилителя образует с кабелем и обмоткой двигателя
колебательный контур. Максимальное напряжение, возникающее в системе, определяется
такими параметрами, как емкость кабеля, длина кабеля, индуктивность двигателя, частота
и скорость возрастания напряжения (см. технические характеристики на стр. 28).
— Специальная отвертка (профиль Schlitz/Pozidriv) размер 2
Перенапряжения могут привести к сокращению срока службы двигателя, а в случае
неподходящих двигателей к электрическому пробою в обмотке двигателя.
—
Используйте только двигатели с классом изолирующего материала F (согласно
EN 60085) или выше
—
Используйте только кабели, отвечающие требованиям на стр. 31 и стр. 58.

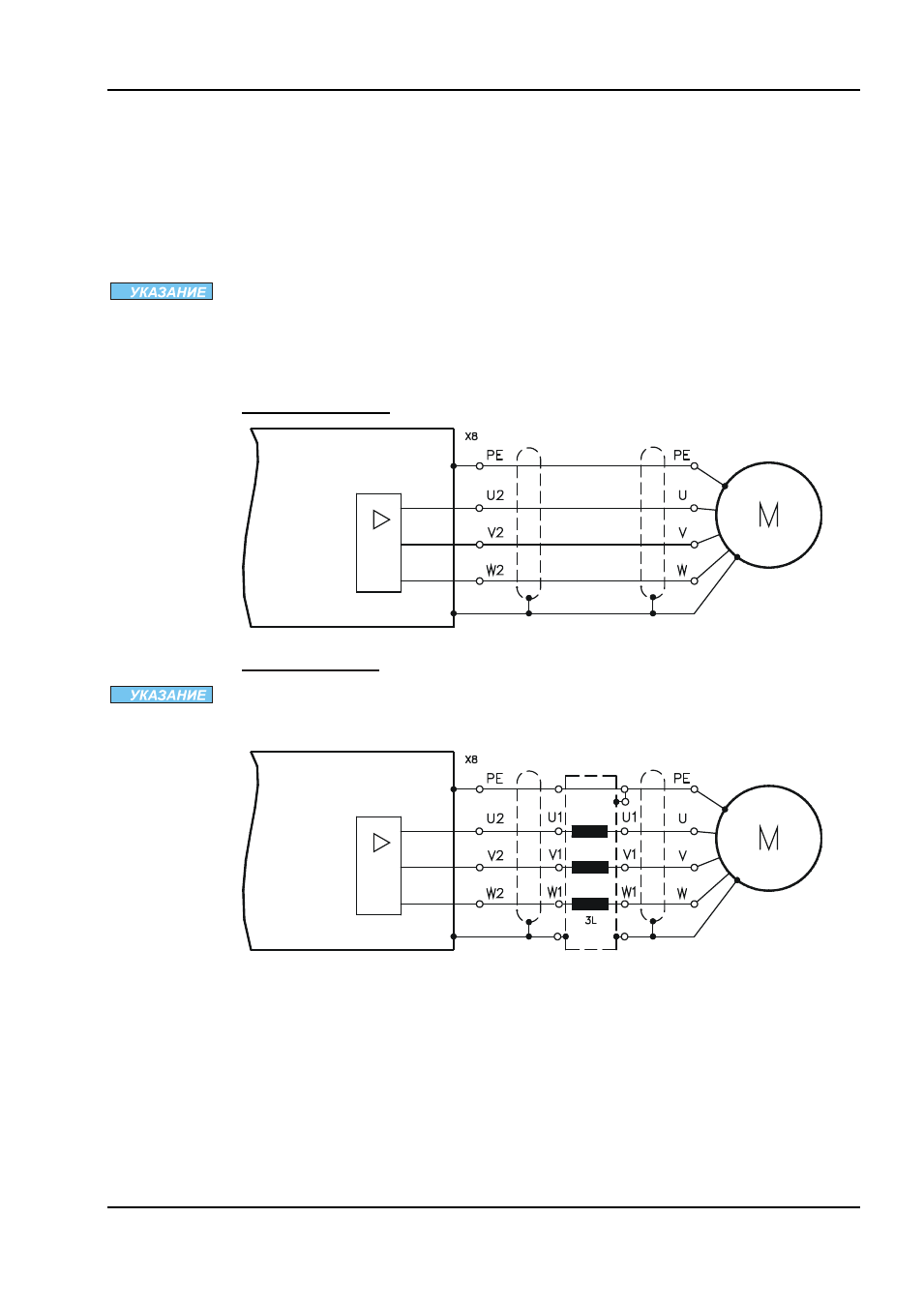

Длина кабеля
≤
25 м
Длина кабеля >25 м
В случае длинных кабелей токи утечки угрожают выходному каскаду
сервоусилителей. Поэтому при длине кабелей от 25 м необходимо включать в кабель
двигателя дроссель (см. справочник по комплектующим).
S748/772
S748/772
