8.12.1 Резольвер (X2)

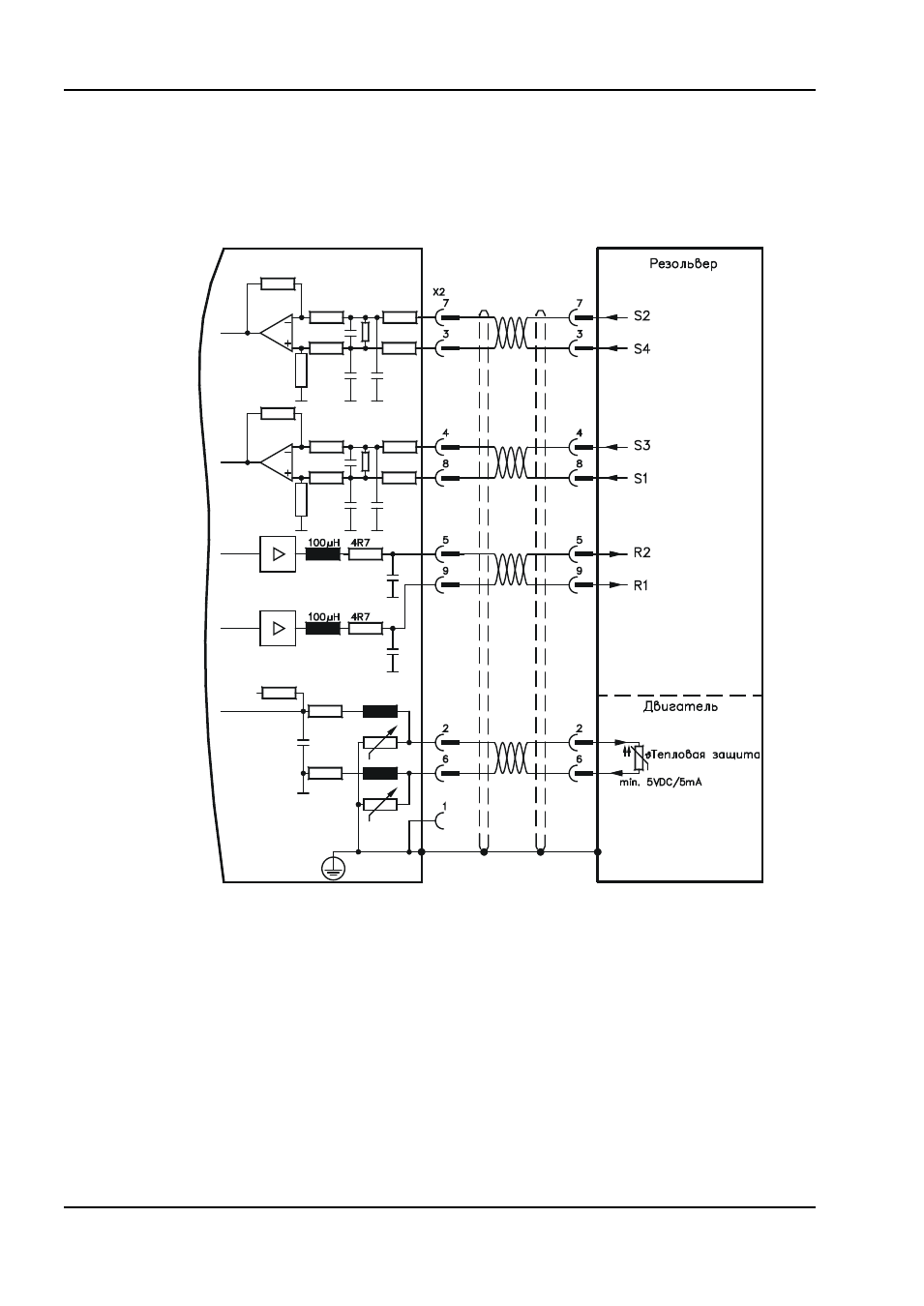

Подключение резольвера (от 2 до 36 полюсов) в качестве системы обратной связи
(первичной,  стр. 69). Устройство контроля температуры в двигателе подключается через
кабель резольвера к X2, где производится обработка его данных. При планируемой длине
кабеля более 100 м проконсультируйтесь с нашим отделом автоматизации.
FBTYPE: 0
Расположение выводов со стороны датчика относится к двигателям Kollmorgen.
S748/772
SubD9 12-пол., кругл.
