Техническое описание – Инструкция по эксплуатации Kollmorgen S700 Servo Drive
Страница 46
Техническое описание
06/2012
Kollmorgen
46
S748-S772 Руководство по эксплуатации
6.10.8.4
Двухканальный контур управления SIL CL3/PLe (пример)

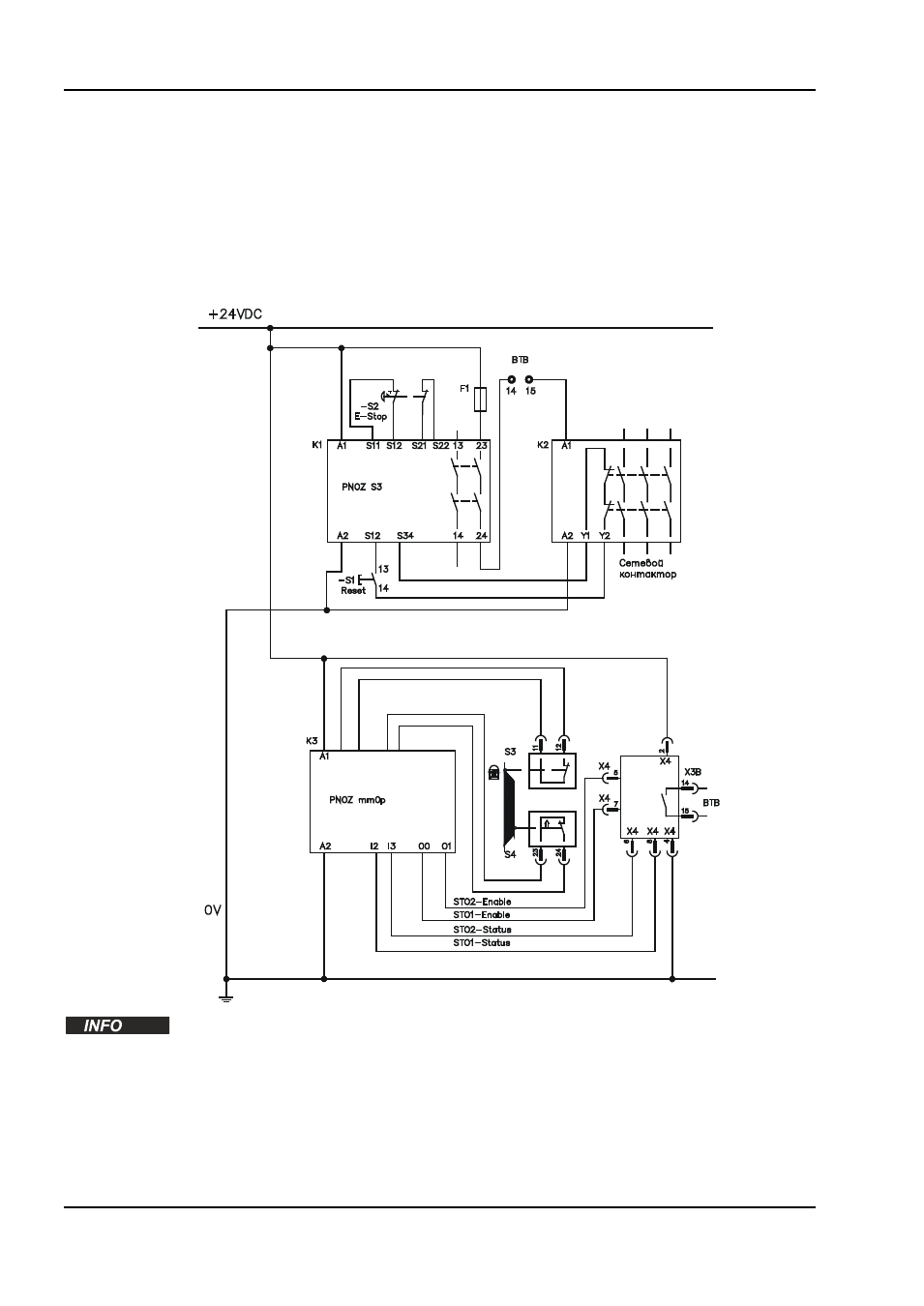

В примере показана принципиальная схема для оси с контуром аварийного отключения.
STO
привода включается через защитную дверь.
Отключение осуществляется по двум каналам.
Надежность переключения устройства блокировки импульсов должна периодически
проверяться в системе управления с устройством безопасности путем анализа сигнала
обратной связи. Используемая в примере система управления с устройством безопасности
произведена фирмой Pilz и отвечает требованиям категории безопасности PLe и выше
согласно EN 13849-1. Дополнительную информацию о системах безопасности с
устройствами управления можно получить в фирме Pilz.
Применение систем управления с
устройствами безопасности других производителей возможно, если они также соответствуют
категориям безопасности PLe или SIL CL3.
Соблюдайте указания по выполнению проводных соединений на стр. 39.
Контур аварийного
выключения согласно
EN 13849-1 PLe
Функция безопасности STO, SIL CL3 / PLe, двухканальная, 1 ось
