Kollmorgen

06/2012

Техническое описание

S748-S772 Руководство по эксплуатации

47

6.10.8.5

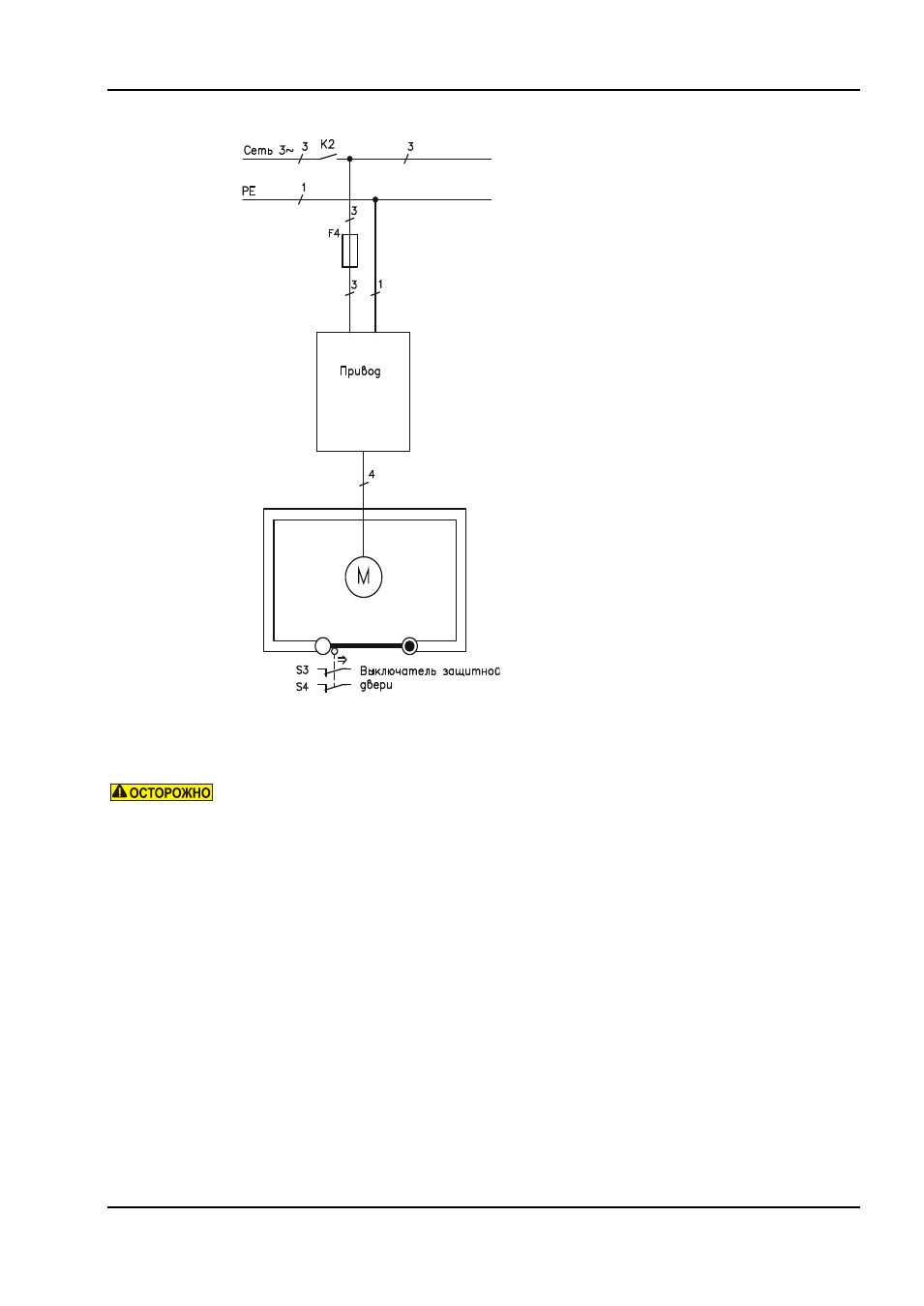

Схема главной электрической цепи (пример)

6.10.9

Функциональные испытания

6.10.9.1

Ein Одноканальное и двухканальное управление SIL CL2 / PLd

При первоначальном вводе в эксплуатацию и после каждого изменения в схеме

проводных соединений установки или после замены одного или нескольких

компонентов установки необходимо проверить функционирование блокировки

запуска.

1-й метод:

Выполнить останов привода, задав уставку 0, оставить сервоусилитель в состоянии

1.

«Enabled» (деблокирован).

ОПАСНОСТЬ: Не заходить в защищенную зону!

Активировать систему блокировки запуска STO1-Enable и STO2-Enable, например,

2.

открыванием защитной двери.

(напряжение на X4A/3=0В и на X4B/6=0В)

Теперь контакт BTB должен разомкнуться, сетевой контактор отключиться, а регулятор

выдать ошибку F27.
2-й метод:

Выполнить останов привода, задав уставку 0, заблокировать сервоусилитель

1.

(Enable=0 В).

Активировать систему блокировки запуска STO1-Enable und STO2-Enable, например,

2.

открыванием защитной двери.

(

напряжение на X4/7=0В и на X4/5=0В

)

Теперь на дисплее должно отображаться

-S- .
