Электрический монтаж
S748-S772 Руководство по эксплуатации
71
8.12.2

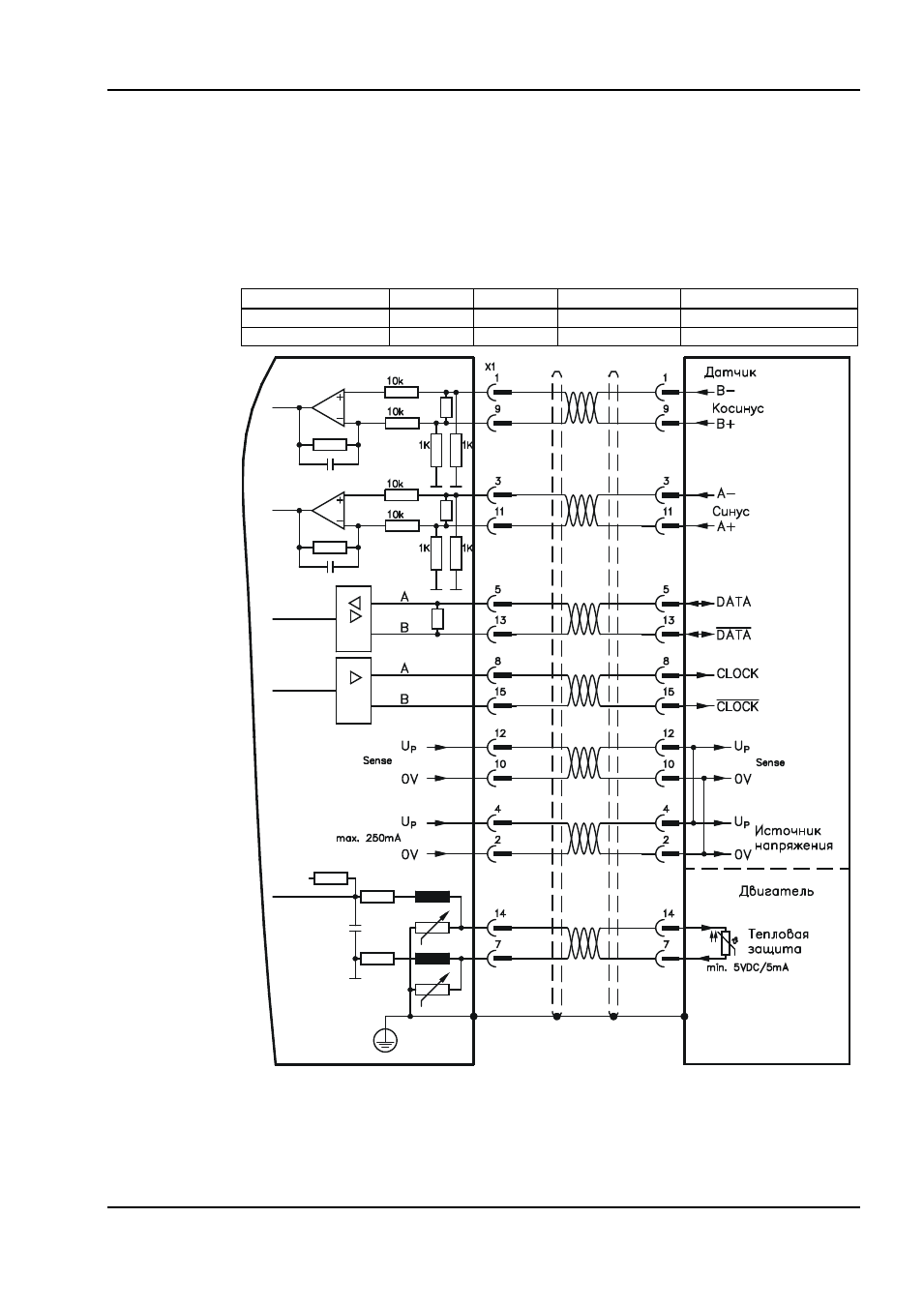

Датчик абсолютного отсчета с BiSS аналоговый (X1)
Подключение одно- или многооборотных sin/cos-датчиков абсолютного отсчета
с интерфейсом BiSS в качестве системы обратной связи (первичной,
стр. 69).
Устройство контроля температуры в двигателе подключается через кабель резольвера к X1,
где производится обработка его данных. Наши фабрично подготовленные кабели датчиков
позволяют передавать все сигналы. При планируемой длине кабеля более 50 м
проконсультируйтесь с нашим отделом автоматизации.
Предельная частота (sin, cos): 350 кГц
Тип датчика
FBTYPE
EXTPOS
GEARMODE
До
5 В аналоговый
23
-
-
5 В +/-5%
12 В аналоговый
24
-
-
7,5...11 В
Расположение выводов со стороны датчика относится к двигателям Kollmorgen.
S748/772
SubD15
17-пол., кругл.
